IEC60335-1: 25.15 Urządzenia do testowania urządzeń elektrycznych Przewód zasilający i tester tnący

IEC60335-1: 25.15 Urządzenia do testowania urządzeń elektrycznych Przewód zasilający i tester tnący

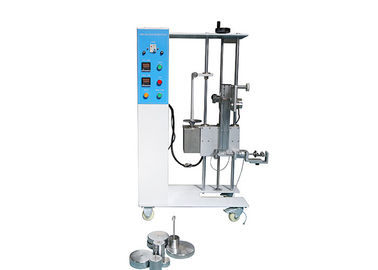

    • IEC60335-1:25.15 Electrical Appliance Tester Power Cord Strain and Twist Tester

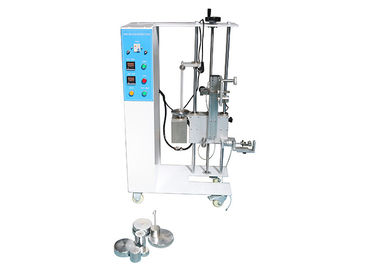

    • IEC60335-1:25.15 Electrical Appliance Tester Power Cord Strain and Twist Tester

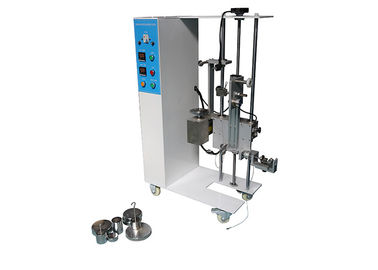

    • IEC60335-1:25.15 Electrical Appliance Tester Power Cord Strain and Twist Tester

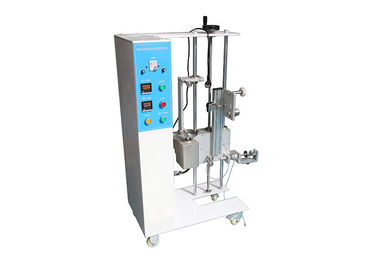

    • IEC60335-1:25.15 Electrical Appliance Tester Power Cord Strain and Twist Tester
  • IEC60335-1:25.15 Electrical Appliance Tester Power Cord Strain and Twist Tester

    Szczegóły Produktu:

    Miejsce pochodzenia: CHINY
    Nazwa handlowa: HongCe
    Orzecznictwo: calibration certificate (cost additional)
    Numer modelu: HJ0609

    Zapłata:

    Minimalne zamówienie: 1 zestaw
    Cena: Negotiatable
    Szczegóły pakowania: Sklejka
    Czas dostawy: 25 dni
    Zasady płatności: T/T
    Możliwość Supply: 15 zestawów miesięcznie
    Kontakt
    Szczegółowy opis produktu
    Standard: IEC60335-1 Pociągnij ciężar: 20N * 2, 30N * 2
    Masa momentu obrotowego: 5 N * 1, 12,5 N * 1, 17,5 N * 1 Moment obrotowy: 0,1 nm, 0,25 nm, 0,35 nm
    Częstotliwość napięcia: 1 razy / s Czas momentu obrotowego: 0,01S ~ 99 godzin 99 minut
    High Light:

    portable appliance testing equipment

    ,

    portable appliance tester

    Sprzęt do testowania naprężenia i skręcenia kotwiczenia linki HJ0609





    Informacje o produkcie:

    The test appliance conforms to IEC60335-1:25.15. Urządzenie testowe jest zgodne z normą IEC60335-1: 25.15. It is used to test the power cord tension and torque at the terminal two trials of the appliances which are with a power cord, and intended flexible cord permanently connected to the fixed wiring and other household electrical appliances, medical equipment, checking whether the clamping device is secure. Służy do testowania napięcia i momentu przewodu zasilającego na zaciskach dwóch prób urządzeń, które są z przewodem zasilającym, i zamierzonego elastycznego przewodu trwale podłączonego do stałego okablowania i innych domowych urządzeń elektrycznych, sprzętu medycznego, sprawdzania, czy urządzenie zaciskowe jest bezpieczny.

    Appliances provided with a supply cord, and appliances intended to be permanently connected to fixed wiring by a flexible cord, shall have a cord anchorage. Urządzenia wyposażone w przewód zasilający oraz urządzenia, które mają być trwale podłączone do stałego okablowania za pomocą elastycznego przewodu, powinny mieć zakotwienie przewodu. The cord anchorage shall relieve conductors from strain, including twisting, at the terminals and protect the insulation of the conductors from abrasion. Kotwiczenie sznurka powinno odciążyć przewody od naprężeń, w tym skręcania, na zaciskach i chronić izolację przewodów przed ścieraniem.

    Na sznurku nanoszony jest znak, gdy jest on poddawany sile naciągu pokazanej w poniższej tabeli, w odległości około 20 mm od kotwiczenia sznurka lub innego odpowiedniego punktu.

    The cord is then pulled, without jerking, for 1 s in the most unfavourable direction with the force specified. Następnie sznur jest ciągnięty bez szarpania przez 1 s w najbardziej niekorzystnym kierunku z określoną siłą. The test is carried out 25 times. Test przeprowadzany jest 25 razy.

    The cord, unless on an automatic cord reel, is then subjected to a torque that is applied as close as possible to the appliance. Przewód, chyba że jest na automatycznej szpuli, jest poddawany działaniu momentu obrotowego przykładanego jak najbliżej urządzenia. The torque is specified in following table and is applied for 1 min. Moment obrotowy jest określony w poniższej tabeli i jest stosowany przez 1 min.

    During the tests, the cord shall not be damaged and shall show no appreciable strain at the terminals. Podczas testów przewód nie może być uszkodzony i nie powinien wykazywać znacznego obciążenia na zaciskach. The pull force is reapplied and the cord shall not be longitudinally displaced by more than 2 mm. Siła ciągnąca jest przykładana ponownie, a kord nie może być przemieszczany wzdłużnie o więcej niż 2 mm.



    Parametry techniczne:

    Zasilacz AC 230 V, 50 Hz
    Odciągnij odważniki siły 20N * 2, 30N * 2 (można uzyskać siłę ciągnącą 30N, 60N, 80N, 100N)
    Masy momentu obrotowego 5N * 1, 12,5N * 1, 17,5N * 1 (można osiągnąć siłę momentu 0,1Nm, 0,25Nm, 0,35Nm)
    Czasy testu 0 ~ 9999 (do wyboru), domyślnie 25 razy
    Częstotliwość siły ciągnięcia 1 razy / s
    Ramię obrotowe 20mm
    Czas momentu obrotowego 0,01S-99 godzin 99 min
    Zacisk Połączony zacisk siły i momentu obrotowego, dopasowany do łożyska, może zmniejszyć tarcie podczas przetwarzania testu momentu obrotowego




    Tabela - Siła ciągnienia i moment obrotowy.

    Masa urządzenia (kg)

    Siła pociągowa (N)

    Moment obrotowy (Nm)

    ≤1

    30

    0,1

    > 1 i ≤4

    60

    0,25

    > 4

    100

    0,35



    Procedura testowa:



    1. Press the “START” button, the pull force testing begins, after it reaches to the preset test times, the torque weight will be released automatically, and then the torque testing begins. 1. Naciśnij przycisk „START”, rozpocznie się badanie siły ciągnącej, po osiągnięciu ustalonego czasu testu masa momentu obrotowego zostanie zwolniona automatycznie, a następnie rozpocznie się badanie momentu obrotowego. After it reaches to the preset twist time, manually lift the torque weight, then the pull force and torque testing is completed. Po osiągnięciu ustawionego czasu skrętu ręcznie podnieś ciężar momentu obrotowego, a następnie zakończone zostanie badanie siły ciągnięcia i momentu obrotowego.



    2. Odmierz odległość między znakiem a zakotwiczeniem linki, odległość odejmowania 20 mm to długość wyciągnięcia po teście.



    3. Podczas przetwarzania następnego testu należy nacisnąć przycisk „RESET” przed rozpoczęciem testu, w przeciwnym razie urządzenie testowe nie będzie działać.

    IEC60335-1: 25.15 Urządzenia do testowania urządzeń elektrycznych Przewód zasilający i tester tnący 0

    IEC60335-1: 25.15 Urządzenia do testowania urządzeń elektrycznych Przewód zasilający i tester tnący 1



    IEC60335-1: 25.15 Urządzenia do testowania urządzeń elektrycznych Przewód zasilający i tester tnący 2
