Wysokość gięcia: | 40 ± 2 mm, regulowany | Zasięg ciągnięcia: | 0–100 N. |
---|---|---|---|
Pociągnij: | Ręczna obsługa | standardowe: | IEC60320-1, rysunek 19 |
High Light: | mechanical switch tester,switch life tester |

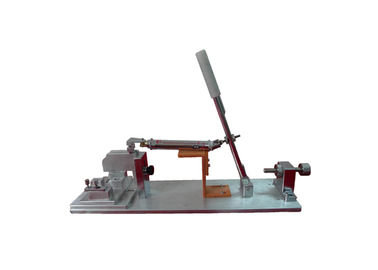

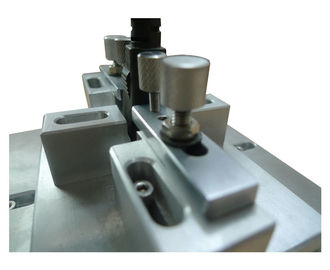

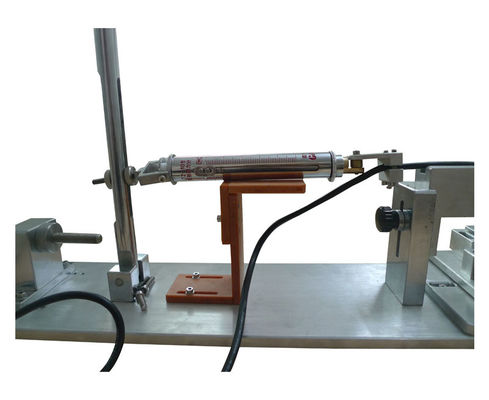

Sprzęgło Boczne ciągnie urządzenie testujące
Informacje o produkcie:
To urządzenie jest zgodne z wymaganiami normy IEC60320-1, rysunek 19 do projektowania. Służy do testowania wycofywania wlotu urządzenia w warunkach złącza z użyciem siły, dlatego należy sprawdzić wytrzymałość mechaniczną złącza.
Parametry techniczne:
1, Elastyczna wysokość gięcia kabla: 40 ± 2 mm, regulowana.
2, Zakres wyciągania: 0-100 N.
3, Pull way: Ręczna obsługa, 50 razy w jednym kierunku, a następnie 50 razy w przeciwnym kierunku.
3, Wybór dyrygent i odpowiedni test boczny ściąga tabelę wartości
Standard: IEC 60320-1 rozdział 23.3 rysunek 19.
Zastosowanie: Nadaje się do badania poprzecznego testu rozciągania złącza o wartości przekraczającej 0,2A.
Próbka testowa: złącze o wartości przekraczającej 0,2A.
Funkcja: Należy wybrać wlot urządzenia, który pasuje do jego modelu i standardowego zawiasu podczas testowania złącza.
Parametry :
Wysokość zginania kabla zginającego | 40 ± 2 mm, z regulacją |
Pociągnij zakres siły | 0-100N |
Tryb Pull | Operacja ręczna, boczne pociągnięcie tej samej siły jest następnie stosowane w kierunku równoległym do płaszczyzny zawierającej osie sworzni przenoszących prąd i równolegle do powierzchni sprzęgającej złącza. Siła jest natychmiast uwalniana. Ta sekwencja operacji jest wykonywana 50 razy w jednym kierunku, a następnie 50 razy w przeciwnym kierunku. Model HO6504A jest automatyczny (opcjonalnie) |
Tabela 7 - Wartość zastosowanych ciągów bocznych
Prąd znamionowy złącza ZA | Ciągnąć N |
2.5 | 6 |
6 | 35 |
10 | 35 |
16 | 50 |

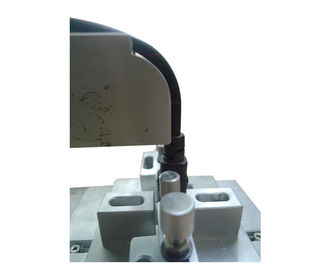

Po teście 23.2 łącznik o wartości przekraczającej 0,2A jest wkładany do wlotu urządzenia typu odpowiadającego złączu, które ma być testowane i zgodnego z odpowiednią normą. Wlot urządzenia jest zamontowany w odpowiednim urządzeniu testowym, którego przykład pokazano na fig. 19, z trzpieniami skierowanymi do góry. Należy przestrzegać wymiaru 40 mm ± 2 mm.
Naciąg boczny, jak określono w tabeli 7, jest przykładany do sznurka najpierw w kierunku prostopadłym do płaszczyzny zawierającej osie kołków przenoszących prąd i jest natychmiast zwalniany.
Ta sekwencja operacji jest wykonywana 50 razy w jednym kierunku, a następnie 50 razy w przeciwnym kierunku.
Boczne pociągnięcie tej samej siły jest następnie przykładane w kierunku równoległym do płaszczyzny zawierającej osie kołków przenoszących prąd i równolegle do powierzchni sprzęgającej złącza. Siła jest natychmiast uwalniana. Ta sekwencja operacji jest wykonywana 50 razy w jednym kierunku, a następnie 50 razy w przeciwnym kierunku.
