Szczegóły Produktu:
Zapłata:
|
| standardowe: | IEC60884-1 | Interfejs operacyjny: | 7-calowy kolorowy ekran dotykowy LCD |
|---|---|---|---|
| System sterowania: | PLC | Stacja robocza: | 6 |
| Tryb jazdy: | Siłownik | ||
| High Light: | electric socket tester,socket tester |
||
Gospodarstwo domowe IEC60884-1 Klauzula 20 21 Przełącznik System testowania wytrzymałości rozłącznika wtykowego
Wprowadzenie produktów:

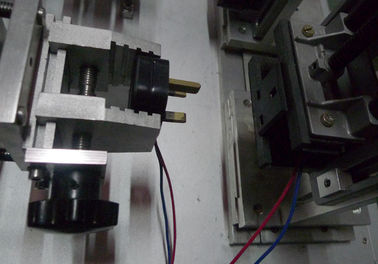

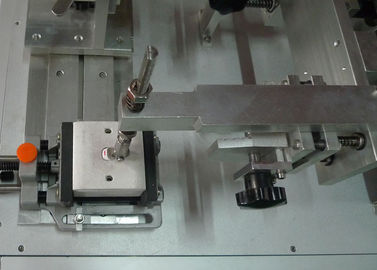

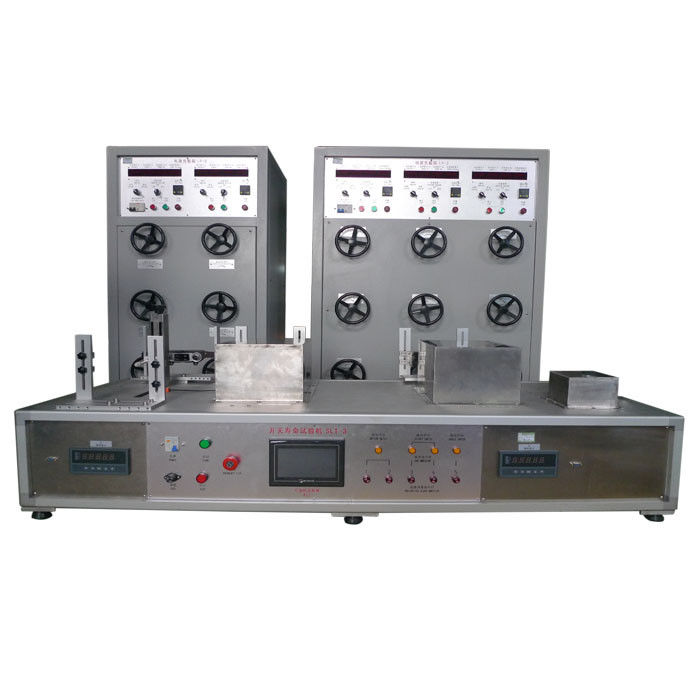

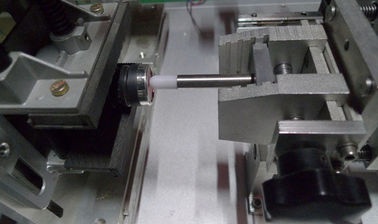

System testowy gniazd wtyczkowych składa się z jednego zestawu urządzeń testowych z wtyczką i 2 zestawów skrzynek ładunkowych. System testowy może przetwarzać testy rozrywające pod obciążeniem i testy wytrzymałości w normalnych warunkach użytkowania dla przełączników wtyczek i gniazd wymienionych w IEC60884-1.
Urządzenie do testowania gniazd wtyczkowych zostało zaprojektowane i wyprodukowane zgodnie z normami IEC60884-1, IEC61058-1, IEC60669-1 i podobnymi. Ma ono zastosowanie do trwałych urządzeń domowych i podobnych stałych instalacji elektrycznych, a także do normalnego okresu eksploatacji, a także nadaje się do testowania w gospodarstwach domowych. i podobna zdolność wyłączania wtyczki / gniazda i normalna żywotność. Celem jest sprawdzenie, czy przełącznik jest w stanie wytrzymać normalne wykorzystanie uszkodzeń mechanicznych i elektrycznych uszkodzeń zmęczeniowych oraz czy punkty kontaktowe mają zjawisko adhezji, długoterminowe zamknięte lub odłączone zjawiska, w celu zbadania, czy badane próbki są nadmiernie zużyte i mają inne szkodliwe konsekwencje. Jest to specjalne urządzenie testujące do testowania wytrzymałości elektrycznej przełączników i gniazd wtyczkowych.
Skrzynie ładunkowe zostały zaprojektowane i wyprodukowane zgodnie z normami IEC60884, IEC61058, IEC606691 itd. Stosuje się je do domowych i podobnych stałych instalacji elektrycznych przełączników i gniazd wyłączników mocy i normalnego testu działania, napięcie znamionowe przełącznika jest nie większe niż 280V i prąd znamionowy mniejszy niż 16A. Celem jest sprawdzenie, czy przełącznik jest w stanie wytrzymać normalne użycie mechanicznego uszkodzenia i elektrycznego uszkodzenia zmęczeniowego oraz czy styki mają zjawisko adhezji, długoterminowe zamknięte lub odłączone zjawiska, aby sprawdzić, czy badane próbki są nadmiernie zużyte i mają inne szkodliwe działanie. konsekwencje.

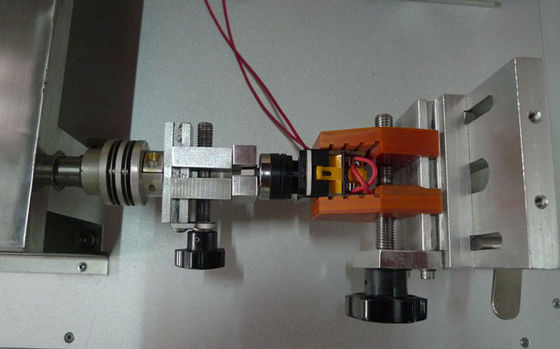

System testowy może wykonywać testy przełączników przycisków, przełączników dźwigniowych, przełączników kołyskowych, przełączników przyciskowych, przełączników obrotowych, wtyczek i gniazd. W połączeniu z obciążeniem (rezystancyjny, indukcyjny, pojemnościowy) może przetworzyć test obciążenia, ma odpowiedni układ sterowania.
Parametry techniczne :
| Model | SLT-3 |
Moc | AC110V, 60Hz lub AC220V, 50Hz |
Stanowisko pracy | 6 stanowisk pracy, trzy stacje liniowe, trzy stanowiska obrotowe |
Interfejs operacyjny | Kolorowy 7-calowy ekran dotykowy LCD |
Tryb jazdy | Siłownik |
System sterowania | PLC |
Czasy testu | 0 ~ 999999 razy, można ustawić |
Czas przewodzenia | 0 ~ 999,9 s, może być ustawione |
Przerwa | 0 ~ 999,9 s, może być ustawione |
Kąt testu | 0-360 °, można ustawić |
Liczba kątów testowych | Kąt 1 ~ 15 może być ustawiony |
Testuj skok | Liniowy: 0 ~ 100 mm, regulowany |
Test prędkości | Liniowy: 10 ~ 200 mm / s, regulowany |
Środowisko testowe | Ciśnienie atmosferyczne 80 ~ 106 kPa; |
Wymiary | L * W * H = 1260 mm x 800 mm x 600 mm |
Waga | 125 kg |
Model | HT-LDC |
Miernik mocy | Jednofazowy z uziemieniem AC220 ± 10% / 50Hz lub AC110 ± 10% / 60Hz |
Załaduj moc | Trójfazowy czteroprzewodowy AC380 ± 10% / 50Hz. |
Napięcie V | Zakres 0 ~ 300V dokładność ± 05% ± 2d |
Aktualny A | Zakres 0 ~ 40A dokładność ± 05% ± 2d |
Moc KW | Zakres 0 ~ 12KW, dokładność ± 05% |
Współczynnik mocy | Zakres dokładności od 0 do 0999 ± 05% ± 2d |
Załaduj wybór | Obciążenie rezystancyjne, indukcyjne i pojemnościowe trzy w jednym, przełączalne |
Wybór pojemności | 70uf, 140uf, 73uf opcjonalne |
Tryb wyjściowy | Każda moc, Moc interwału opcjonalna |
Count / Preset | 0 ~ 999999 razy, można ustawić |
Załaduj moc | 3 * 10KVA |
Ograniczenie prądu wyjściowego | 30A, obciążenie zostanie automatycznie odcięte, gdy przekroczy 32A |
Granica napięcia wyjściowego | 300V, obciążenie zostanie automatycznie odcięte, gdy przekroczy 305V |
Ciśnienie atmosferyczne | 80 ~ 106kpa |
Temperatura otoczenia | 5 ~ 40 ° C |
Względna wilgotność | (20 ~ 90)% wilgotności względnej |
Użyj środowiska | Nie wymaga gwałtownych wstrząsów, wibracji, elektromagnetyzmu |
Wymiary i waga | L * W * H = 1200 * 760 * 1830 mm, 800 kg |
