Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HongCe |
Orzecznictwo: | Third part calibration certificate(cost additional) |
Numer modelu: | HJ0604 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiatable |
Szczegóły pakowania: | Sklejka |
Czas dostawy: | 20 dni roboczych |
Zasady płatności: | T/T |
Możliwość Supply: | 20 zestawów miesięcznie |
Obiekt testowy: | Sprzęt gospodarstwa domowego, płytka drukowana | standardowe: | IEC 60335-1 |
---|---|---|---|
Test: | Badanie odporności na ścieranie | Stacja: | 1 |
Drapak: | Zaokrąglony o promieniu 0,25 mm ± 0,02 mm | Szybkość drapania: | 20 ± 5 mm / s, można wstępnie ustawić |
Siła drapania: | 10 N ± 0,5 N. | Zasilanie: | 220 V AC 50 Hz |
High Light: | Tester urządzeń przenośnych,tester urządzeń elektrycznych |

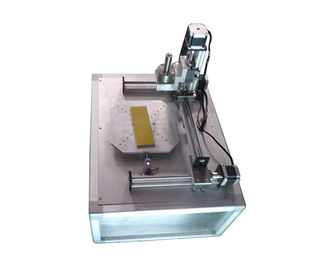

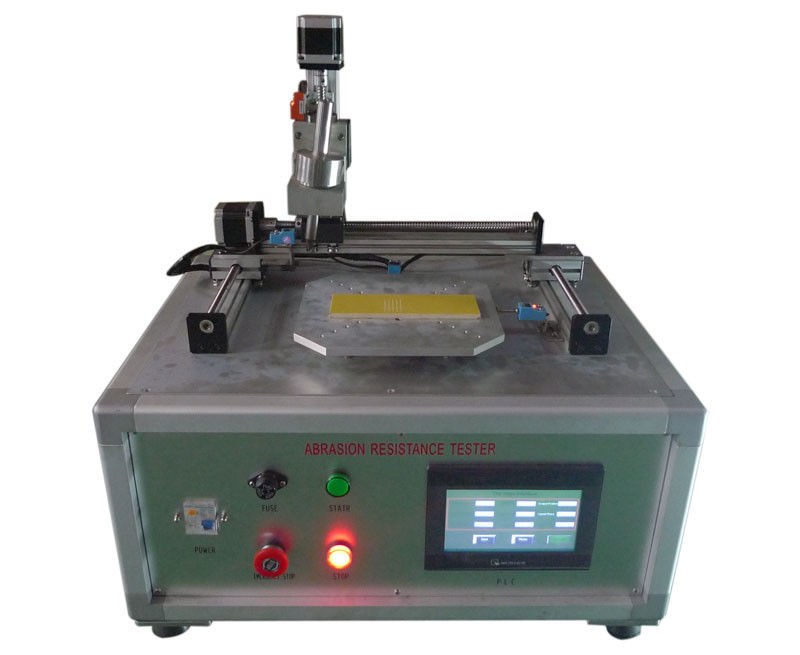

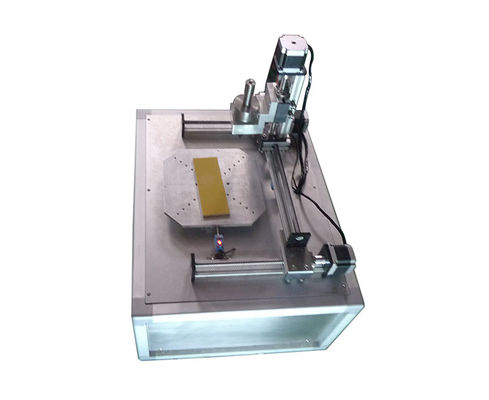

Maszyna do badania wytrzymałości na ścieranie HJ0604
Opis:
To urządzenie służy do przeprowadzania testu zarysowania litych płyt izolacyjnych oraz dostępnych części urządzeń domowych i podobnych produktów, aby zapewnić, że dostępne części stałej izolacji powinny mieć wystarczającą wytrzymałość, aby zapobiec penetracji przez ostre narzędzia.
Potwierdź klauzulę 21.2 normy IEC 60335 - 1 Elektryczny sprzęt gospodarstwa domowego i podobne - Bezpieczeństwo - Część 1: Wymagania ogólne , norma IEC 60950, klauzula 2.10.8.4 itd.
Parametry techniczne:
Obiekt testowy | Sprzęt gospodarstwa domowego, płytka drukowana |
Standard odniesienia | IEC 60335-1 |
Test | Badanie odporności na ścieranie |
Zasilacz | 220 V AC 50 HZ |
Kontrola | Sterowanie PLC, 7-calowy kolorowy ekran dotykowy, sterownik silnika krokowego |
Stacja | 1 |
Drapak | Zaokrąglony o promieniu 0,25 mm ± 0,02 mm |
Koniec Drapaka | Forma stożka o kącie 40 ° |
Szybkość drapania | 20 ± 5 mm / s, można wstępnie ustawić |
Siła zarysowania | 10 N ± 0,5 N. |
Zadrapania Odległość | 0–50 mm, można wstępnie ustawić |
Drapanie Kąt | 80-85 °, mocowane za pomocą uchwytu |
Przetestuj tacę na próbki | Można go obrócić o 90 °, wiele otworów montażowych do instalacji różnych próbek |
Opcjonalny | 30N ± 0,5N Załaduj urządzenie |
Próbka testowa: sprzęt gospodarstwa domowego, płytka drukowana.
Funkcja:

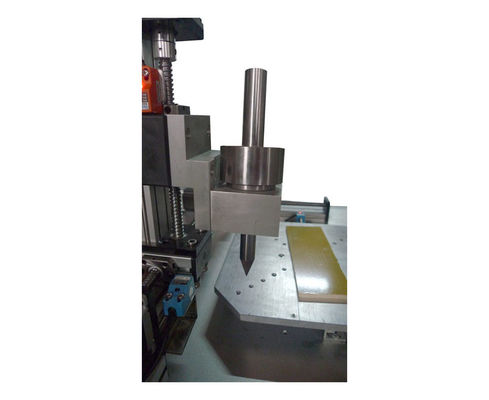

Powierzchnia izolacji jest porysowana za pomocą hartowanej stalowej szpilki, której koniec ma kształt stożka o kącie 40 °. Jego czubek jest zaokrąglony o promieniu 0,25 mm ± 0,02 mm. Po zarysowaniu pięciu par części przewodzących, w tym jego odstępu, interwał powinien zostać poddany największej części gradientu potencjału podczas testu. Kołek jest trzymany pod kątem 80 ° ~ 85 ° do poziomu i obciążany tak, że siła wywierana wzdłuż jego osi wynosi 10 N ± 0,5 N. Rysy wykonuje się, ciągnąc kołek wzdłuż powierzchni izolacji z prędkością około 20 mm / s ± 5 mm / s. Wykonane są dwa równoległe zadrapania. Są one wystarczająco oddalone od siebie, aby nie miały na siebie wpływu, a ich długość pokrywa około 25% długości izolacji. Dwa podobne zadrapania są wykonane pod kątem 90 ° do pierwszej pary bez przekraczania ich.
Rysy powinny znajdować się w odległości co najmniej 5 mm od siebie i co najmniej 5 mm od krawędzi próbki.
Urządzenie przyjmuje system sterowania PLC + ekran dotykowy, napęd silnika krokowego, odległość zadrapania, czasy zadawania i prędkości mogą być wstępnie ustawione, szpilka testowa może automatycznie obrócić kąt 90 °, test zadrapania zarówno w kierunku pionowym, jak i poziomym może być łatwo zrealizowany.
