IEC60529 IPX3 / IPX4 Sprzęt testowy do ochrony przed wnikaniem 0,4 mm Otwór na igłę Rurka oscylacyjna Test typu otwartego

IEC60529 IPX3 / IPX4 Sprzęt testowy do ochrony przed wnikaniem 0,4 mm Otwór na igłę Rurka oscylacyjna Test typu otwartego

Nazwa marki: HongCe
Numer modelu: HH0802
MOQ: 1 zestaw
Cena £: Negotiatable
Warunki płatności: T/T
Zdolność do zaopatrzenia: 10 zestawów / miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
calibration certificate (cost additional)A
standardowe:
IEC60529
Kontroli:
Inteligentne sterowanie PLC
Otwór na igłę:
Φ0,4 mm
Przepływ wody:
Regulowany w zakresie 1-10 l / min
Czas testowania:
0,01 S ~ 99 godzin 59 minut ,, można wstępnie ustawić
średnica stołu obrotowego:
600/800/1000 mm
Szczegóły pakowania:
Sklejka
Podkreślić:

wodoodporny tester

,

sprzęt do testowania materiałów

Opis produktu

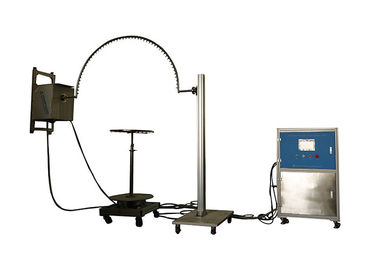

IEC60529 IPX3 / IPX4 Sterownik PLC 0,4 mm Otwór na igłę Tester typu otwartego

Informacje o produkcie :

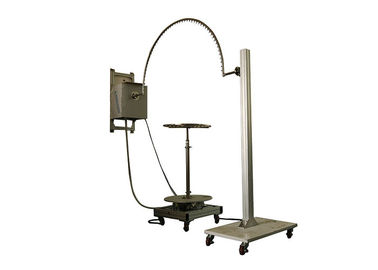

Tester rur oscylacyjnych został zaprojektowany i wyprodukowany zgodnie ze standardowymi wymaganiami IEC60529 IPX3 i IPX4, IEC60335-1, klauzula 15.1. Służy do wodoodpornego testu sprzętu elektrycznego.

Rurką oscylacyjną tego urządzenia steruje silnik o regulowanej prędkości i mechanizm korbowy. To urządzenie wykonuje ruch posuwisto-zwrotny z miejsca ± 60 ° na inny ± 175 ° z prędkością wymaganą przez normę poprzez kąt regulacji maszyny.

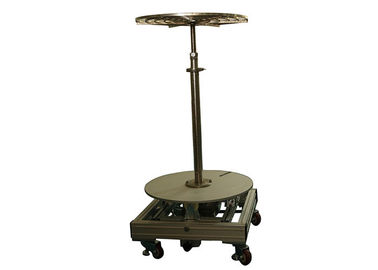

Regulacja kąta jest dokładna. Struktura jest stabilna i trwała. Jest wyposażony w stopień obrotowy, dzięki któremu można uzyskać obrót o 90 °. Jest również wyposażony w jednostkę filtrującą czystą wodę, aby zapobiec zakleszczeniu się otworu.

Parametry techniczne:

Nie. Pozycja parametry
1 Zaopatrzenie w wodę

Natężenie przepływu wody > 10 l / min ± 5% czystej wody bez włączenia.

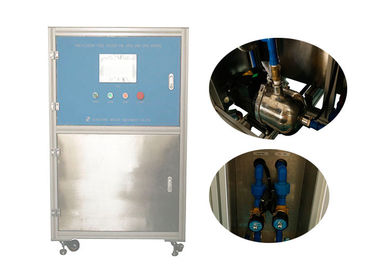

To urządzenie jest wyposażone w jednostkę filtrującą czystą wodę

2) Rozmiar rury oscylacyjnej

Pochodzą z R200, R400, R600, R800, R1000, R1200, rurka oscylacyjna

(R1400, R1600mm mogą być opcjonalne), stal nierdzewna

3) Dziura wodna Φ0,4 mm
4 Zawarty kąt dwóch otworów IPX3: 120 °; IPX4: 180 °
5 kąt wahadła IPX3: 120 °; IPX4: 360 °
6 Prędkość deszczu

IPX3: 4s / czas (2 × 120 °);

IPX4: 12 s / czas (2 × 360 °);

7 Przepływ wody Można ustawić zgodnie z rozmiarem wahadła i liczbą otworów na szpilki (0,07 L / min X na otwór)
8 Czas testowania 0,01 S ~ 99 godzin 59 minut, można wstępnie ustawić
9 Ciśnieniomierz 0 ~ 0,25 MPa
10 Wymagania strony

Dedykowany wodoodporny pokój testowy IP. Ziemia powinna być płaska z oświetleniem

Wodoodporny wyłącznik (lub gniazdo) 10A używany do urządzeń. Z dobrą funkcją dopływu i drenażu. Instalacja naziemna

11 Strefa Zgodnie z oscylującą rurką wybrał

Główna konfiguracja :

Nie. Nazwa Dane techniczne Ilość Uwagi
1 Rurka oscylacyjna R1000, R1400 1 Konfiguracja
2) Napęd rurki oscylacyjnej Pokrywa ze stali nierdzewnej, napęd reduktora ślimakowego 2) Jest jeden wałek napędowy wysokiego i niskiego ciśnienia i konik, oś wysoka dla dużej rury wychylnej, niski wałek dla małej rury wychylnej.
3) Podeprzyj konik Formowanie przemysłowe aluminium 1
4 Siłownik 750 W, Matsushita Electric Works 1
5 Obrotowa głowica wodna 1/2 ″ 1
6 Gniazdo igły zraszania wodą Gniazdo stożkowe M5, stal nierdzewna 240 Zawiera zapasowy uchwyt igły
7 Usta igły ze stali nierdzewnej φ0,4 mm 240 Zawiera zapasową końcówkę igły
8 Głowica blokująca Uszczelniona kula 50 Części zamienne
9 Wskaźnik kąta 0–360 ° 1
10 Zawory kulowe 1/2 ″, Wyklucz stojącą wodę 1
