Szczegóły Produktu:
Zapłata:
|
| Imię: | Aparatura do badania wytrzymałości mechanicznej na elastycznych osłonach | Gwarancja: | 1 rok |
|---|---|---|---|
| Standard: | BS1363-1: 2018, klauzula 9, rysunek 2 | Podanie: | Test wytrzymałości mechanicznej na elastycznych osłonach |
| Zastosowana siła: | 230-240N | Materiał: | Stal nierdzewna |
| Napięcie testowe: | 2000 V ± 60 V 50 Hz | Blok z twardego drewna: | Zgodnie z BS1363.1-2018 na rysunku 2b |
| High Light: | Tester gniazda wtykowego 230N,urządzenie testujące gniazdo wtykowe BS1363-1 |
||
230 - 240N Aparatura do testowania gniazda wtykowego do badania wytrzymałości mechanicznej elastycznych osłon
Standardowy opis:
9.3.1 Zgodność należy sprawdzić za pomocą następującego badania (przykład odpowiedniego przyrządu pokazano na rysunku 2).
Konstrukcja urządzenia powinna umożliwiać przyłożenie stałej siły 240 N do miejsc, w których istnieje możliwość uszkodzenia, przy czym siła jest przykładana przez metalowy blok ciśnienia próbnego, jak pokazano na rysunku 2a).
Każdą próbkę poddaje się po kolei działaniu siły w każdym wybranym miejscu.Podczas każdego przyłożenia siły napięcie testowe 2 000 V ± 60 V 50 Hz o zasadniczo sinusoidalnym kształcie jest przykładane przez 60 s między wszystkimi połączonymi ze sobą częściami pod napięciem a metalowym blokiem ciśnienia próbnego.
Podczas badania nie może dojść do rozgorzenia ani przebicia.
Po zakończeniu testu nie powinno być możliwe dotknięcie części pod napięciem w teście 11 normy BS EN 61032: 1998 przyłożonym siłą 30 N.
Wprowadzenie produktów:
Urządzenie jest zgodne z normą BS1363-1: 2018, klauzula 9, rysunek 2. Elastyczne, dostępne zewnętrzne powierzchnie gniazdek powinny być zaprojektowane i wykonane w taki sposób, aby podczas montażu i okablowania jak podczas normalnego użytkowania nie było ryzyka, że w wyniku nadmierne ciśnienie, części pod napięciem mogą przedostać się przez dostępne powierzchnie zewnętrzne lub zostać tak rozmieszczone, aby zmniejszyć pełzanie i prześwity poniżej tych podanych w punkcie 8.
Konstrukcja urządzenia powinna umożliwiać przyłożenie stałej siły 230–240 N do miejsc, w których istnieje możliwość uszkodzenia, przy czym siła jest przykładana przez metalowy blok ciśnienia próbnego.Tester gniazda wtykowego
Każdą próbkę poddaje się po kolei działaniu siły w każdym wybranym miejscu.Podczas każdego przyłożenia siły, napięcie testowe 2 000 V ± 60 V 50 Hz o zasadniczo sinusoidalnym kształcie jest przykładane przez 60–65 s między wszystkimi połączonymi ze sobą częściami pod napięciem a metalowym blokiem ciśnienia próbnego.
Podczas badania nie może dojść do rozgorzenia ani przebicia.Tester gniazda wtykowego
Po badaniu nie powinno być możliwe dotknięcie części pod napięciem w teście 11 normy BS EN 61032: 1998 przyłożonym z siłą 28-30 N.
Aby uzyskać więcej informacji, zapoznaj się z odpowiednią normą.
Parametry techniczne:
| Zastosowana siła | 230-240N |
|
Ciśnienie próbne metalu blok |
Kąt R od 2,0 do 2,5, szerokość od 25,0 do 25,2 |
| Blok z twardego drewna | Zgodnie z BS1363.1-2018 na rysunku 2b |

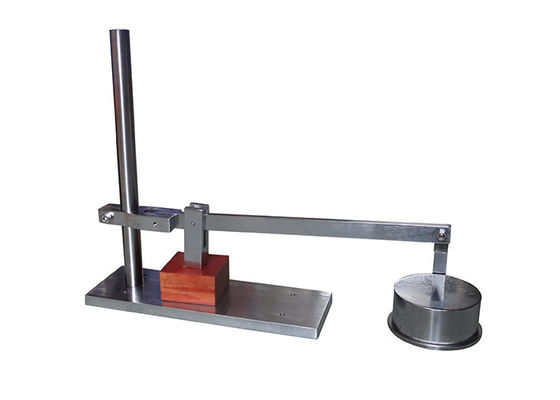

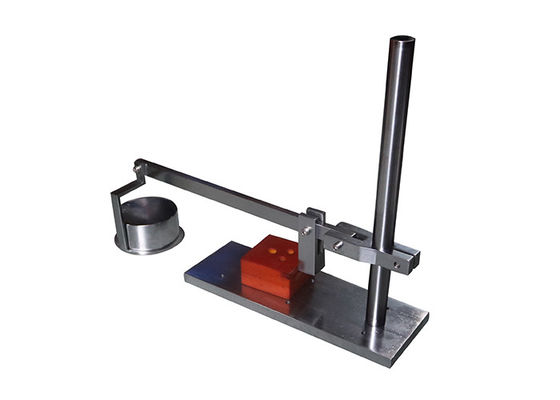

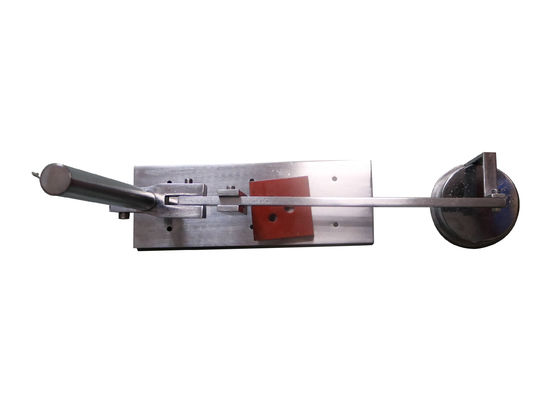

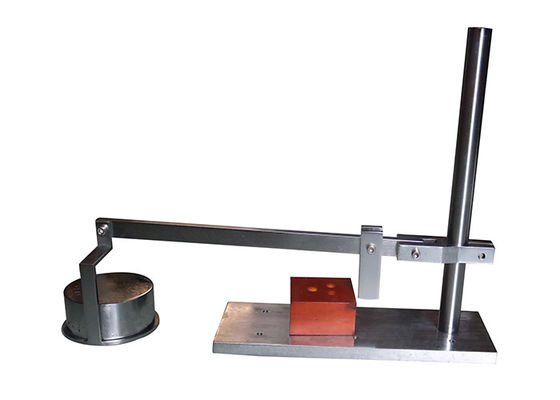

Widok zdjęcia:
