Maszyna do badania wytrzymałości na rozciąganie

IEC60884-1 Rysunek 11 Maszyna do badania wytrzymałości na rozciąganie

Nazwa marki:	HongCe
Numer modelu:	CL-1
MOQ:	1 zestaw
Cena £:	Negotiatable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	15 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

TUV、ITS、CSA、BV、SGS 、CNAS

Szczegóły pakowania:

Sklejka

Podkreślić:

tensile strength testing equipment

lab testing equipment

Opis produktu

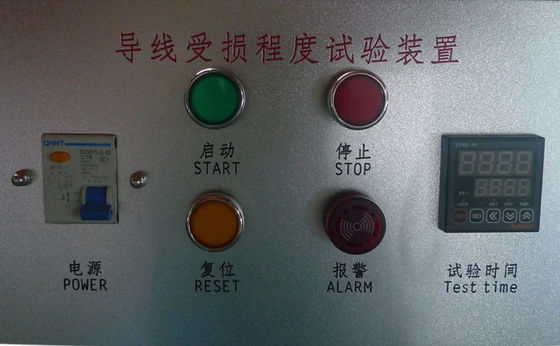

IEC60884-1 Rysunek 11 Kleszczowe urządzenie do zaciągania próbnego kabla

Zastosowanie :

Zaciski z zaciskami śrubowymi powinny być tak zaprojektowane i wykonane, że zaciskają przewody (żyły) bez nadmiernego uszkodzenia przewodu (ów).

Urządzenie jest urządzeniem sprawdzającym uszkodzenie. Terminal jest umieszczony w aparacie badawczym zgodnie z testerem i wyposażony w sztywne, stałe, skręcone i / lub giętkie żyły (przewody), zgodnie ze standardem najpierw z najmniejszym, a następnie największym nominalnym obszarem przekroju poprzecznego, śruba zaciskowa ( S) lub nakrętki (nakrętki) dokręcone momentem obrotowym zgodnie z normą.

Długość przewodu testowego powinna wynosić 75 mm więcej niż wysokość (H) określona w normie.
Koniec przewodnika jest przepuszczany przez odpowiednią tuleję w płycie umieszczonej na wysokości (H) poniżej urządzenia, jak podano w standardzie. Tulejka jest usytuowana w płaszczyźnie poziomej tak, że jej linia środkowa opisuje okrąg o średnicy 75 mm, koncentryczny z środkiem jednostki zaciskowej w płaszczyźnie poziomej; Następnie obracany jest nacisk z prędkością (10 ± 2) r / min.

Odległość pomiędzy ustą jednostki zaciskowej a górną powierzchnią tulei powinna wynosić ± 15 mm wysokości określonej w normie. Tulejka może być smarowana, aby zapobiec związaniu, skręcaniu lub obracaniu izolowanego przewodu.
Masa określona w normie jest zawieszona od końca przewodu. Czas trwania badania wynosi około 15 minut. Podczas badania przewód nie może wyślizgiwać się z jednostki zaciskowej ani nie pęknąć w pobliżu jednostki zaciskowej, a także nie uszkodzić przewodu w taki sposób, aby nie nadawał się do dalszego użycia.

Parametry techniczne:

Zasilanie: 220V 50Hz lub 115V 60Hz
Domyślnie zakres numerów: 1 ~ 9999 (150 razy (15 min)).
Szybkość badania: (10 ± 2) r / min
Waga: 300g / 400g / 700g / 900g / 1400g / 2000g * 1 (może być dostosowywana)
Średnica obrotów: 75mm
Średnica otworu tulei (mm): 6.5,9.5,13,14.5 (można go dostosować)
Wysokość (H) (mm): 260,280,300,320 mm
Spełnia normę: IEC60884Figure11, VDE0620, IEC60947.1 Rysunek 1

Nominalny przekrój przewodu (mm²)	Średnica tulei otworowej (mm)	Wysokość (mm)	Masa przewodnika (kg)
0,5	6.5	260	0,3
0,75	6.5	260	0,4
1.0	6.5	260	0,4
1.5	6.5	260	0,4
2.5	9.5	280	0,7
4.0	9.5	280	0,9
6.0	9.5	280	1.4
10.0	9.5	280	2,0
16.0	13.0	300	2.9
25,0	13.0	300	4.5
35	14.5	320	6.8
1, Wysokość: ± 15 mm. 2, Jeśli średnica otworu tulei nie jest wystarczająco duża, można wybrać większy.
