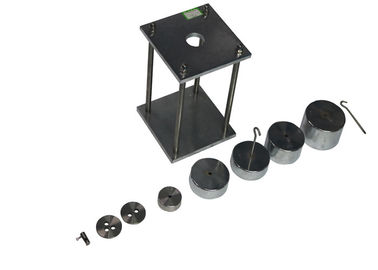

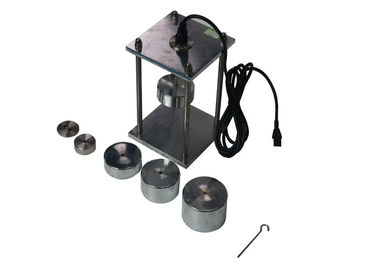

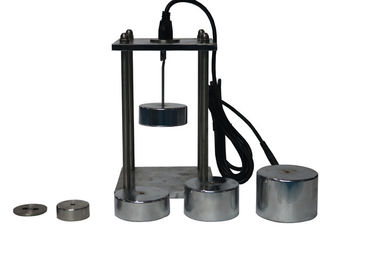

Styki jednofunkcyjne Stemple do wtyków Tester gniazda, Rozdział 24 Rysunek 30 Sprzęt testowy IEC

IEC60884, klauzula 24, klauzula 24.10. Rysunek 30, testowanie sprzętu, z jednej stacji, w kształcie szpilki do mocowania w korpusie testera wtyczki

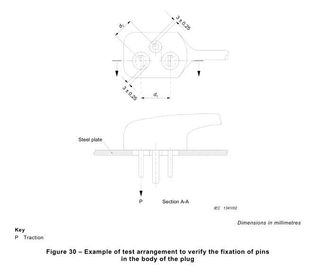

Standard: IEC 60884-1 2013, klauzula 24.10 i rysunek 30

Zastosowanie: To urządzenie służy do weryfikacji mocowania szpilek w korpusie wtyczki

Próbka testowa: kołki wtykowe

Cecha: Zgodnie ze standardowymi wymaganiami, w celu weryfikacji zamocowania szpilek w korpusie wtyczki

Parametry :

1. Przed pierwszym użyciem użytkownik powinien zapoznać się z odpowiednimi normami dla bardziej skutecznego i prawidłowego korzystania z aparatury badawczej i dokończenia testu.

2. Korek umieszcza się na stalowej płycie w taki sposób, aby środki kół otaczające kołki pokrywały się z punktami otworów. Następnie włóż wtyczkę testową do gniazda w kierunku podłużnej osi sworznia. Po tym wtyczkę umieszcza się w szafce grzewczej o temperaturze (70 ± 2) ° C, 1 godzinę później, w szafie grzewczej przykłada się siłę ciągnącą

3. Wybierz uchwyt mocujący zgodnie z kształtem wtyczki i upewnij się, że jest dobrze połączony z wtyczką (upewnij się, że nie straci, gdy wywiera siłę pociągającą)

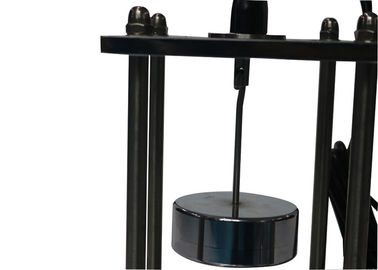

4. Wybierz siłę naciągu zgodnie z maksymalną siłą wycofania, jak podano w tabeli 16 (można to osiągnąć dzięki superpozycjom), waga jest zaczepiona w pierścieniu zacisku, postępuj ostrożnie i nie wytwarzaj napięcia wybuchowego.

5. Siła jest przykładana do każdego kołka wtykowego przez 1 min, po teście wtyczka może ochłodzić się do temperatury otoczenia i należy sprawdzić, czy przemieszczenie jakiegokolwiek kołka w korpusie korka nie przekracza 1 mm.

6. Zwróć uwagę na czyszczenie urządzenia i konserwację gniazd po zakończeniu testu.
