Sprzęt testowy IEC, IEC60884, Rozdział 24.7 Tuleje izolacyjne Kołki wtykowe Urządzenie do badania odporności na ścieranie

IEC60884 Klauzula 24.7 Tuleje izolacyjne kołków wtyczkowych Urządzenie do badania odporności na ścieranie urządzeń testujących IEC

Standard: IEC 60884-1 2013, klauzula 24,7 i ilustracja 28, BS1363-1, rysunek 9

Zastosowanie: Urządzenie służy do badania wytrzymałości na ścieranie tulei izolacyjnej kołków wtykowych

Próbka testowa: Tuleja izolacyjna kołków wtykowych

Cecha: Urządzenie składa się z poziomego umieszczenia belki i liniowego ruchu gniazda mocującego, przy czym zakończenia belki o średnicy 1 mm krótkiego stalowego drutu są wygięte w głowicę w kształcie litery U (kształt U dwóch pionowych elementów zamocowanych na belce), drutowe dno w kształcie litery U to część liniowa 6 mm. Ściśnij 6mm spód na rękawie izolacyjnym wtyczki, silnik napędza gniazdo mocowania śruby mocującej, wykonując ruch posuwisto-zwrotny tam iz powrotem, przeprowadzając test ścierania na tulei izolacyjnej kołków wtykowych.

Parametry :

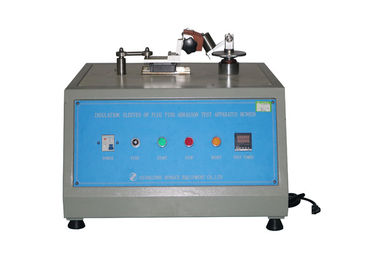

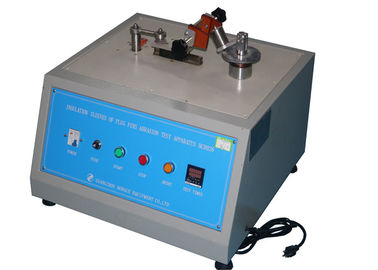

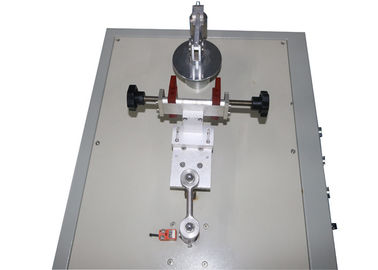

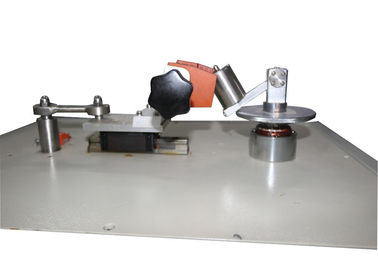

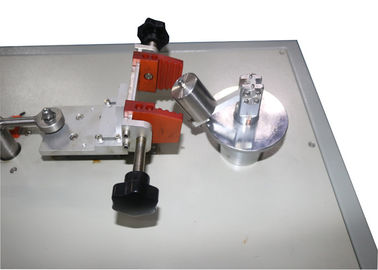

Obrazek dla odniesienia:

Opis standardowy:

Kołki wtykowe zaopatrzone w tuleje izolacyjne są poddawane poniższemu testowi za pomocą urządzenia pokazanego na rysunku 28.

Aparatura badawcza zawiera poziomą, umieszczoną belkę, która jest obracana wokół jej centralnego punktu. Krótka długość stalowego drutu o średnicy 1 mm i wygięta w kształt litery U, przy czym podstawa U jest prosta, jest sztywno zamocowana na obu końcach. , do jednego końca belki, tak aby prosta część wystaje poniżej belki i jest równoległa do osi ośki belki.

Wtyczka jest utrzymywana przez odpowiedni zacisk w takim położeniu, że prosta część stalowego drutu opiera się na PINu wtyczki, prostopadle do niego. Kod PIN schodzi w dół pod kątem 10 ° do poziomu.

Belka jest obciążona tak, że drut wywiera siłę 4N na sworzeń.

Korek jest przesuwany do tyłu i do przodu w kierunku poziomym w płaszczyźnie osi wiązki, tak, że drut ściera się wzdłuż kołka. Długość ostrza w ten sposób przecięta jest w przybliżeniu 9 mm, z czego około 7 mm znajduje się na tulei izolacyjnej , liczba ruchów ogrów wynosi 20000 (10000 w każdym kierunku), a szybkość działania wynosi 30 ruchów na minutę.

Test wykonuje się na jednym sworzniu każdej próbki.

Po badaniu, sworznie nie mogą wykazywać żadnych uszkodzeń, które mogą wpływać na bezpieczeństwo lub utrudniać dalsze użytkowanie wtyku, w szczególności tuleja izolacyjna nie może mieć przebicia ani zaciśnięcia.
