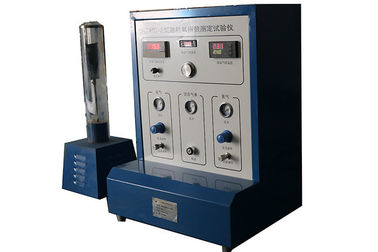

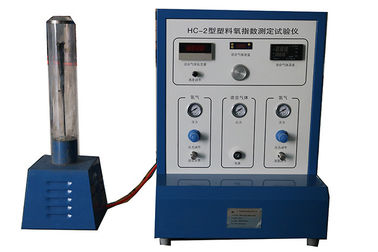

Plastic Oxygen Index Method Test Equipment ISO4589-1, Burning Behavior Testing Machine

Plastic Oxygen Index Method Test Equipment ISO4589-1, Burning Behavior Testing Machine

  • Plastic Oxygen Index Method Test Equipment ISO4589-1, Burning Behavior Testing Machine
  • Plastic Oxygen Index Method Test Equipment ISO4589-1, Burning Behavior Testing Machine
  • Plastic Oxygen Index Method Test Equipment ISO4589-1, Burning Behavior Testing Machine
  • Plastic Oxygen Index Method Test Equipment ISO4589-1, Burning Behavior Testing Machine
Plastic Oxygen Index Method Test Equipment ISO4589-1, Burning Behavior Testing Machine
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HongCe
Orzecznictwo: Calibration Certificate(cost additional)
Numer modelu: HC-2
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiatable
Szczegóły pakowania: Sklejka
Czas dostawy: 25-30 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 10 Ustaw na miesiąc
Kontakt
Szczegółowy opis produktu
Temperatura otoczenia: 23 ℃ ± 2 ℃ Wewnątrz promienia: 80 M ± 2 M.
Wysokość cylindra spalania: 450mm Średnica skończonej pokrywy otworu przepływowego: 40 ± 1 MM
Natężenie przepływu spalin: 90 MM / S. Szklane koraliki: 3-5 mm
High Light:

iec testing equipment

,

laboratory test equipment

Plastic Oxygen Index Method Test Equipment ISO4589-1 Maszyna do testowania zachowania się palnika

Standard

Opiera się na ISO4589-1 Tworzywa sztuczne - określanie zachowania się podczas spalania za pomocą indeksu tlenowego - część 1: Wytyczne i ISO4589-1 Tworzywa sztuczne - określanie zachowania się podczas spalania za pomocą indeksu tlenowego - część 1: Badanie temperatury otoczenia.

Podanie

Aparat jest odpowiedni do badania spalania indeksu tlenowego, a próbka, której grubość próbki jest mniejsza niż 10,5 mm, może stać w pozycji stojącej i samozmienić się w przepływie mieszanym tlenu i azotu w określonych warunkach testowych. Miejsce badania, w którym minimalny wskaźnik stężenia tlenu wymagany do spalania próbki zostaje zachowany. Ma również zastosowanie do próbki o pozornej gęstości większej niż 100 kg / m jednorodnego materiału stałego, materiału laminowanego lub materiału piankowego oraz niektórych materiałów piankowych, których gęstość pozorna jest mniejsza niż 100 kg / mw przepływie mieszanym tlenu i azotu w określonych warunkach badania. miejsce badania, w którym utrzymywany jest minimalny wskaźnik stężenia tlenu wymagany do spalania próbki.

Parametr

Temperatura otoczenia 23 ℃ ± 2 ℃
Cylinder spalania Umieszczony w szczelnym zbiorniku
Wysokość butli spalania 450MM
Wewnątrz promienia 80M ± 2M
Średnica pokrywy skończonego otworu przepływowego 40 ± 1MM
Natężenie przepływu spalin 90MM / S.
Szklane koraliki 3-5 mm
Temperatura przepływu mieszaniny azotu 23 ℃ ± 2 ℃
Natężenie przepływu mieszanego gazu w cylindrze spalania 40 ± 2
Temperatura mieszaniny gazu w cylindrze spalania 23 ℃ ± 2 ℃

Instalacja

1. Użytkownicy powinni uważnie zapoznać się z normą ISO4589-1, znać i opanować wymagania różnych wskaźników testowych w standardzie, zrozumieć skład wyposażenia i wiedzieć, w jaki sposób sprzęt spełnia wymagania parametrów.

W tym teście dopasowanie metody i parametrów pracy operatora ma duży wpływ na wyniki testu. Tester powinien uważnie przeczytać normę i działać ściśle według wymagań i kroków normy, aby test był powtarzalny.

W tym teście dopasowanie metody i parametrów pracy operatora ma duży wpływ na wyniki testu. Tester powinien uważnie przeczytać normę i działać ściśle według wymagań i kroków normy, aby test był powtarzalny.

2. Skrzynkę kontrolną urządzenia do pobierania próbek umieszcza się na odpowiednim stole operacyjnym, a cylinder spalania umieszcza się w zamkniętym pudle z wentylatorem wyciągowym. Podłącz cylinder spalania i termoelement w skrzynce sterującej i podłączenie elektrycznej rury grzewczej, linii łączącej chłodnicę półprzewodnikową i skrzynkę sterującą, Podłącz skrzynkę rozdzielczą Zasilanie 220 V.

3. Gumową rurkę stosuje się do połączenia niskiego ciśnienia końca ciśnieniowego zaworu bezpieczeństwa na butli z tlenem z interfejsem na skrzynce sterowniczej oraz połączenia między niskim ciśnieniem końca zaworu bezpieczeństwa na cylindrze interfejs na skrzynce sterowniczej. Do połączenia szybkiego interfejsu w skrzynce sterowniczej i pod cylindrem spalania służy plastikowa rura z losowym mocowaniem 8 mm.

4. Włożyć głowicę czujnika temperatury termopary (około 2 mm niebieskiego drutu o średnicy) do małego otworu w aluminiowej płycie pod cylindrem.

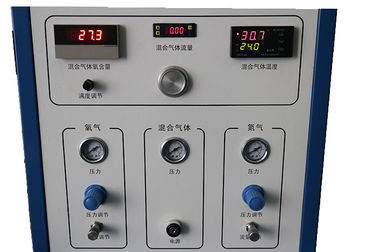

5. Po włączeniu zasilania urządzenia, czujnik temperatury, system ogrzewania i chłodzenia pracują automatycznie, a temperatura w cylindrze spalania osiąga 23 ℃ ± 2 ℃. Może obracać tlen na panelu sterowania i regulować przycisk ciśnienia reduktora ciśnienia azotu i obserwuj manometr na panelu, aby wytworzyć tlen na panelu i miernik ciśnienia azotu 0,1 MPa.

6. Płyta perforowana z przymocowanym doczepem i siatka metalowa są zamontowane w cylindrze spalania. Do ludzkich szklanych koralików zainstaluj porowatą metalową siatkę z górnej warstwy. Zgodnie z badaną próbką, wybierz odpowiedni uchwyt próbki do zainstalowania na pręcie podtrzymującym, który ma zostać użyty.

Oznaczanie całkowitego natężenia przepływu gazów mieszanych

7. Norma określa, że ​​natężenie przepływu zmieszanego gazu w cylindrze spalania wynosi 40 ± 2 mm / s.

Wzór do obliczania Całkowitego natężenia przepływu gazów mieszanych: Q = VS

We wzorze: Q: natężenie przepływu gazu mieszaniny V: prędkość gazu mieszaniny S: pole powierzchni cylindra spalania

Średnica cylindra spalania urządzenia wynosi 80 mm.

Q = 0,04 × XX × × 0,04 × 60 × 1000 = 12,05 ± 0,6 L / MIN

(jeżeli zmienia się średnica cylindra, całkowite natężenie przepływu mieszaniny musi zostać ponownie obliczone)

8. Dostosuj pokrętło regulujące przepływ tlenu, doprowadzając przepływ tlenu do 12.05 L / MIN pod ciśnieniem 0,1 MPa. Wartość wskaźnika masowego przepływomierza wynosi 12,05. Gdy temperatura na termometrze jest stabilna przy 23 ℃ ± 2 ℃, wartość wskazania miernika zawartości tlenu powinna być ustawiona na 99,8-99,9, co można regulować niewielkim zmiennym oporem na tabeli zawartości tlenu za pomocą małego otwieracza losowy załącznik.

Po wyłączeniu przycisku regulacji tlenu i otwarciu pokrętła regulacji azotu natężenie przepływu azotu może osiągnąć 12,05 l / min pod ciśnieniem 0,1 MPa, co oznacza, że ​​wartość wskaźnika masowego przepływomierza wynosi 12,05. Gdy temperatura na termometrze jest stabilna przy 23 ℃ ± 2 ℃, wartość miernika zawartości tlenu powinna być wyrażona jako 0-0,1.

Badanie

1. Przygotuj 15 lub więcej próbek zgodnie ze standardem.

Przygotowanie próbki

Przygotowanie samozasysających próbek materiału

Za pomocą noża do hantli do wycinania wyrostka wyciąć samosierny materiał, który należy przetestować na 15 sztuk lub więcej za pomocą wykrawarki lub użyć innych metod wycinania 15 sztuk samopodpartego materiału lub więcej do użycia.

Przygotowanie próbek nie samosuszanych

Wytnij próbki nieuzbrojonych materiałów na 15 lub więcej kawałków próbki 140 x 50 mm za pomocą nożyczek lub innych metod.

2. Wybierz odpowiedni uchwyt próbki zgodnie ze standardem i zainstaluj go na ramie nośnej w cylindrze spalania.

3. Zainstalować próbkę, przykryć szklaną rurkę i przykryć górny koniec pokrywy przepływu.

4. Zgodnie z programem testowym gaz mieszany o przepływie 12 l / min, ciśnieniu tlenu na panelu sterującym i ciśnieniu azotu wynosi 0,1 MP. Natężenie przepływu tlenu i azotu jest określone przez znany i nieznany indeks tlenowy próba.

Gdy wskaźnik tlenu materiału jest znany i musi być potwierdzony przez spalanie i jeśli znany wskaźnik tlenowy wynosi 25, zgodnie ze standardem, długość rozprzestrzeniania się płomienia jest rejestrowana przez stoper. Jeśli czas rozpierania jest niewystarczający lub płomień zgaśnie, tlen powinien zostać zwiększony, a azot powinien zostać zwiększony.

Kiedy indeks tlenowy materiału jest nieznany, należy zacząć od indeksu tlenowego wynoszącego 18:

Przyjmij wartość początkowej zawartości tlenu jako 18,0, całkowite natężenie przepływu mieszanego gazu wynosi 12,05 l / min. Uwzględnij temperaturę regulatora na pulpicie sterowniczym, niezależnie od tego, czy jest to temperatura 23 ℃ ± 2 ℃. gaz mieszany jest stabilny do 23 ℃ ± 2 ℃, a próbka zostaje zapalona po 30 S. Zgodnie ze standardem, długość rozprzestrzeniania się płomienia jest zapisywana przez stoper. Jeśli czas rozpierania jest niewystarczający lub płomień zgaśnie, tlen powinien zostać zwiększony, a azot powinien zostać zwiększony.

5. Obserwuje się, czy wskazanie temperatury termometru na panelu kontrolnym wynosi 23 ℃ ± 2 ℃. Jeśli temperatura jest niższa niż 23 ℃ ± 2 ℃, przycisk ogrzewania należy otworzyć, aby ogrzać mieszaninę gazu, tak aby gaz mieszany można zapalić w temperaturze 23 ± 2 ℃. Jeśli temperatura mieszaniny wynosi 23 ± 2 ℃, próbka powinna się zapalić po 30 s.

6. Zainstalowana jest zapalarka z dyszą 2mm (zbiornik butanu powinien zostać zakupiony przez użytkownika). Dostosuj ilość gazu w obszarze butanu i zapal płomień dyszy, aby długość płomienia wynosiła 16 ± 4 mm, a próbka została zapalona zgodnie z metodą i czasem zaleconym przez normę.

7. Jeśli próbka nie może się zapalić, zwiększ przepływ tlenu lub zmniejsz przepływ azotu w tym samym czasie. Zgodnie z wymaganiami standardu, zwiększenie stężenia tlenu w mieszaninie. Dodaje się lub zmniejsza zawartość tlenu, taką samą ilość azotu należy zmniejszyć lub zwiększyć jednocześnie, aby zapewnić, że całkowite natężenie przepływu mieszaniny zostanie utrzymane na poziomie 12.05 l / min.

8.Wracenie: Po zapaleniu, czas spalania rejestrowano za pomocą stopera i obserwowano długość spalania, a charakterystykę spalania pojedynczej próbki oceniono zgodnie ze standardem.

9. Określić wzrost lub spadek stężenia tlenu w mieszanym gazie w oparciu o pojedynczy test i przejść do następnego testu.

10. Zgodnie z wymaganiami i krokami normy zakończyć badanie pozostałych próbek, obliczyć wartość K i zgodnie ze standardowym odchyleniem próbki.

Schemat elektryczny (załączony rysunek)
