Elektryczny tester urządzeń
Created with Pixso.

Ekran dotykowy Węże przenoszące prąd elastyczny Odporność na rozciąganie Tester rezystancyjny z 1 stanowiskiem

Ekran dotykowy Węże przenoszące prąd elastyczny Odporność na rozciąganie Tester rezystancyjny z 1 stanowiskiem

Nazwa marki: HongCe
Numer modelu: HJ0616
MOQ: 1 zestaw
Cena £: Negotiatable
Zdolność do zaopatrzenia: 10 ZESTAWÓW MIESIĘCZNIE
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
Calibration Certificate(cost additional)
Zasilanie:
AC 220 V 50 Hz.
Kontrola i działanie:
Inteligentne sterowanie elektryczne PLC, obsługa ekranu dotykowego
Stacja robocza:
1 stacja
Szybkość zginania:
10 r / min (, czyli 60 ° / s), można wstępnie ustawić
Kąt zginania:
40 ° ± 1 °, można wstępnie ustawić
Rozmiar i waga:
1000 × 500 × 1100 mm, 100 kg
Szczegóły pakowania:
Sklejka
Podkreślić:

tester urządzeń elektrycznych

,

sprzęt do testowania urządzeń przenośnych

Opis produktu

IEC60335-2-2 Tester urządzeń elektrycznych Tester rezystancji prądu Flexing Tester z 1 stanowiskiem

Standard

To urządzenie spełnia normę IEC60335-2-2, rozdział 21.103 rysunek 102.

Podanie

Nadaje się do testera rezystancji zginania przewodów elastycznych.

Próbka

Węże do odkurzaczy, urządzenie do czyszczenia typu ssącego z wodą, rurka, wodociąg do pralki.

Cecha

Koniec węża, który ma być podłączony do napędzanej silnikiem głowicy czyszczącej, jest przymocowany do ramienia obrotowego urządzenia testowego pokazanego na rysunku 102. Odległość między osią obrotu ramienia a punktem, w którym wąż wchodzi do sztywnej części, wynosi 300 mm. ± 5 mm. Ramię można podnieść z pozycji poziomej o kąt 40 ° ± 1 °. Masa 5 kg jest zawieszona na drugim końcu węża lub z dogodnego punktu wzdłuż węża, tak że gdy ramię jest w pozycji poziomej, masa jest podtrzymywana i nie ma napięcia na wężu.

Masa przesuwa się po nachylonej płycie tak, że maksymalne ugięcie węża wynosi 3 °. Ramię podnosi się i opuszcza za pomocą korby, która obraca się z prędkością 10 ± 1 obrotów na minutę.

Test jest wykonywany dla 2500 obrotów korby, po czym ustalony koniec węża obraca się o 90 °, a test jest kontynuowany przez kolejne 2500 obrotów. Test powtarza się w każdym z pozostałych dwóch 90 ° położeń.

Parametry

Zasilacz AC220V 50 Hz.
Sterowanie i działanie Inteligentne sterowanie PLC PLC, obsługa ekranu dotykowego
Stanowisko pracy 1 stacja
Zwiększanie prędkości 10r / min (czyli 60 ° / s), można ustawić
Kąt zgięcia 40 ° ± 1 °, można ustawić
Masa całkowita 5 kg
Długość wahacza 300 mm ± 50 mm
Czasy testu 0-999999 razy, można ustawić

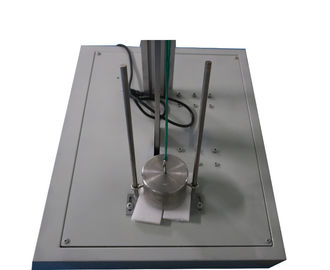

Pochylona metalowa płytka Masa przesuwa się po nachylonej płycie tak, że maksymalne ugięcie węża wynosi 3 °
Rozmiar i waga 1000 × 500 × 1100mm, 100kg

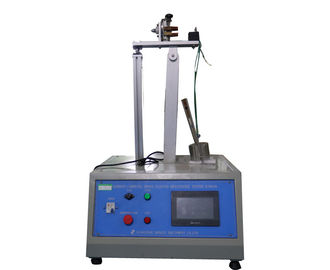

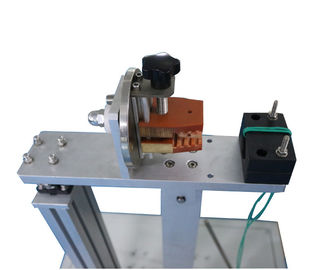

Zdjęcie dla odniesienia
