Szczegóły Produktu:
Zapłata:
|
| Zakres napięcia każdego kanału: | Ładowanie 0,5 V ~ 5 V; rozładowanie 2,5 V ~ 5 V. | Aktualny zasięg każdego kanału: | Opłata 2A ~ 1000A; rozładowanie 2A ~ 1000A |
|---|---|---|---|
| Tryb ładowania: | Opłata CC 、 Opłata CV 、 Opłata CC-CV | Tryb rozładowania: | Rozładowanie CC discharge Rozładowanie CP |
| Prędkość procesora: | 2,0G powyżej | ||
| High Light: | tester urządzeń elektrycznych,sprzęt do testowania urządzeń przenośnych |
||

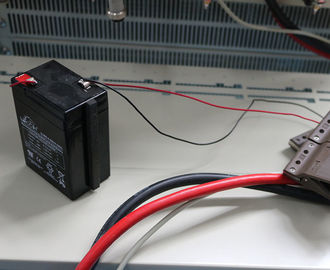

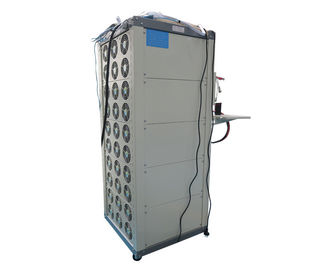

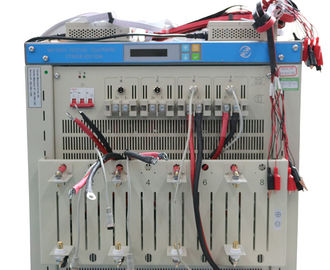

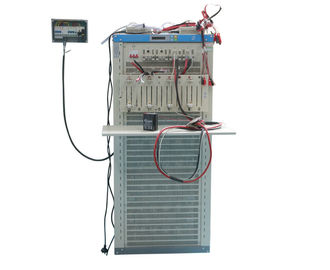

Testowanie urządzeń elektrycznych Tester urządzeń elektrycznych 20 V 100A do ładowania i rozładowywania baterii litowych
Wprowadzenie produktów
Ten system testowania baterii został opracowany w celu zaspokojenia popytu na rynku poprzez wieloletnie ciągłe innowacje. System jest ulepszoną wersją oprogramowania komputerowego Web BTS. Rozszerza możliwości testowania o napięcie i temperaturę pojedynczej baterii. Zapewnia również funkcję DCR, wybór wielu kanałów, funkcje stałego ładowania energii i tak dalej.
Środowisko klienta
| URZĄDZENIE | KONFIGURACJA |
| procesor | Pentium dwurdzeniowy powyżej |
| Prędkość procesora | 2,0 G powyżej |
| Pamięć | 2 G powyżej |
| Dysk twardy | Interfejs SATA, 160 GB powyżej |
| Format systemu plików | NTFS |
| OS | Microsoft Windows 2000 / XP lub nowszy |
| CD-ROM | DVD-ROM |
| Berło | USB, port Ethernet, interfejs szeregowy RS232 |
Środowisko serwera
| URZĄDZENIE | KONFIGURACJA |
| procesor | Pentium dwurdzeniowy powyżej |
| Prędkość procesora | 2,0 G powyżej |
| Pamięć | 2 G powyżej |
| Dysk twardy | Interfejs SATA, 500 GB powyżej |
| Format systemu plików | NTFS |
| OS | Microsoft Windows 2000 / XP lub nowszy |
| CD-ROM | DVD-ROM |
| Berło | USB, port Ethernet, interfejs szeregowy RS232 |
| Przełącznik | Huawei H3C |
| Moc | UPS z interfejsem USB |
Ustaw CT4004-20V100A na przykład:
Przedmiotów | parametry | |
|---|---|---|
| Moc wejściowa | AC 380V ± 10% / 50 Hz | |
| Rozkład | AD: 16bit; DA: 12bit | |
| Impedancja wejściowa | ≥1MΩ | |
| częstotliwość próbkowania | 10 Hz | |
| Funkcje kanału | stałe źródło prądu i stałe źródło napięcia z wykorzystaniem niezależnej struktury podwójnej pętli zamkniętej | |
| model sterowania kanałem | Niezależnie kontrolować | |
| Napięcie | Zakres napięć każdego kanału | Obciążenie 0.5V ~ 5V; rozładowanie 2,5V ~ 5V |
| Precyzja | ± 0,1% zakresu (pełny zakres) | |
| Rozkład | 0,3 mV | |
| Stabilność | ≤0,1% | |
| obecny | Aktualny zakres każdego kanału | Opłata 2A ~ 1000A; rozładowanie 2A ~ 1000A |
| Precyzja | ± 0,1% zakresu (pełny zakres) | |
| Rozkład | 0,06A | |
| stabilność | ≤0,1% | |
| Moc | Moc urządzenia | 5000 W |
| Rozkład | 0.3W | |
| Stabilność | ≤0,2% | |
| Czas | Aktualny czas reakcji | Czas odpowiedzi sprzętowej, gdy prąd zmienia się z 0A ~ 1000A: ≤20m |
| Zakres czasowy na krok | ≤2000h / krok | |
| Rozkład | 1s | |
| Precyzja | 10 -4 s | |
| Zapis danych | Stan rekordu | Czas △ t: (1 ~ 60000s) |
| Napięcie △ U: (5mV ~ 5V) | ||
| Aktualny △ I: (1000mA ~ 1000A) | ||
| Częstotliwość zapisu | 1 Hz | |
| Opłata | Tryb ładowania | Opłata CC, opłata za CV, opłata CC-CV |
| rozładować się | Tryb rozładowania | Wyładowanie CC, wyładowanie CP |
| Cykl | Skala | 1 ~ 60000 razy |
| Kroki na cykl | 255 | |
| gniazda pętli | obsługuje 3 warstwy | |
| Ochrona bezpieczeństwa | Chroń oprogramowanie |
|
| ||
| ||
| Chroń sprzętowo | dodano moduł zabezpieczający dla odwrotnej polaryzacji | |
| próbka do badania napięcia i prądu | Połączenie 4-przewodowe | |
| Hałas | ≤65dB | |
| Tom | Obudowa 36U, W * D * H 606 * 606 * 1790 (mm) | |
Na przykład ustaw pomocnicze urządzenie testujące CT4004-20V100A
Przedmiotów | Parametry | |
|---|---|---|
| Rodzaj | Napięcie | |
| Temperatura | ||
| Napięcie | Zakres wprowadzenia | 0V ~ 5V |
| Precyzja | ± (0,05% odczytu + 0,05% zakresu) | |
| Temperatura | Zasięg | -25 ℃ ~ 110 ℃ |
| Precyzja | ± (1% odczytu + 1 ℃) | |
| Rozkład | 0,1 ℃ | |
| Warunek końcowy | Napięcie pomocnicze, temperatura pomocnicza | |
| Warunki ochrony bezpieczeństwa | Potrafi ustawić warunki bezpieczeństwa dla kanałów pomocniczych, w tym górnego napięcia pomocniczego, dolnego napięcia pomocniczego, górnej temperatury pomocniczej, niższego napięcia pomocniczego | |
| Kanały pomocnicze w każdej temperaturze urządzenia | 1 ~ 32 (opcjonalnie) | |
| Kanały pomocnicze w każdym napięciu jednostki | 1 ~ 32 (opcjonalnie) | |
| Objętość jednostki | Obudowa 3U, 482,6 * 378 * 130 (mm) | |
