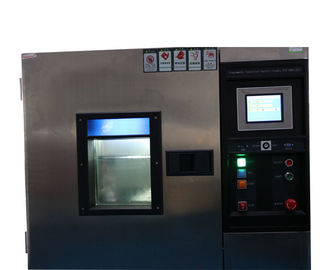

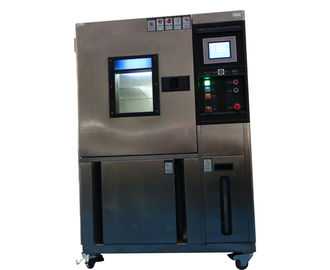

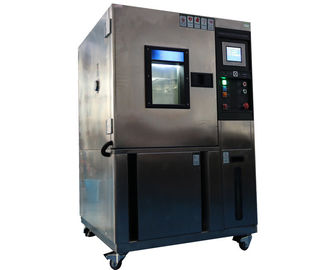

Tester urządzeń elektrycznych IEC 60068, programowalna komora wilgotności temperatury 150L

IEC 60068 Urządzenie elektryczne do testowania Programowalna komora robocza do pomiaru wilgotności temperatury wody 150L

Informacje o produkcie

To urządzenie testowe może symulować różne warunki otoczenia.Tak więc właściwe jest, aby testować wydajność materiału, takich jak odporność na ciepło, odporny na zimno, odporny na wilgoć, odporny na suchą. Został zaprojektowany i wyprodukowany zgodnie ze standardowym wymaganiem IEC 60068-2-1.1990, IEC60068-2-2.1974 i ect.

parametry techniczne

1. Objętość robocza: 150 litrów

2. Zakres temperatury: -4 0 ℃ ~ + 150 ℃

3. Zakres wilgotności: 20 % RH ~ 98 % RH

* Uwaga: Proszę zapoznać się z poniższą tabelą zasięgu wilgotności!

4. Dokładność regulacji temperatury i wilgotności: ± 0,2 ℃; ± 2,5% RH.

* Aby zagwarantować wydajność powyżej 2 ~ 4, należy zmierzyć 30 minut po stabilnym pomiarze temperatury!

5. Równomierność rozkładu temperatury i wilgotności: ± 2 ℃; ± 3% RH.

* Uwaga: Aby zagwarantować wydajność poniżej 6 ~ 11, pozycje pomiarowe powinny wynosić 1/6 pozycji każdej ze ścian strefy testowej i powinny być mierzone 30 minut po stabilnej temperaturze!

6. Czas ogrzewania: Ogrzewanie od temperatury pokojowej do 150 ℃, całkowity czas ogrzewania wynosi 50 minut (w stanie bez obciążenia).

7. Czas chłodzenia: chłodzenie od temperatury pokojowej do -40 ℃, całkowity czas chłodzenia wynosi 40 minut (w stanie bez obciążenia).

8. Wymiary komory wewnętrznej: powierzchnia testowa: 5 0 × 60 × 50 cm (szer. × wys. × gł.).

* Uwaga: Objętość umieszczania próbek nie powinna przekraczać 2/3 pojemności strefy testowej.

9. Powierzchnia instalacji urządzenia: co najmniej 920 × 1600 × 870 cm (szer. × wys. × gł.).

10. Drzwi komory testowej: 80 × 105 cm (szer. × wys.), Łącznie 1.

11. Źródło zasilania: AC 1 ∮ 22 0 V 50 Hz MAX 4 0 A

Struktura

A. Struktura komory:

SUS # 304, grubość płyty 1 mm.

Materiał izolacyjny: PU Foaming, grubość 100 mm.

B. Chłodzenie układu obiegu chłodniczego:

1. Systemy chłodnicze:

za. R404 Układ obiegu chłodniczego

b. R23 Układ obiegu chłodniczego

2. Skraplacz: chłodzony powietrzem

3. Tryb rozszerzania: Kapilara

4. Parownik: tryb pętli powietrza

C. Układ ogrzewania:

Grzałka: 220 V 2 KW

D. System nawilżania:

1. Nawilżacz: podgrzewacz ze stali nierdzewnej 220 V 2. KW × 1 SET.

2. Zlew z gazy wilgotności i system dostarczania wody z nawilżacza: tryb automatycznego uzupełniania.

E. Automatyczny system kontroli:

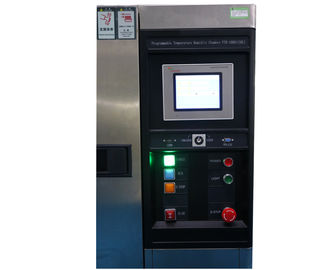

1. Sterowanie PLC TEMI880 .

* Zapoznaj się z instrukcją sterownika na płycie CD.

2. Czujniki temperatury i wilgotności: RTD (sucha żarówka / mokra żarówka).

* Kontrolowane przez obwód.

F. Systemy obiegu powietrza i drenażu:

1. Przewód powietrza pętli: 1 grupa

za. materiał: stal nierdzewna SUS # 304.

b. Dmuchawa powietrza: 1 ∮ 220 V 6 0W × 1 SET

2. Średnica rury spustowej.

G. System ochrony:

Wyłącznik zabezpieczenia przed nadmierną temperaturą

Ochrona przed brakiem wody

Przełącznik elektromagnetyczny i zabezpieczenie przed przeciążeniem

Bez przełącznika bezpieczników

Zabezpieczenie przed przeciążeniem sprężarki

Bezpiecznik obwodu sterowania
