Nazwa marki: | HongCe |
Numer modelu: | NF-2 |
MOQ: | 1 zestaw |
Cena £: | Negotiatable |
Warunki płatności: | L/C, T/T |
Zdolność do zaopatrzenia: | 10 ZESTAWÓW MIESIĘCZNIE |
IEC60695-11-5 Tester płomienia igły Sterownik PLC, 7-calowa kolorowa obsługa ekranu dotykowego, pilot na podczerwień
Standard
IEC60695-11-5 Płomienie testowe - metoda testu płomienia igłowego - urządzenie, układ badań potwierdzających i wytyczne
Podanie
Ta część normy IEC60695 określa test płomienia igły, aby symulować efekt małego płomienia, który może wynikać z błędu, w celu oceny za pomocą techniki symulacji zagrożenia pożarowego.
Próbka
Oświetlenie, urządzenia elektryczne niskiego napięcia, urządzenia gospodarstwa domowego, elektronarzędzia obrabiarek, silniki elektryczne, narzędzia elektryczne, przyrządy elektroniczne, przyrządy elektryczne, złącza elektryczne, takie jak sprzęt elektryczny i elektroniczny oraz części, elementy, w tym materiały izolacyjne, tworzywa sztuczne lub inne stałe materiały palne.
Cecha
Tester płomienia igły składa się z palnika o średnicy 0,9 mm, który przechyla się z aniołem o 45 ° i dostarcza mu gaz butanowy. Zagrożenie pożarowe sprzętu w przypadku flammule wewnątrz urządzenia, które powstało w wyniku awarii, ocenia się, czy można zapalić próbkę, czy czas spalania i długość.
Parametry
ParametryModel | NF-2 | ||
Napięcie robocze | 220 V / 50 Hz | ||
Tryb sterowania | Sterowanie PLC, 7-calowy kolorowy ekran dotykowy, z pilotem na podczerwień | ||
Combustor | Średnica otworuφ0,5 mm ± 0,1 mm, OD ≤ 0,9 mm, L ≥ 35 mm, stal nierdzewna | ||
Kategoria gazu | Butan lub propan gaz o czystości co najmniej 95% (można użyć gazowanego lżejszego gazu) | ||
Wysokość płomienia | Regulacja 12 ± 1 mm (z wskaźnikiem wysokości płomienia) | ||
Wymóg dotyczący ocieplenia płomieniem | Od 100 ° ± 5 ° C do 700 ° ± 3 ° C, czas dla wartości standardowych w granicach 23,5 ± 1S | ||
Kąt spalania | Pochylenie 45 ° (testowanie) lub pionowe (podczas regulacji wysokości płomienia) | ||
Taca | Warstwa z jedwabnego papieru (12 ~ 30g / m³) pokryta jest płytą sosnową grubości 10 mm, w odległości 200 ± 5 mm poniżej próbki testowej | ||
Timer / podtrzymywane spalanie | 0-9999X0,1S | ||
Odległość pomiaru temperatury | Odległość między górną częścią palnika a badaną próbką: 8 ± 1 mm | ||
Kalibracja temperatury | Pomiar temperatury głowicy miedzianej: Φ 4 ą 0,01mm, waga: 0,58 ą 0,01g | ||
Termopara temperatury: Amerykańska oryginalna Omega φ0.5 pancerz niklowo-chromowo-niklowy drut aluminiowy K-Termopara, odporność temperaturowa 1100 ° | |||
Odległość pomiaru temperatury: 6 ± 0,5 mm | |||
Kontrola objętości powietrza | Wysokość płomienia można regulować, regulując przepływomierz | ||
Procedura testowa | Automatyczna kontrola, niezależny układ wydechowy | ||
Oświetlenie | Wyposaż się w oświetlenie w komorze testowej, z kontrolą | ||
Komora testowa i wymiary | > 0,5 sześcianu, tło z czarnego jonu, z wentylatorem wyciągowym, rozmiar: 1100 * 550 * 1200 mm, waga: 130 kg |

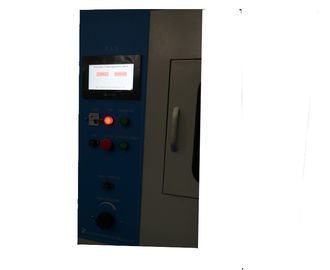

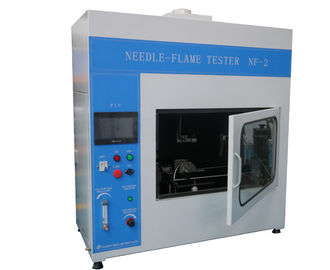

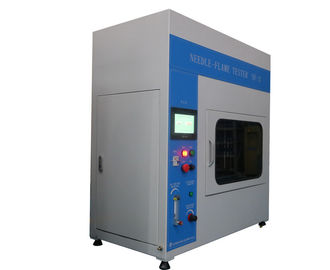

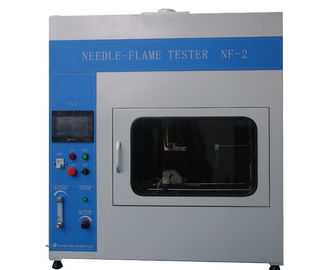

Zdjęcie dla odniesienia
