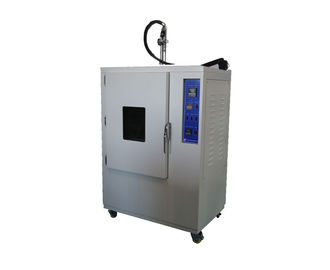

ISO16750.4 Klauzula 5.4 Pojazdy drogowe System badania rozprysków w wodzie Splash 3s poniżej 0-4 ° C w symulowanych środowiskach
A. Wprowadzenie do systemu:
Jest zgodny z ISO16750.4clause 5.4: Test na szok pod wodą, Jest używany do testowania bezpieczeństwa w symulowanych środowiskach systemów elektrycznych i elektronicznych, które mogą być zalane wodą w różnych pojazdach drogowych.
B. parametry techniczne:
Model | HH0807A |
Próbka | System elektryczny i elektroniczny może być narażony na rozpryski wody w pojazdach drogowych |
Rozmiar studio | 100 × 105 × 108 (D × W × H) cm |
Obszar stanowiska testowego | φ60cm |
Łożysko stanowiska badawczego | 50 kg |
Regulacja wysokości stanowiska pomiarowego | 20 cm |
Zakres temperatury | RT + 10 ℃ ~ 150 ℃ |
Szybkość ogrzewania | RT + 10 ℃ ~ 150 ℃ ≤40min |
Moc | AC230V 50 Hz lub niestandardowe |
Układ sterowania | Sterowanie elektryczne Mitsubishi PLC |
Interfejs operacyjny | Obsługa 7-calowego, kolorowego ekranu dotykowego |
Model testowy | Test wody rozbryzgowej |
Cykl testowy | Domyślnie 100 cykli, 0-9999 może być ustawione |
Czas rozpryskiwania | 3s |
Testuj płyn | Woda dejonizowana lub + 5% NaCl lub + 3% Arizona Fine Dust |
Sprawdź temperaturę wody | 0-4 ° C |
Tempo schładzania | 20 ℃ ~ 2 ℃ ≤60min |
Przepływ wody | 3-4L / 3s |
Odległość między dyszą strumieniową a próbką testową | 325 ± 25 mm |
Orientacja wody rozpryskowej | Próbkę umieszcza się na stole obrotowym zgodnie z rzeczywistym zastosowaniem, zgodnie z aktualną sytuacją, aby wybrać pozycjonowanie (rozprysk jednokierunkowy) lub tryb rotacji (natrysk wielokierunkowy) |
Ogrzewanie DUT | System grzewczy |
Wprowadzenie do projektowania strukturalnego
Produkt ten jest wykonany z wysokiej jakości materiałów, przetwarzanych przez zaawansowane urządzenia przetwórcze, a powierzchnia zewnętrznej obudowy jest rozpylana, piękna i płaska. Kolor jest skoordynowany, łuk jest zaprojektowany, a linie są gładkie i naturalne. Wykładzina została zaprojektowana jako przestrzeń zamknięta podczas pracy i wykonana jest z importowanej wysokiej jakości stali nierdzewnej. Wewnętrzny uchwyt na próbki i inne akcesoria akcesoriów są wykonane ze stali nierdzewnej, o rozsądnej konstrukcji i trwałości. Zgodnie z założeniem zgodności z normami krajowymi, sprzęt jest bardziej praktyczny i łatwy do kontrolowania w oparciu o stabilność wszystkich aspektów. Ponadto urządzenie charakteryzuje się łatwą instalacją, prostą obsługą i łatwą rutynową konserwacją.
1. Zewnętrzna obudowa urządzenia wykonana jest z wysokiej jakości ocynkowanej blachy stalowej obrabiarki CNC, a powierzchnia zewnętrznej obudowy jest rozpylana, co jest bardziej gładkie i piękne.
2. Wewnętrzny zbiornik to wysokiej jakości panel lustrzany ze stali nierdzewnej SUS316; w celu ułatwienia recyklingu pożywki testowej i czyszczenia po Zui, spód pracowni sprzętowej został zaprojektowany jako lejek;
3. Czyszczenie sprzętu: Wewnątrz studia sprzętowego znajduje się wiele wysokotemperaturowych antykorozyjnych głowic rozpylających. Po zakończeniu programu wyposażenia elektrozawór zostaje otwarty, a dysza czyszcząca połączona z wodą wodociągową to wielokierunkowe studio do prania;
4. Urządzenie do przesuwania dyszy: dysza jest zamocowana na górnym i dolnym wsporniku za pomocą warstwy izolacji termicznej. Gdy temperatura jest wysoka, wspornik wychodzi z komory roboczej i szybko przemieszcza się do pomieszczenia roboczego podczas natryskiwania;
5. Przepływomierz: elektroniczny przepływomierz służy do pomiaru przepływu wody testowej, która może kontrolować, regulować, wyświetlać i gromadzić przepływ. Sygnał wyjściowy 4 ~ 20mADC przez konwerter, połączyć się z kontrolerem centralnym, sterować nim i wyświetlać;
6. Materiał izolacyjny: bawełna bawełniana o wysokiej gęstości, zapewniająca izolację i utrzymująca stabilną temperaturę w pomieszczeniach;
7. Drzwi są wyposażone w przezroczyste okienko do obserwowania zmiany próbki wewnętrznej. Okno obserwacyjne wykonane jest z wielowarstwowego hartowanego szkła hartowanego;
8. System mieszający przyjmuje silnik wentylatora o długiej osi i odporny na wysokie temperatury, wieloczęściowy wirnik ze stali nierdzewnej, w celu osiągnięcia pionowego cyklu dyfuzji pionowej, tak aby temperatura i wilgotność w laboratorium były jednolite i stabilne;
9. Dwustronna, odporna na wysoką temperaturę listwa uszczelniająca o wysokiej wytrzymałości jest stosowana między drzwiami a szafką, aby zapewnić uszczelnienie obszaru testowego. Wewnętrzny materiał drzwi wykonany jest ze stali nierdzewnej, a uchwyt drzwi wykonany jest bez reakcji, co ułatwia obsługę;
10. Otwór testowy (lewa strona urządzenia) może być użyty do zewnętrznego testowego kabla zasilającego lub kabla sygnałowego (otwór 50 mm);
11. Pompa i układ chłodniczy urządzenia są zainstalowane na dole, a sprężarka jest importowana z marki Taikang we Francji, aby zapewnić efekt chłodzenia i niezawodność.
12. Zamontuj wysokiej jakości ruchome kółko PU z nieruchomą pozycją na spodzie maszyny, które może z łatwością przesunąć maszynę do wyznaczonej pozycji i naprawić kółko po Zui;
13. Część kontrolna urządzenia jest zaprojektowana po prawej stronie urządzenia. Jest on rozprowadzany z regulatorem temperatury, przełącznikiem sterującym, zbiornikiem wody itp. Jest łatwy w obsłudze, prosty i łatwy w utrzymaniu.
Układ sterowania i ochrony obwodu
Z 7-calowym ekranem dotykowym LCD, sterownik PLC może odpowiednio kontrolować temperaturę, pompę i czas przepływu; przepływ jest bezpośrednio wyświetlany na ekranie dotykowym.
1. Importowanie komponentów;
2. Brak zabezpieczenia wyłącznika;
3. Przeciążenie, przecieki, całkowicie zaciskane listwy zaciskowe;
4. Z automatycznym wyłączaniem i inną ochroną;
System chłodzenia
1. Kompresor: całkowicie zamknięty France Taikang;
2. Metoda chłodzenia: mechaniczne chłodzenie;
3. Tryb kondensacji: wymuszone chłodzenie powietrzem;
4. Czynnik chłodniczy: R404A (przyjazny dla środowiska);
5. Cały rurociąg systemowy jest testowany pod kątem testu szczelności i szczelności 48H;
6. System ogrzewania i chłodzenia jest całkowicie niezależny;
7. Wewnętrzna spiralna rura miedziana z czynnikiem chłodniczym;
8. Parownik pochyły;
9. Suchy filtr, okno przepływu czynnika chłodniczego, zawór naprawczy, separator oleju, zawór elektromagnetyczny i zbiornik cieczy są importowane oryginalne części;
Warunki użytkowania
1. Temperatura otoczenia: 5 ° C ~ +32 ° C
2. Wilgotność otoczenia: ≤85%
3. Wymagania dotyczące zasilania: trójfazowy system pięcioprzewodowy AC380 (± 10%) V / 50HZ
4. Zainstalowana fabrycznie pojemność: około 16 kW
