Sonda testowa IEC 60065 2014 do weryfikacji ochrony przed dostępem palcem

Sonda testowa IEC 60065 2014 do weryfikacji ochrony przed dostępem palcem

Nazwa marki: HongCe
Numer modelu: HT-I02T
MOQ: 1 zestaw
Cena £: Negotiatable
Warunki płatności: L/C, T/T
Zdolność do zaopatrzenia: 10 ZESTAWÓW MIESIĘCZNIE
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
Calibration certificate(cost additional)
Wspólne 1:
30 ± 0,2
Wspólne 2:
Długość palca:
80 ± 0,2
Koniec palca do przegrody:
180 ± 0,2
Cylindryczny:
R2 ± 0,05
Kulisty:
R4 ± 0,05
Szczegóły pakowania:
Aluminiowe pudełko
Podkreślić:

sprzęt do pomiaru dźwięku

,

sprzęt do testowania upadku

Opis produktu
IEC 60065: 2014, punkt 9.1.1.3 Sonda testowa B

Standard

Zgodny z normą IEC 60065: 2014, punkt 9.1.1.3, 13.4, sonda pomiarowa B 6 wg normy IEC 610, rysunek 2, IEC 60950 rysunek 2A, IEC 60884, IEC 60335, UL507 i UL1278 rysunek 8.4.

Podanie:

Sonda ta służy do weryfikacji podstawowej ochrony przed dostępem do niebezpiecznych części. Służy także do sprawdzania ochrony przed dostępem za pomocą palca.

Próbka:

Łatwo dostępne części pod napięciem obudowy lub części mechaniczne.

Cecha:

Sonda z palcem testowym składa się z dito, palca, podstawy i izolowanego uchwytu, który symuluje charakterystykę ludzkiej ręki. Ma dwa ruchome złącza, które mogą być zakrzywione pod kątem 90 °. Możliwość dostosowania: może być użyty do testu odporności na wstrząsy elektryczne, gdy jest wyposażony w wtykowe wtyczki bananowe i złącze amfetolowe na końcu rękojeści, lub używany do testu ochrony obudowy, gdy otwarty gwintowany otwór M6 na końcu rękojeści (połączony z ciągnięciem i naciśnij dynamometr).

Parametry (mm):

Model HT-I02 HT-I02A HT-I02B HT-I02T
Imię Standardowy palec testowy Okrągły przegroda testowa Duży palec do testowania deflektorów Standardowy palec testowy z siłą
Wspólny 1 30 ± 0,2 30 ± 0,2 30 ± 0,2 30 ± 0,2
Wspólne 2 60 ± 0,2 60 ± 0,2 60 ± 0,2 60 ± 0,2
Długość palca 80 ± 0,2 80 ± 0,2 100 ± 0,2 80 ± 0,2
Koniec palca z przegrodą 180 ± 0,2 180 ± 0,2 ---- 180 ± 0,2
Cylindryczny R2 ± 0,05 R2 ± 0,05 R2 ± 0,05 R2 ± 0,05
Kulisty R4 ± 0,05 R4 ± 0,05 R4 ± 0,05 R4 ± 0,05
Kąt cięcia pod kątem cięcia 37 o 0 -10 ' 37 o 0 -10 ' 37 o 0 -10 ' 37 o 0 -10 '
Stożek palca 14 o 0 -10 ' 14 o 0 -10 ' 14 o 0 -10 ' 14 o 0 -10 '
Średnica palca testowego Ф12 0 -0,05 Ф12 0 -0,05 Ф12 0 -0,05 Ф12 0 -0,05
Średnica przekroju AA Ф50 Ф50 ---- Ф50
Szerokość przekroju AA 20 ± 0,2 ---- ---- 20 ± 0,2
Średnica deflektora Ф75 ± 0,2 Ф75 ± 0,2 Ф125 ± 0,2 Ф75 ± 0,2
Grubość przegród 5 ± 0,5 5 ± 0,5 ---- 5 ± 0,5
Siła ---- ---- ---- Z siłą 10N, 20N, 30N
Zastosowany standard IEC61032-1 IEC60335-1 IEC60335-2-14 IEC60529-1

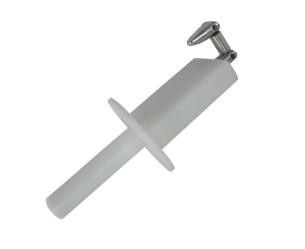

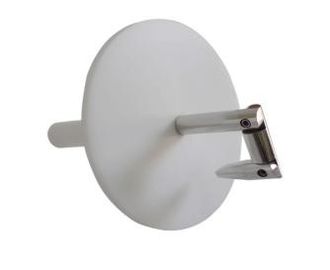

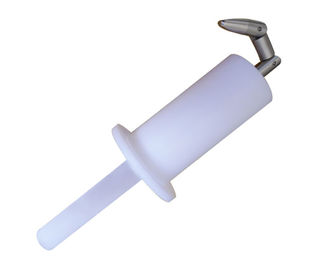

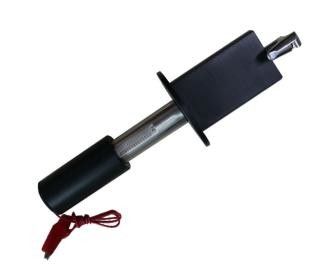

Obrazek dla odniesienia :
