Informacje audio-wideo Elektryczny system testowania wibracji ze wzmacniaczem mocy, kontrolerem i wentylatorem chłodzącym

Test informacyjny audio-wideo IEC 60065 Elektryczny system testowania wibracji

Elektryczny test wibracyjny DC-2000

Informacje o produkcie:

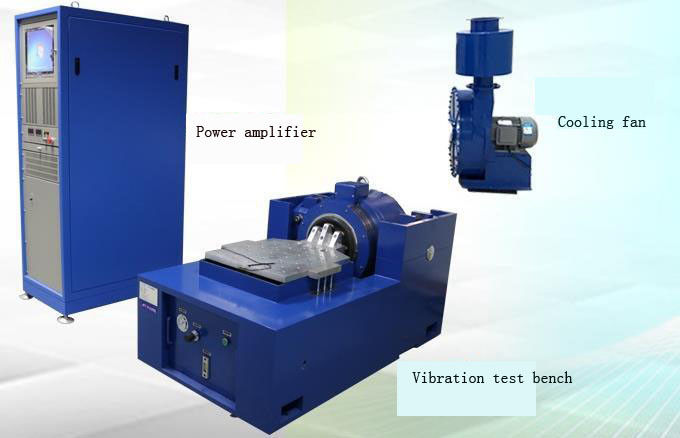

Układ do badań wibracji składa się z czterech części: stołu do badań wibracji, wzmacniacza mocy, sterownika i wentylatora chłodzącego.

1. Stanowisko do badań wibracji

Zasada działania stołu wibracyjnego:

Przewód energetyzujący jest napędzany siłą elektromagnetyczną w polu magnetycznym. Gdy koło dynamiczne w obwodzie magnetycznym ławki wibracyjnej elektromagnetycznej przechodzi sygnał prądu przemiennego, w obwodzie magnetycznym generowana jest siła wzbudzająca.

Dynamiczne kółko:

Najważniejszą częścią elektrycznego stołu wibracyjnego jest koło dynamiczne, koło dynamiczne jest systemem aktywnym. Napędza cewkę, która jest umieszczona w roboczym szczelinie powietrznej generowanej przez układ obwodu magnetycznego, aby uzyskać swobodne drgania w górę i w dół poprzez zasilanie cewki napędzającej.

Cewka wzbudzenia:

Cewka wzbudzenia elektrycznego stołu wibracyjnego jest podzielona na górne wzbudzenie i niższe wzbudzenie. Obydwa razem z dynamiczną cewką tworzą dwa wzajemnie prostopadłe pola magnetyczne. Cewki są przycinane do siebie w celu wytworzenia siły indukcji magnetycznej po zasileniu energią, w ten sposób stół wibracyjny generuje wymaganą siłę przyciągania poprzez cięcie między cewką dynamiczną a wzbudzeniem.

2. Wzmacniacz mocy

Zasada działania wzmacniacza mocy: trójfazowa moc prądu przemiennego jest izolowana przez transformator częstotliwości mocy, a wiązka jest przesyłana do trójfazowego filtra pełnego mostka, a następnie zasilacz prądu stałego o niskiej częstotliwości jest przesyłany do H -transformator przez filtrowanie kondensatora, a fala napięcia wyjściowego przechodzi w tryb normalny i cewka dławika trybu wspólnego, jest filtrowana i wyprowadzana do stołu wibracyjnego.

3. Część kontrolna

Nasz kontroler korzysta z najbardziej zaawansowanego na świecie algorytmu DSP i algorytmu sterowania, 32-bitowego procesora zmiennoprzecinkowego 450MHz DSP, 24-bitowego ADC o wysokiej wydajności i dynamicznego zakresu do 130 dB, zapewniającego niezawodną jakość sterowania. W tym samym czasie kontroler może dostarczyć Ci najbardziej wszechstronny moduł oprogramowania do kontroli wibracji, w tym: losowy, sinusoidalny, klasyczny szok, wyszukiwanie rezonansu i zatrzymanie, kontrola spektrum reakcji na szok, sinus i losowość, sinus i sinus, przypadkowy i losowy, długookresowy kształt fali Reprodukcja i inne funkcje dostępności. Każdy moduł funkcyjny zapewnia funkcje podstawowe i opcjonalne, a użytkownik może w razie potrzeby dostosować wymagane funkcje.

(Powyższe urządzenia można wbudować w skrzynkę wzmacniacza mocy w celu zapewnienia ogólnej pracy lub można je umieścić oddzielnie)

4. Pionowy blat ekspansyjny

Parametry :
