Szczegóły Produktu:
Zapłata:
|
| standardowe: | IEC60669 | Próbka badana: | Samostabilne przełączniki lamp |
|---|---|---|---|
| Kontroli: | Sterowanie PLC | Stacja: | 3 stacje |
| Udar testowy: | 0,1 ～ 100 mm | Test prędkości: | 0,1 ～ 200 mm / s |
| High Light: | sprzęt do testowania światła,testowanie opraw |
||
IEC60669-1 Samastabilne przełączniki lamp Sterowanie PLC W pełni automatyczny tester wytrzymałości na zerwanie
Wprowadzenie produktów :
To urządzenie nadaje się do testowania zdolności wyłączania i testowania normalnej żywotności przełączników przeznaczonych do samozastabilnych obciążeń lamp. Przełączniki przeznaczone do obciążeń lampy samostatecznikowej (SBL) muszą wytrzymywać, bez nadmiernego zużycia lub innego szkodliwego działania, obciążenia elektryczne i termiczne występujące podczas sterowania obwodami lampy samostatecznikowej. Aby sprawdzić, czy wyłącznik nie doznał wyładowań łukowych ani nie nastąpiło spawanie styków, należy zaobserwować wszelkie zjawisko przylegania styków lub zjawisko długotrwałego zamknięcia lub rozłączenia, aby sprawdzić, czy nadmierne zużycie lub inne szkodliwe konsekwencje.
Ten system został zaprojektowany i wyprodukowany zgodnie z normą IEC60669-1: 2017, klauzula 19.3 i IEC60669-2-1: 2015, klauzula 19.109. Jest to w pełni automatyczny system testowy oparty na czytelności testu przełącznika o napięciu znamionowym 250 V, w tym inteligentny przemysłowy system sterowania (wbudowany oscyloskop), tester wytrzymałości przełączników i samostatecznikowy moduł obciążenia lampy. (Przełącznik o napięciu znamionowym 130 V musi być osobno skonfigurowany z samostatecznikowym modułem ładującym lampy)
Funkcja produktu:

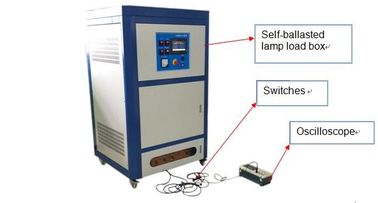

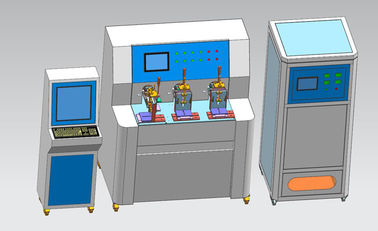

1. System składa się z inteligentnego przemysłowego systemu sterowania, testera wytrzymałości przełączników i samobalansowanej skrzynki obciążeniowej lampy. Wśród nich tester żywotności przełączników i samostatecznik obciążeniowy lampy mogą być używane osobno.

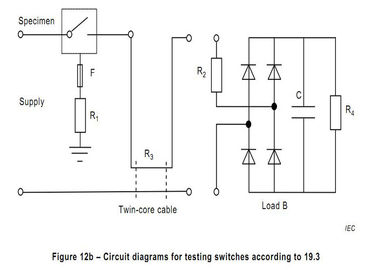

2. Inteligentny przemysłowy system sterowania jest przeznaczony głównie dla wbudowanego oscyloskopu IEC60669-1: 2017, klauzula 19.3, kiedy włącznik światła LED jest włączony, może gromadzić napięcie, prąd, wartość szczytową prądu I wartość szczytową i wartość całkowitą I 2 t tego obwodu i może generować przebieg prądu. A poprzez obliczenia systemowe, w porównaniu ze standardowymi danymi, dokonaj oceny z zastrzeżeniem lub bez zastrzeżeń.
3. Tester żywotności przełącznika składa się z trzech niezależnych mechanizmów liniowych i elektrycznego układu sterowania. Może być używany do testowania zdolności wytwarzania i hamowania przełącznika liniowego (przycisk, klawisz, typ statku, przełącznik) oraz testu normalnej pracy. Maszyna jest napędzana serwosilnikiem i sterowana przez PLC. Może ustawić czasy testu, prędkość testu, okres „włączenia” (25 + 5 0%) czasu „wyłączenia” (750–5%) i skok testu. Za pomocą portu przyłączeniowego obciążenia można w razie potrzeby podłączyć różne obciążenia testowe, takie jak obciążenie lampy z żarnikiem wolframowym, obciążenie lampy ze statecznikiem zewnętrznym, obciążenie telewizora, obciążenie indukcyjne, obciążenie pojemnościowe, obciążenie silnika i tak dalej.

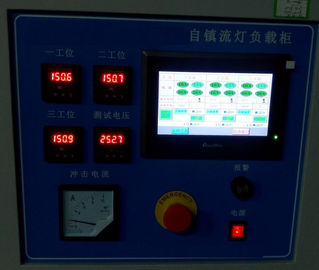

4. Samostatecznik lox ładunkowy został wstępnie ustawiony na standardowe warunki obciążenia przed wysyłką. Dopóki napięcie testowe jest ustawione na 250 V ~, operator naciska przycisk przełącznika tym samym prądem znamionowym, co testowany przełącznik, a jego moc znamionowa, kształt fali impulsu, I szczyt i I 2 t spełniają odpowiednie wymagania standard. Cała maszyna ma 3 kanały, tylko dla przełączników o napięciu znamionowym 250 V, z czego dwa kanały mają moc 250 W (IEC60669-1: 2017, klauzula 19.3), a drugi kanał ma 400 W (IEC60669-2-1: 2015, klauzula 19.109) . Ten samostatecznik balastowy ma tryb kalibracji i dedykowany port kalibracji, wbudowaną płytkę zamykającą 90 stopni, połączoną z przemysłowym systemem sterowania, może generować przebieg, I wartość prądu szczytowego i I 2 t wartości energii, w pełni spełniają standardowe wymagania dotyczące kalibracji sprzętu .
Parametry techniczne:
| Pozycja | Zawartość |
| Moc | Jednofazowy z uziemieniem AC220V ± 5% / 50Hz |
| Inteligentny system kontroli przemysłowej | IPC: IPC-810E Oprogramowanie konfiguracyjne: E5 Oscyloskop: Tektronix lub Agilent Moduł akwizycji: wiele WDH = 600 * 500 * 1450 mm, proszkowe elektrostatyczne natryskiwanie powierzchniowe |
| Przełącz tester wytrzymałości | Stacja: 3 niezależne stacje testowe System sterowania: 7-calowy kolorowy ekran dotykowy LCD + sterownik PLC + silnik serwo. Posiada interfejs komunikacyjny, który jest wygodny do użytku online lub komunikacji z innymi urządzeniami (np. Różnymi obciążeniami), umożliwiając zbieranie danych i statystyki. Skok testowy: 0,1 ～ 100 mm, można wstępnie ustawić Prędkość testowa: 0,1 ～ 200 mm / s, można wstępnie ustawić Czas włączenia / wyłączenia: okres włączenia powinien wynosić (25 + 5 0)% całego cyklu, a okres wyłączenia (750 -5)%, 0,1 .9 99,9 można ustawić Szybkość pracy: Można ustawić 3 - 40 razy, związane z suwem testowym, prędkością testową i ustawieniem czasu włączenia / wyłączenia Wykrywanie alarmu: Wbudowany obwód wykrywający, gdy produkt zostanie wykryty jako niekwalifikowany, pojawi się alarm dźwiękowy i wizualny oraz komunikaty tekstowe: 1. Kiedy przełącznik jest połączony, następuje ciągłe przewodzenie; 2. Kiedy przepala się porażenie prądem, nie można go podłączyć; 3. Kiedy pojawi się liczba. Port przyłączeniowy obciążenia: w razie potrzeby można podłączyć różne obciążenia testowe, takie jak obciążenie lampy z żarnikiem wolframowym, obciążenie lampy ze statecznikiem zewnętrznym, obciążenie telewizora, obciążenie indukcyjne, obciążenie pojemnościowe, obciążenie silnika i tak dalej. Wymiary: W1250 mm × D650 mm × H1150 mm ； Waga: 100 kg. |
| Skrzynia ładunkowa lampy z balastem | Cyfrowa wartość napięcia: Zakres 0 ~ 300 V, dokładność 0,5, Cyfrowa wartość mocy: 0 ~ 9 kW, dokładność 0,5 Kanał wyjściowy: 3 kanały (dwa kanały mają moc 250 W, a drugi kanał ma moc 400 W) Napięcie znamionowe przełącznika: 250 V ~, napięcie wejściowe jest regulowane, wszystkie parametry robocze są ustawione na 250 V ~, w tym przebiegi W, I szczytowe , I 2 t oraz przebiegi prądu rozruchowego. Prąd znamionowy 10A, 13A, 16A, 20A cztery opcjonalne Każde urządzenie posiada urządzenie sterujące zamykaniem (funkcja „kalibracji” na ekranie dotykowym), za każdym razem, gdy jest pod przewodnictwem kąta 90 stopni, funkcja ta może być wykorzystana do wstępnej kalibracji sprzętu i weryfikacji pomiarów. Dzięki funkcji długiego włączania / wyłączania można ustawić czas ochrony 1 ~ 99S, ochronę przed alarmem wyłączenia. |
| Użyj środowiska | Temperatura 5 ~ 40 ° C, wilgotność względna 20 ~ 90% RH, ciśnienie atmosferyczne 80 ~ 106 kpa. Bez silnych wibracji, bez zakłóceń elektromagnetycznych, bez pyłu, żrącego gazu, dobre odprowadzanie ciepła. |
