Silnik serwo IEC Wyposażenie testowe / przełącznik i wtyczka - Sterowanie gniazdem PLC 2 stacje Sprzęt wytrzymałościowy

Silnik serwo IEC Wyposażenie testowe / przełącznik i wtyczka - Sterowanie gniazdem PLC 2 stacje Sprzęt wytrzymałościowy

Nazwa marki: HongCe
Numer modelu: HC9914B
MOQ: 1 zestaw
Cena £: Negotiatable
Warunki płatności: T/T
Zdolność do zaopatrzenia: 10 zestawów / miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
calibration certificate
Stacja robocza:
2
Interfejs operacyjny:
7-calowy ekran dotykowy
Tryb jazdy:
Siłownik
System sterowania:
Mitsubishi PLC
Udar testowy:
Liniowy: 0 ~ 100 mm, regulowany
Wymiary:
1300 mm x 800 mm x 600 mm
Szczegóły pakowania:
Sklejka
Podkreślić:

iec tester

,

sprzęt do badań laboratoryjnych

Opis produktu

Przełącznik sterujący i wtyczka IEC 60884 Sterownik PLC 2 stacje Sprzęt do testowania wytrzymałości

Informacje o produkcji

Maszyna testowa została zaprojektowana i wyprodukowana zgodnie z normami IEC60884-1 klauzula 20 i 21 rys. 16, IEC60669-1 itp. Ma ona zastosowanie do testowania zdolności wyłączania przełączników i testu normalnej żywotności w gospodarstwach domowych i podobnych stałych instalacjach elektrycznych, również odpowiednich do wtyczek i zdolność wyłączania gniazd i testowanie normalnej żywotności gospodarstwa domowego i podobnych celów. Sprzęt testowy symuluje przełączniki, wtyczki i gniazda, styki bezpiecznika podczas długotrwałego obrotu, działania wkładania i wyjmowania, w celu oceny, czy przełączniki, wtyczki i gniazda, styki bezpiecznika są w stanie wytrzymać normalne użycie uszkodzeń mechanicznych i zmęczenia elektrycznego, oraz czy punkty kontaktowe mają zjawisko adhezji, długookresowe zjawiska zamknięte lub odłączone, aby zbadać, czy badane próbki są nadmiernie zużyte lub mają inne szkodliwe konsekwencje. Jest to specjalny sprzęt testowy do testów wytrzymałości elektrycznej przełączników i gniazd wtykowych.

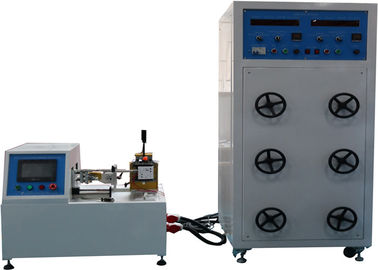

Sprzęt testowy może przeprowadzać testy wytrzymałościowe dla przełączników przyciskowych, przełączników kołyskowych, wtyczek i gniazd. W połączeniu z zewnętrznym zestawem obciążeń (rezystancyjnym, indukcyjnym i pojemnościowym) może przetwarzać test obciążenia, ma odpowiedni układ sterowania. Należy pamiętać, że zewnętrzny bank obciążeń powinien być przygotowany przez użytkownika.

Funkcja

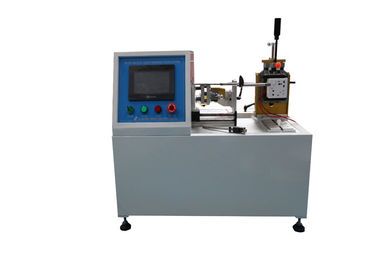

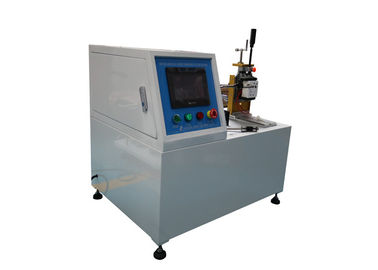

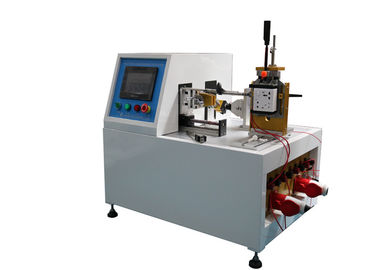

Maszyna testowa wykonana jest z aluminiowej ramy, płyty uszczelniającej ze stali nierdzewnej, napędzanej serwosilnikiem i śrubą kulową, z 7-calowym kolorowym ekranem dotykowym, systemem sterowania Mitsubishi PLC, humanizowanym interfejsem obsługi i wydajnym wyświetlaczem cyfrowym. Czasy testu, czas prądu przewodzenia, prędkość testu, skok testu można ustawić. Posiada funkcję wyświetlania prądu elektrycznego, która może pokazywać prąd przewodzenia próbki. Cała maszyna testowa ma 2 stacje robocze, każda stacja może synchronicznie przetwarzać przełączniki liniowe oraz wtyczki i gniazda. Gdy są ciągle włączane lub wyłączane z powodu przyczepności lub awarii, alarmuje i rejestruje odpowiednią liczbę eksperymentów oraz alarmuje, gdy czasy testu osiągną ustawioną wartość. Maszyna testowa zatrzyma się automatycznie po wystąpieniu alarmu.

Parametry techniczne

Nazwa parametrów Dane parametrów Uwaga
Moc AC 220 V, 50 Hz
Stacja robocza

1 stacje liniowe;

1 obrotowe stacje.

pracować niezależnie

Interfejs operacyjny 7-calowy ekran dotykowy
Tryb jazdy Siłownik
Układ sterowania Mitsubishi PLC
Czasy testu 0 ~ 999999 razy, można zaprogramować
Czas przewodzenia 0 ~ 999,9s, można zaprogramować
Przerwa 0 ~ 999,9s, można zaprogramować
Udar testowy Liniowy: 0 ~ 100 mm, regulowany
Test prędkości

15 razy na minutę

7,5 razy na minutę

30 razy na minutę

Środowisko testowe

Ciśnienie atmosferyczne 80 ~ 106 kpa;

Temperatura otoczenia 5 ~ 40 ℃; Wilgotność względna (20 ~ 90)% RH; Użyj miejsca: bez gwałtownych wstrząsów, bez wibracji, bez zakłóceń elektromagnetycznych, bez pyłu, bez wybuchowych lub żrących gazów, dobre odprowadzanie ciepła

Wymiary L * W * H = 1300 mm x 800 mm x 600 mm
Waga 180 kg

Środki ostrożności

1. Operatorzy powinni uważnie przeczytać instrukcje przed użyciem tego sprzętu, zrozumieć stosowanie bezpieczeństwa elektrycznego i podjąć odpowiednie środki ostrożności; przeprowadź test przed potwierdzeniem, że nie ma ukrytych problemów bezpieczeństwa.

2. Napięcie jest 1,1 razy większe od napięcia znamionowego próbki, a prąd elektryczny jest 1,25 razy większy od prądu znamionowego próbki. Proszę wybrać wartości napięcia i prądu zgodnie z wymaganiami odpowiednich norm, w przeciwnym razie próbki testowe zostaną uszkodzone i spowodują wypadki bezpieczeństwa osobistego.

3. Przewody próbek testowych, które są podłączone do obciążenia, powinny być dostosowane do dopuszczalnego prądu znamionowego próbek testowych.

4. Po naciśnięciu przycisku zatrzymania awaryjnego należy go zresetować, przekręcając go w prawo, a następnie nacisnąć „Reset”, jeśli nie, urządzenie testowe nie będzie działać lub działać nieprawidłowo.

5. Gdy urządzenie ulegnie awarii, wyłącz zasilanie, a następnie uruchom ponownie.

6. Podczas testu obciążenia procesowego należy ściśle przestrzegać instrukcji podłączania obwodu, a także zwracać uwagę na bezpieczeństwo.

7. Każdy osprzęt i zaciski wymagają regularnego smarowania i konserwacji.
