Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HongCe |
Orzecznictwo: | calibration certificate (cost additional ) |
Numer modelu: | HC9915B |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiatable |
Szczegóły pakowania: | Sklejka |
Czas dostawy: | 30 dni |
Zasady płatności: | T/T |
Możliwość Supply: | 10 zestawów / miesiąc |
Ładowność: | 2 * 10 kVA | Licznik: | 0 ~ 999999 |
---|---|---|---|
Ładowność: | 70uf, 140uf, 7,3uf | Metoda ładowania: | Rezystancyjny, indukcyjny, pojemnościowy |
Współczynnik mocy: | 0,3 ~ 0,98 | Stacje: | 2 stacje |
High Light: | iec sprzęt testujący,iec tester |

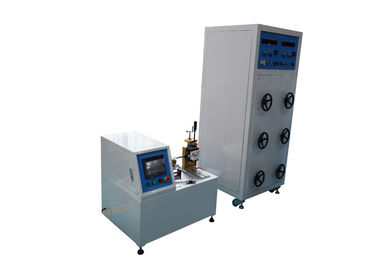

Zastosowanie skrzyni ładunkowej 300 V w urządzeniach do testowania obciążenia rezystancyjnego , indukcyjnego i pojemnościowego według normy IEC60884
Standard: IEC 60884-1 2013, klauzule 20 i 21, IEC 60950-1, IEC 60598-1, IEC61058-1, IEC60669-1 i tak dalej
Zastosowanie: To urządzenie jest używane do stacjonarnego wyłącznika, wtyczki i gniazda elektrycznego urządzenia domowego i podobnych celów, łącznika umożliwiającego włączanie i wyłączanie, zdolności wyłączania i normalnego testu żywotności.
Przykładowe testy: AGD lub podobnym celu przełączniki, wtyki, gniazda

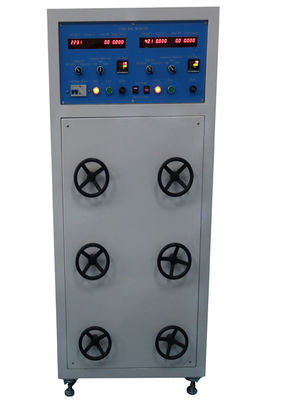

Funkcja: To urządzenie ma niebieską ramkę i szarą obudowę. Górną część tego urządzenia stanowi panel sterowania, na którym znajdują się przełączniki do sterowania zasilaniem, do konwersji mocy elektrycznej i do konwersji rodzaju obciążenia. Są też mierniki podłączenia prądu i napięcia, a także mocy, przyciski start i stop, alarm, lampka kontrolna stanu i tak dalej. Poniżej znajdują się odpowiednie pokrętła do regulacji napięcia wyjściowego, regulacji prądu i regulacji indukcyjności. Istnieją trzy stacje, każda stacja ma funkcję rezystancyjnego, indukcyjnego i pojemnościowego testu obciążenia. Rodzaj testu obciążenia można wybrać przełącznikiem przełączającym. Skrzynia ładunkowa wewnątrz jest chłodzona przez silny wiatr. Pod skrzynią ładunkową znajdują się zaciski, przez które skrzynkę można połączyć za pomocą przewodu z testerem wytrzymałości przełącznika i gniazdka. Podczas procesu testowania urządzenie podaje prąd i napięcie oraz moc.
Parametry :
Nie | Pozycja | Parametr |
1 | Zasilacz | AC220 60 Hz. |
2) | Napięcie V. | Zakres dokładności 0 ~ 300 V ± 05% ± 2d |
3) | Prąd A. | Zakres 0 ~ 40A dokładność ± 05% ± 2d |
4 | Moc KW | Zakres 0 ~ 12 kW, dokładność ± 05% |
5 | Współczynnik mocy | Zakres dokładności od 03 do 0999 ± 05% ± 2d |
6 | Wybór obciążenia | Obciążenie rezystancyjne, indukcyjne i pojemnościowe trzy w jednym, przełączane |
7 | Wybór pojemności | 70uf, 140uf, 73uf opcjonalnie |
8 | Tryb wyjściowy | Każda moc, Moc interwałowa opcjonalna |
9 | Count / Preset | 0 ~ 999999 razy, można zaprogramować |
10 | Obciążenie mocy | 2 * 10 kVA |
11 | Limit prądu wyjściowego | 30A, obciążenie zostanie automatycznie odcięte, gdy przekroczy 32A |
12 | Limit napięcia wyjściowego | 300 V, obciążenie zostanie automatycznie odcięte, gdy przekroczy 305 V. |
13 | Ciśnienie atmosferyczne | 80 ~ 106 kpa |
14 | Temperatura otoczenia | 5 ~ 40 ° C |
15 | Wilgotność względna | (20 x 90)% RH |
16 | Użyj środowiska | Nie wymaga gwałtownego wstrząsu, wibracji, zakłóceń elektromagnetycznych, pyłu, materiałów wybuchowych, gazów korozyjnych, wymaga dobrego miejsca rozpraszania ciepła |
17 | Wymiary i waga | L * W * H = 1200 * 760 * 1830 mm, 800 kg |
Środki ostrożności
Odp .: Ze względu na większą pojemność urządzenia wymaga ono osobnego podłączenia zasilania, nie należy dzielić tej samej mocy z innym urządzeniem. Lepiej zainstaluj szereg obecnych wyłączników zabezpieczających przed wyciekiem 60A.
B, Zasilanie modułu ładunkowego jest jednofazowe z przewodem uziemiającym AC220 / 60Hz.
C, Ze względu na napięcie między stykami każdej próbki można osiągnąć AC300 V, a prąd może wynosić do 30 A, dlatego osoba nie będąca operatorem nie może dotknąć próbek (przełączników) podczas testu, nie dopuścić do osobistego bezpieczeństwa (wstrząsu). Proszę odłączyć główny wyłącznik zasilania podczas wymiany próbek.
D, To urządzenie generuje ogromne ciepło, górna część szafy ładunkowej ma wentylator chłodzący, proszę nie umieszczać tam zanieczyszczeń, aby utrzymać normalną pracę wentylatora chłodzącego.
E, gdy wartość wyświetlana w „CZASACH TESTU” osiągnie ustawioną liczbę prób, alarmuje i monituje zakończenie testu, proszę nacisnąć „RST” w „CZASACH TESTU”, aby skasować alarm.
