Urządzenie do testowania baterii litowej z przeładowaniem 20V 30A

Urządzenie do testowania baterii litowej z przeładowaniem 20V 30A

Nazwa marki: HongCe
Numer modelu: HB6202
MOQ: 1 zestaw
Cena £: Negocjowalne
Warunki płatności: T/T
Zdolność do zaopatrzenia: 10 zestawów / miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
calibration certificate (cost additional)
Kontrola stałego napięcia:
0.1V ~ 20V
Zakres wyjściowy na kanał:
0,1A ~ 30A
Częstotliwość nagrywania:
10Hz
Poziom ochrony IP:
IP20
Konfiguracja dysku serwera:
500 GB
interfejs komunikacyjny:
Port sieciowy
Szczegóły pakowania:
Sklejka
Podkreślić:

komora testowa baterii

,

sprzęt do testowania rozładowania baterii

Opis produktu

Urządzenia do testowania rozładowania baterii litowej 20V 30A

Standard

Zgodny ze standardem IEC62133-1 / -2: 2017, IEC 60086-1: 2015, IEC 60622: 2002, IEC 60623: 2001, IEC 61951-1: 2017, IEC 61960: 2011, UL1642-2009, UN38.3 , UL2054-2011, GB31241-2014, MH / T1020-2007, GB / T18287-2013, IEC62281-2012, QB / T2947-2008, QB / T2947-2008, GB / T31467.3-2015, GB / T31486-2015 , GB / T31484-2015, GB / T31485-2015 i tak dalej

Parametry

Moc wejściowa AC 220 V ± 10% / 50 Hz (Lub dostosowane do wymagań klienta)
Wprowadź moc czynną 5280 W
Rozkład AD: 16bit ; DA: 16bit
Impedancja wejściowa ≥1MΩ
Napięcie Kontrola stałego napięcia 0.1 V ~ 20 V (można dostosować)
Minimalne napięcie rozładowania 0V
Precyzja ± 0,1% FS
Stabilność ± 0,1% FS
obecny Zakres wyjściowy na kanał 0.1A ~ 30A (można dostosować)
Precyzja ± 0,1% FS
Prąd odcięcia stałego napięcia 0,04A
Stabilność ± 0,1% FS
Moc Maksymalna moc wyjściowa pojedynczego kanału 400w
Stabilność ± 0,2% FS
Czas Aktualny czas odpowiedzi Maksymalny czas narastania prądu 20ms
Zakres czasu kroku ≤ (365 * 24) godzina / krok;
Zapis danych Stan zapisu danych Minimalny odstęp czasu: 100ms
Minimalny odstęp napięcia: 40mV
Minimalny interwał prądu: 40mA
Częstotliwość nagrywania 10Hz
Opłata Tryb ładowania Ładowanie stałoprądowe, ładowanie stałonapięciowe, ładowanie prądem stałym i stałym, ładowanie stałej mocy, stały prąd i stałe ładowanie akumulatora
Stan odcięcia Napięcie, prąd, czas względny, pojemność, - △ V
Rozładować się Tryb rozładowania Stałe rozładowanie prądu, stałe rozładowanie mocy i stałe rozładowanie oporowe
Stan odcięcia Napięcie, prąd, czas względny, pojemność, - △ V
Tryb impulsowy Opłata Tryb stałego prądu i tryb stałej mocy
Rozładować się Tryb stałego prądu i tryb stałej mocy
Minimalna szerokość impulsu 500ms
Liczba impulsów Pojedynczy krok impulsów obsługuje 32 różne impulsy
Ciągłe ładowanie i przełączanie rozładowania Krok pulsacyjny może osiągnąć ciągłe przełączanie z ładowania na rozładowanie
Stan odcięcia Napięcie, czas względny
Test DCIR Obsługa niestandardowych punktów pobierania w celu obliczenia DCIR
Cykl Zakres testu cyklu 1 ~ 65535 razy
Krok roboczy dla jednego cyklu 254
Zagnieżdżanie pętli Z funkcją pętli zagnieżdżonej, maksymalna obsługa zagnieżdżania 3 warstw
Ochrona Wyłączenie ochrony danych
Funkcja testowania offline
Można ustawić warunki bezpieczeństwa. Parametry ustawień obejmują: górną granicę napięcia, dolną granicę napięcia, górną granicę prądu, dolną granicę prądu, górną granicę pojemności, czas opóźnienia
Funkcja anti-reverse
Poziom ochrony IP IP20
Charakterystyka kanału Podwójnie zamknięta struktura pętli ze źródłem prądu stałego i źródłem stałego ciśnienia
Tryb sterowania kanałem Niezależna kontrola
Próbkowanie napięcia i prądu Połączenie czteroliniowe
Hałas <85dB
Baza danych Używanie bazy danych MySQL do centralnego zarządzania danymi testowymi
Tryb komunikacji górnego komputera Oparty na protokole TCP / IP
Konfiguracja dysku serwera 500 GB
Tryb wyjścia danych EXCEL 2003,2010, TXT
System operacyjny serwera System Windows 7
Interfejs komunikacyjny Port sieciowy
Wymagania dotyczące środowiska pracy urządzeń
Zakres temperatury pracy 0 40 ~ 40 ℃
Zakres temperatur przechowywania -10 50 ~ 50 ℃
Zakres wilgotności względnej środowiska pracy ≤ 70% RH (bez kondensacji)
Zakres wilgotności względnej środowiska przechowywania ≤ 80% RH (bez kondensacji)
Rozmiar i rozmiar urządzenia
Typ urządzenia Oprawa Alligator

Rozmiar jednostki podwozia

(W * D * H) (mm)

18U (19 ”), 600 * 600 * 1000
Całkowita liczba kanałów Sprawdź 8 kanałów

Kanał pomocniczy

(Opcjonalny)

Typ kanału pomocniczego Temperatura i napięcie
Zakres temperatury -25 ℃ ~ 110 ℃ (termistor)
Precyzja temperatury ± 1 ℃
Rozdzielczość temperatury 0,1 ℃
Zakres napięcia -5V ~ 5V
Dokładność napięcia ± 0,1% FS
Liczba kanałów wspomaganych temperaturą na kanał (opcjonalnie) Wypełnij zgodnie z wymaganiami (do 248 pomocniczych kanałów temperatury)
Pomocniczy kanał napięcia na kanał (opcjonalnie) Wypełnij w razie potrzeby (do 248 kanałów wspomagających napięcie)
Stan ochrony kanału pomocniczego Można ustawić warunki ochrony kanału pomocniczego, a parametry można ustawić w następujący sposób: górna granica temperatury, dolna granica temperatury, górna granica napięcia, dolna granica napięcia i różnica napięcia pojedynczej komory.
Uwagi: Niezgodność z baterią płyty ochronnej z funkcją łagodnego startu

Podanie

System ten nadaje się do wszechstronnego testowania wydajności litowo-polimerowego, litowo-jonowego, niklowego wodoru, niklowo-kadmowego, ołowiowego i innych akumulatorów, badań nad materiałami akumulatorowymi, tworzenia i rozdzielania pojemności przy produkcji małych partii baterii, złożonej baterii, baterii laptopa / tabletu bateria smartfona, skarb ładowania, nowa bateria litowa 18650 z elektrycznym pojazdem energetycznym i inne testy produktu.

funkcje

  1. Sprzęt systemu jest stabilny i niezawodny, a każdy kanał ma niezależne stałe źródło prądu i sprzętu o stałym napięciu.
  2. Każdy kanał może ustawić krok roboczy niezależnie; zwiększyć profesjonalny schemat ustawiania kroków roboczych; w każdym przypadku funkcja „stop” (w tym wyłączenie zasilania) działa „połącz”.
  3. Szybkość pozyskiwania danych jest szybkim, dokładnym przechwytywaniem napięcia i zmian prądu w szczegółach, z funkcją rejestrowania. Potężne przetwarzanie danych i krzywych, funkcja raportowania. Dane i krzywe można eksportować do programu Excel i Word. Dane i krzywe można edytować.
  4. Różne typy opraw mogą być używane do testowania różnych typów rdzeni elektrycznych, baterii guzikowych i baterii kompozytowych.
  5. Może być używany w trybie offline, mierzalna temperatura i opór wewnętrzny oraz funkcja smbus baterii laptopa
  6. Może być podłączony przez port szeregowy, sieć i USB. Korzystanie z trybu c / s, pilot zdalnego sterowania.

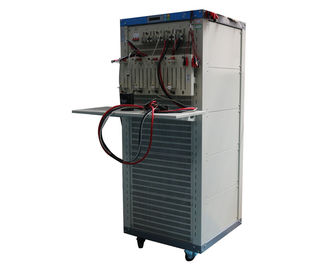

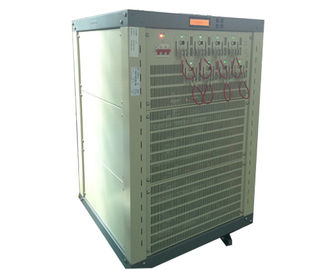

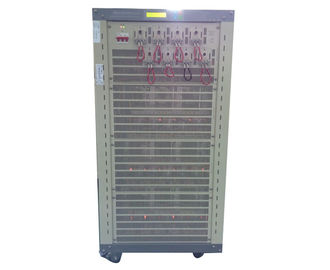

Obraz do odniesienia
