1000L IPX1234 Sprzęt do testowania ochrony przed wnikaniem / Tester stopni wodoodporności do produktów elektrycznych i elektronicznych

1000L IPX1234 Sprzęt do testowania ochrony przed wnikaniem / Tester stopni wodoodporności do produktów elektrycznych i elektronicznych

Nazwa marki: HongCe
Numer modelu: HC-500
MOQ: 1 zestaw
Cena £: Negotiatable
Warunki płatności: T/T
Zdolność do zaopatrzenia: 10 zestawów / miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
calibration certificate (cost additional)
Komora wewnętrzna:
1000mm * 1000mm * 1000mm
Prędkość obrotowa (rpm):
1 ~ 5 regulowany
Średnica gramofonu:
400m,200m
Wysokość gramofonu:
200 mm
Kapiący otwór:
0,4 mm
Obszar kapania:
800X800mm
Szczegóły pakowania:
Sklejka
Podkreślić:

IPX1234 Sprzęt do testowania ochrony przed wnikaniem

,

sprzęt do testowania ochrony przed wnikaniem 1000L

Opis produktu

1000L IPX1234 Wodoodporny tester stopni Tester sterowania PLC dla produktów elektrycznych i elektronicznych

Wprowadzenie produktów

Ten sprzęt nadaje się do testowania produktów elektrycznych, które są zamknięte i uszczelnione w środowisku deszczowym, niezależnie od tego, czy mogą zapewnić dobre działanie sprzętu i komponentów.Naukowy projekt tego sprzętu, dzięki któremu sprzęt może być realistycznie symulowany kapiącą wodą, rozpylaniem wody, rozpryskiwaniem wody itp. Zastosowanie kompleksowego systemu sterowania i technologii konwersji częstotliwości powoduje, że kąt obrotu stojaka na próbki testowe.Kąt wychylenia drążka wahadła i częstotliwość wychylenia wody można regulować automatycznie.

Urządzenia testujące wodoodporność IPX1/2, IPX3/4 zostały zaprojektowane i wyprodukowane zgodnie z normą IEC 60529 < Stopnie ochrony zapewniane przez obudowy (Kod IP)>.Sprzęt ten jest stosowany w testach wodoodporności IPX1, IPX2, IPX3, IPX4, które są szeroko stosowane przez produkty oświetleniowe, instytucje certyfikujące produkty elektryczne i elektroniczne, organizacje testujące i przedsiębiorstwa produkcyjne do kontroli jakości.



Wydajność techniczna

Komora wewnętrzna 1000mm * 1000mm * 1000mm
Komora zewnętrzna 1500 mm * 1400 mm * 1900 mm
Prędkość obrotowa (rpm) 1 ~ 5 regulowany
Średnica gramofonu 400m,200m
Wysokość gramofonu 200 mm, jest regulowany
Kapiący otwór 0,4 mm
IPX1,IPX2 Szybkość ociekania (przepływ wody) 1 +0,5 0 mm/min (IPX1), 3 +0,5 0 mm/min (IPX2)
Obszar kapania 800X800mm
Wzrost 120 mm

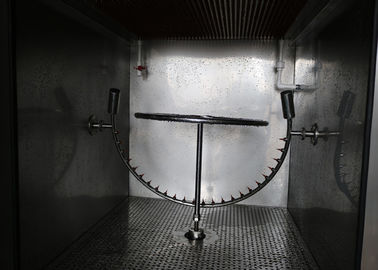

Rura oscylacyjna deszczu R200,R400
Zakres kąta wychylenia rury oscylacyjnej ± 60 °, ± 180 ° (podłącz)
Otwór na igłę φ0,4 mm
Prędkość huśtania IPX3 15 razy/min;IPX4 5 razy/min
Odległość między otworami 50 mm
Przepływ wody w każdym otworze 0,07 l/min +5%
Ciśnienie natrysku 80-150Kpa
Huśtawka wahadłowa Maks. ±150 °





Otwory dyszy

121 otworów 0,5 mm

1 otwór na środku

1 wewnętrzne koła z 12 otworami o nachyleniu 30°

4 zewnętrzne kręgi po 24 otwory o nachyleniu 15°





Sposób użycia

Przygotowanie przed badaniem

Obróć włącznik zasilania, system jest włączony, wskaźnik zasilania jest włączony, ekran dotykowy jest włączony, aby wyświetlić ekran [Home], a następnie kliknij [Ekran sterowania], aby przejść do ekranu sterowania.



1. Instalacja rury oscylacyjnej

Instaluj różne typy rur wahadłowych zgodnie z wymaganiami testowymi.Podczas instalacji należy zainstalować jedną stronę otworu w odpływie wody po prawej stronie.Kiedy rurka oscylacyjna R200 jest używana do testu IPX3, musisz zablokować 4 otwory.Gdy rurka wahadłowa R400 jest używana do testu IPX3, należy ją zablokować 5 otworów.



2. Instalacja ruchomej sceny obrotowej

Stolik obrotowy składa się z dwóch stopni, a stolik jest wymieniany zgodnie z rozmiarem rury oscylacyjnej, a stolik można obracać w kierunku przeciwnym do ruchu wskazówek zegara.



Przykładowe umieszczenie

Umieścić próbkę na talerzu obrotowym i umocować próbkę w odległości 200 mm od igły.Naciśnij tryb ręczny na ekranie [Parametr], aby obrócić stół obrotowy i obserwuj, czy obrót jest normalny.



Rozpocznij test



1,IPX1 Test pionowej kropli deszczu: Przesuń ekran dotykowy na [Ekran parametrów] i kliknij Wybierz tryb kroplówki IPX1-2, kliknij przycisk Start, aby rozpocząć test, Dostosuj przepływomierz IPX1-2 do wymaganego przepływu i otwórz sprężone powietrze Równomiernie zamknij kroplówkę, kliknij przycisk Rozpocznij od czasu testu.





2.IPX2 Test pionowej kropli deszczu:

Operacja testowa jest taka sama jak powyżej.



3. Test wody w rurce oscylacyjnej IPX3:

Przesuń ekran dotykowy na ekran [Parametr] i naciśnij przycisk, automatycznie obróć rurkę oscylacyjną do pozycji 0°, ustaw czas testu i wybierz tryb IPX3.. Naciśnij przycisk , dostosuj natężenie przepływu przepływu produkcji IPX3 na panelu.

R200 (IPX3: 0,35 LPM, IPX4: 0,7 LPM), R400 (IPX3: 1,0 LPM, IPX4: 1,5 LPM)



4. Test wody w rurce oscylacyjnej IPX4:

Proces działania jest taki sam jak w przypadku testu wody oscylacyjnej IPX3.Tylko kąt testowy jest ustawiony na 350°.



5. Test dyszy natryskowej IPX3-4

Ustaw ekran na [Ekran parametrów], wybierz tryb dyszy natryskowej, ustaw czas testu, ustaw czas i naciśnij przycisk , ustaw przepływomierz dyszy natryskowej za zbiornikiem na 9 l/min.

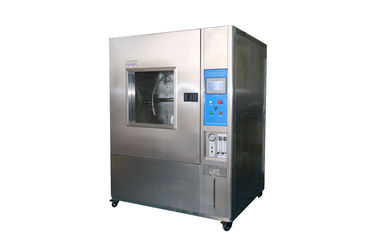

1000L IPX1234 Sprzęt do testowania ochrony przed wnikaniem / Tester stopni wodoodporności do produktów elektrycznych i elektronicznych 0

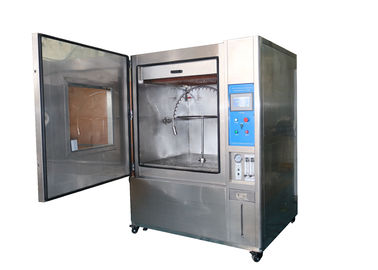

1000L IPX1234 Sprzęt do testowania ochrony przed wnikaniem / Tester stopni wodoodporności do produktów elektrycznych i elektronicznych 1

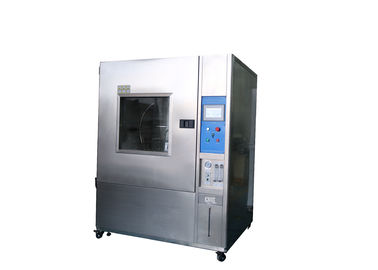

1000L IPX1234 Sprzęt do testowania ochrony przed wnikaniem / Tester stopni wodoodporności do produktów elektrycznych i elektronicznych 2
