| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HongCe |
| Orzecznictwo: | Calibration Certificate (Cost Additional) |
| Numer modelu: | HC6205 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Customized |
| Szczegóły pakowania: | Sklejka |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10 zestawów / miesiąc |
| Zakres ciśnienia: | 1KN ~ 20KN (sterowalne) | Tolerancja siły: | ±1% |
|---|---|---|---|
| Zakres zgniatania: | 0~400MM | Przełącznik jednostek: | kg/N/funt |
| Zakres prędkości penetracji paznokci: | 1 ~ 80 mm/s | Dokładność prędkości: | ± 0,1 MM/S |
| High Light: | Komora do testowania akumulatorów 20KN,komora do testowania akumulatorów 400MM |
||

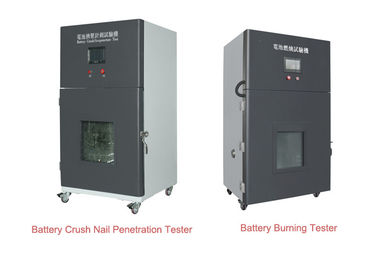

1KN ~ 20 KN Sterowanie PLC Zgniatanie baterii Penetracja paznokci 0 ~ 400MM Komora testowa
Informacje o produkcji:
Ten tester został zaprojektowany i wyprodukowany zgodnie z IEC62133 klauzula 7.3.6, 8.3.5 IEC60086-4 klauzula 6.5.3 IEC 60086-1, GB / T 18332.2-2001, UL1612, UN38.3, GB / T 31241-2014 i tak on. Jest to symulacja rzeczywistego zacisku baterii litowej w środowiskach, takich jak zmiażdżenie baterii, penetracja i sprzężenie zwrotne różnych wyników w różnych warunkach zgniatania/penetracji.
Testowanie powinno odbywać się w temperaturze otoczenia 20 ℃ ± 5 ℃, umieścić baterię, która łączy się z termoparą (punkt styku pary termicznej zamocowany na dużej powierzchni baterii) w szafce roboczej, z 3 mm nierdzewnym gwoździem ze stali nierdzewnej penetruje środkowy punkt bateria o prędkości 20mm/s-80mm/s.
Parametry:
| Struktura | Typ pionowy z pionową strukturą ciśnieniową |
| Napięcie wejściowe | 380V 50Hz |
| Zakres ciśnienia | 1KN ~ 20KN (sterowane) |
| Tolerancja siły | ±1% |
| Zakres zgniatania | 0~400MM |
| Przełącznik jednostek | kg/N/funt |
| Zakres prędkości penetracji paznokci | 1 ~ 80 mm / s (kontrolowane) |
| Dokładność prędkości | ± 0,1 MM/S |
| Moc penetracji paznokci | Ciśnienie oleju |
| Przestrzeń testowa | ≥ Szer.300*Gł.300*Wys.200mm |
| Całkowity wymiar | S940XD780XW1620 mm |
| Okno obserwacyjne | 390 X 360 mm (hartowane szkło przeciwwybuchowe o grubości 20 mm) |
| Oświetlenie | Ze światłem na wewnętrznej stronie górnej komory |
| Baza | Zainstalowany z 4 uniwersalnymi kółkami i 4 kółkami mocującymi, dostępnymi do swobodnego przemieszczania i mocowania. |
| Urządzenia przeciwwybuchowe | Dzięki funkcji uwalniania powietrza wydmuchaj powietrze odpadowe, które powstało podczas testowania;Z funkcją przeciwwybuchową i funkcją uwalniania ciśnienia, drzwi uwalniające ciśnienie z adsorpcją magnetyczną z tyłu szafki ochronnej (300 * 300 mm), przy silnym szoku powietrznym drzwi nadmiarowe otwierają się automatycznie, zmniejszając siłę uderzenia wybuchu. |
| Dno komory | Z urządzeniem do zbierania elektrolitu i pozostałości eksperymentalnych. |
| Igła ze stali wolframowej |
Φ3X100MM 10 sztuk Φ5X100MM 10 sztuk |
| Ciężar maszyny | Około 400 kg |
| Metoda wyświetlania | Ekran dotykowy PLC |
Standardowy opis IEC62133
7.3.6 Zmiażdżenie komórek
a) Wymagania
Poważne zmiażdżenie ogniwa (na przykład podczas utylizacji w kompaktorze odpadów) nie powinno spowodować pożaru ani wybuchu.
b) Test
Każda w pełni naładowana komórka jest kruszona między dwiema płaskimi powierzchniami, siła do kruszenia jest przykładana przez siłownik hydrauliczny wywierający siłę 13KN+1 KN, kruszenie jest wykonywane w sposób, który spowoduje najbardziej niekorzystny wynik, po przyłożeniu maksymalnej siły lub po nagłym spadku napięcia o jedną trzecią pierwotnego napięcia, siła zostaje zwolniona.
Cylindryczna lub pryzmatyczna komórka jest kruszona tak, aby jej oś wzdłużna była równoległa do płaskiej powierzchni urządzenia kruszącego, aby najlepiej dopasować zarówno szerokie, jak i wąskie boki komórek pryzmatycznych, badana jest druga komórka, obracana o 90 ° wokół ich osi wzdłużnych w porównaniu z pierwszą ustawić .
c) Kryteria akceptacji
Bez ognia, bez eksplozji
8.3.5 miażdżenie (komórki)
a) Wymagania
Poważne zmiażdżenie komórek nie spowoduje pożaru ani wybuchu.
b) Test
każde w pełni naładowane ogniwo, naładowane zgodnie z drugą procedurą w górnej granicznej temperaturze ładowania w 8.1.2, jest natychmiast przenoszone i kruszone między dwiema płaskimi powierzchniami w temperaturze otoczenia, siła do kruszenia jest przykładana przez siłownik hydrauliczny wywierający siłę z 13KN+1 KN. kruszenie jest wykonywane w sposób, który spowoduje najbardziej niekorzystne skutki . po przyłożeniu maksymalnej siły lub po nagłym spadku napięcia o jedną trzecią pierwotnego napięcia, gdy wystąpiło 10% odkształcenia w porównaniu do początkowy wymiar, siła jest zwolniona (niezależnie od tego, który warunek wystąpi jako pierwszy, należy wskazać, że siła powinna zostać zwolniona)
Cylindryczne lub pryzmatyczne ogniwo kruszy się tak, aby jego oś podłużna była równoległa do płaskiej powierzchni urządzenia kruszącego. Zbadać tylko szeroką stronę ogniw pryzmatycznych.
c) Kryteria akceptacji
Bez ognia, bez eksplozji
Kliknij tutajSprzęt do testowania baterii.pdf aby uzyskać całe zestawy urządzeń do testowania baterii.
