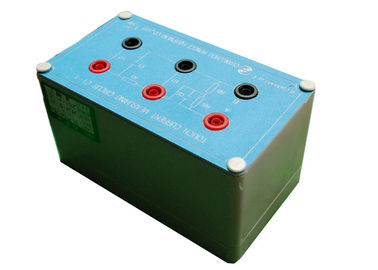

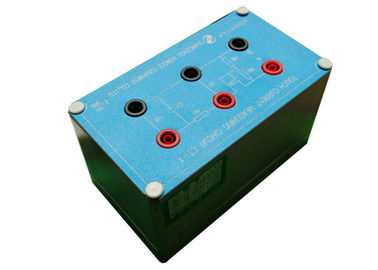

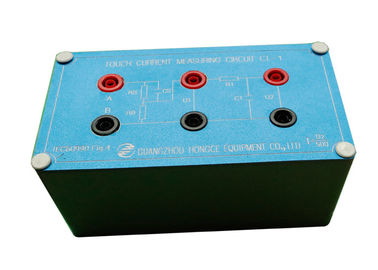

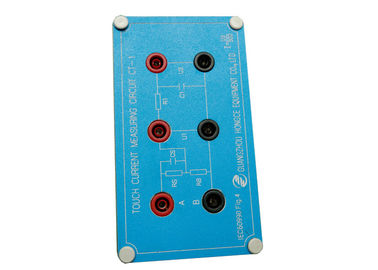

Easy Operation IEC60990 Figure 4 Touch Current Test Network For Perception Or Reaction protective conductor

Łatwa obsługa IEC60990 Rysunek 4 Dotykowa sieć testowa prądu pod kątem percepcji lub reakcji przewodu ochronnego

Standard:

IEC60990 rysunek 4 prąd dotykowy i metoda pomiaru prądu przewodu ochronnego

Podanie:

Ta sieć jest wygodna w użyciu i łatwa w obsłudze, a przełącznik zasilania jest wykonany osobno, co może rozwiązać problemy z mocą zasilania poprzedniej maszyny i przetestować mocniejsze produkty.

Próbka badana:

pomiarowy ważony prąd dotykowy sieci (prąd sensoryczny lub prąd reakcji)

Przygotowanie przed testem

Następujące aparaty są przygotowywane na długo przed testem.

zestaw oscyloskopu.

zestaw 1-krotnej lub 10-krotnej sondy napięciowej.

Zestaw zasilacza (napięcie lub częstotliwość można regulować lub zmieniać w zależności od wymaganego testu.).

Metody testowe

1. Dostosuj zasilacz do napięcia i częstotliwości wymaganego testu, a następnie podłącz końcówkę wejściową przełącznika testu prądu stykowego do zasilacza (proszę nie elektryzować, gdy sieć nie jest podłączona).

2. Włóż próbkę do zacisku wyjściowego przełącznika testu prądu stykowego.

3. Połącz port B przełącznika testu prądu stykowego z portem B sieci testowej prądu stykowego.

4. Connect the port A of the contact current test network to the place where the contact current is required. 4. Podłącz port A sieci testowej prądu stykowego do miejsca, w którym wymagany jest prąd styków. Such as connect the port A to the adapter's output or shell when the network adapter is tested. Na przykład podłącz port A do wyjścia lub powłoki adaptera podczas testowania karty sieciowej.

5. Sonda oscyloskopowa jest przymocowana do zacisków U1 lub U2 zgodnie z wymaganiami testu.

6. Podłącz zasilacz, ustaw przełącznik „N” w pozycji włączenia, ustaw fazę dodatnią w pozycji fazy dodatniej, przełącz linię „G” w pozycję włączenia, sprawdź, czy badana próbka działa na normalnej energii elektrycznej i czy jest kształt fali na oscyloskopie.

7. Zgodnie ze standardowymi wymaganiami po pracy próbki, w innym trybie „faza dodatnia”, „wsteczny”, „linia N włączona”, „linia N wyłączona”, „linia G wyłączona”, „linia G włączona” i tak dalej, odczytuj napięcie U1 i U2 bezpośrednio za pomocą oscyloskopu, prąd styku jest równy wartości szczytowej U2, a następnie dzieli 500.

Ogłoszenia

Podczas testu należy zwrócić uwagę na bezpieczeństwo, ponieważ można dotknąć niektórych terminali.

Zgodnie z wymogami GB / T 12113 i IEC 60990, zasilacz musi być w izolacji, a przewód zerowy i przewód uziemiający muszą być połączone razem (prosty sposób to, czy istnieje napięcie na przewodzie zerowym i przewodzie uziemiającym, jeśli napięcie przekraczają 2 V, np. 220 V, inne napięcie między linią zerową a przewodem uziemiającym powyżej 100 V, linia zerowa i przewód uziemiający muszą być podłączone.)

When testing, please pay attention to the polarity of the power supply. Podczas testowania należy zwrócić uwagę na polaryzację zasilacza. The fire line must be connected to the L end of the contact current test switch. Linia pożarowa musi być podłączona do końca L przełącznika testowego prądu stykowego. If the connection is wrong, there is a danger of electric shock. Jeśli połączenie jest nieprawidłowe, istnieje ryzyko porażenia prądem.

Podłącz oscyloskop, przetestuj próbkę, a następnie podłącz zasilanie za linią B-terminal i nie podłączaj linii testowej, gdy zasilanie jest podłączone.
