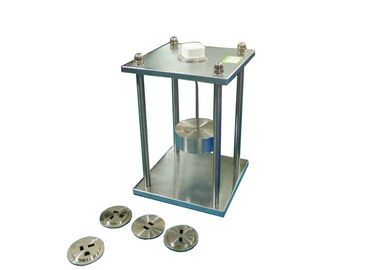

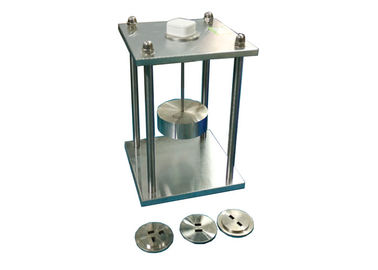

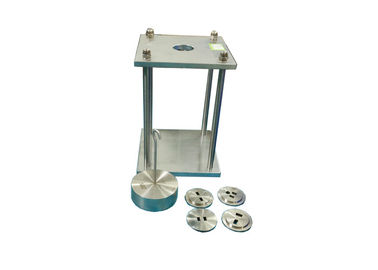

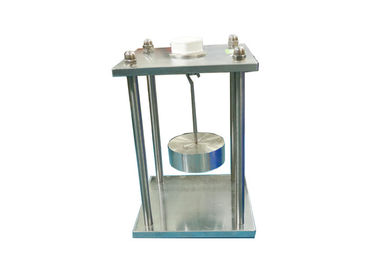

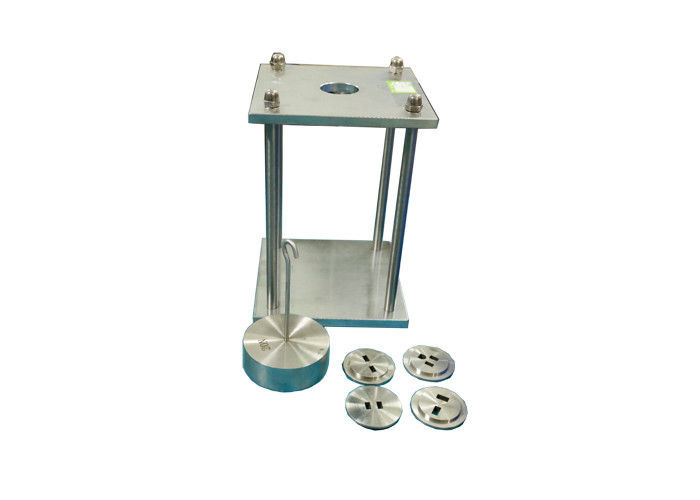

Urządzenie do testowania twardości pojedynczej wtyczki IEC 60884.1, VDE 0620

Standard :

IEC 60884-1 klauzula 24.10 Rys. 30

Podanie:

Służy do testowania twardości wtyczki i bolca wtyczki. Wtyczka jest umieszczona na sztywnej stalowej płycie wyposażonej w otwory odpowiednie dla sworzni wtyczki. Odległość między środkami otworów powinna być taka sama, jak odległości między środkami okręgu opisanego wokół pola przekroju każdego sworznia w standardowym arkuszu zatyczki.

Widok obrazu

Próbka badana:

Wtyczka, pin

Parametry:

Liczba stacji testowych: 1

Waga: 50 N * 1, 20 N * 2, 30 N * 1, 4 N * 1

Standardowe gniazdo: każdy ze standardów Columbia do konfiguracji.

Metoda badania

1. Przed pierwszym użyciem użytkownik powinien zapoznać się z odpowiednimi normami dotyczącymi bardziej skutecznego i właściwego korzystania z aparatu testowego i ukończenia testu.

2. Korek jest umieszczony na stalowej płycie w taki sposób, że środki okręgów otaczających kołki pokrywają się ze środkami otworów. Następnie włóż wtyczkę testową do gniazda w kierunku wzdłużnej osi sworznia. Następnie wtyczkę umieszcza się w szafce grzewczej o temperaturze (70 ± 2) ° C, 1 godzinę później, w szafce grzewczej przykłada się siłę ciągnącą

3. Wybierz uchwyt mocujący zgodnie z kształtem wtyczki i upewnij się, że jest mocno połączony z wtyczką (upewnij się, że nie poluzuje się przy użyciu siły ciągnącej)

4. Wybierz ciężar siły naciągu zgodnie z maksymalną siłą wyciągania podaną w tabeli 16 (można ją uzyskać dzięki superpozycji), ciężar zaczepi się w pierścieniu zacisku, zachowaj ostrożność i nie powoduj wybuchu.

5. Siła jest przyłożona do każdego sworznia wtykowego przez 1 min., Po badaniu wtyczka może ostygnąć do temperatury otoczenia i należy sprawdzić, czy przemieszczenie jakiegokolwiek sworznia wtyczki w korpusie wtyczki nie powinno przekraczać 1 mm.

6. Zwróć uwagę na czyszczenie urządzenia i konserwację gniazd po zakończeniu testu.
