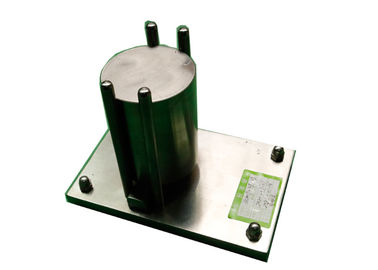

Laboratorium testowe do badania wytrzymałości na ściskanie z normą IEC60884-1 Rysunek 38

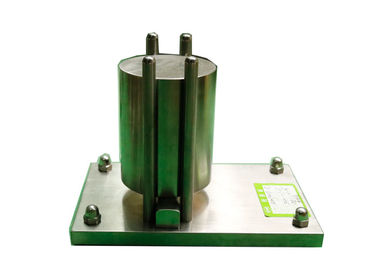

Sprzęt laboratoryjny do testowania odporności na ciepło z normą IEC60884-1 Rysunek 38

Standard:

IEC 60884-1 „Wtyczki i gniazdka do użytku domowego i podobnego – Część 1: Wymagania ogólne” klauzula 24.19 i rysunek 38

Opis standardowy:

Osłony przenośnych gniazdek są poddawane próbie ściskania w temperaturze otoczenia (25 ± 5) °C w urządzeniu podobnym do pokazanego na rysunku 38.

Aparat składa się z dwóch stalowych szczęk o cylindrycznej powierzchni czołowej o promieniu 25 mm, szerokości 15 mm i długości 50 mm.Długość 50 mm można zwiększyć w zależności od rozmiaru testowanego akcesorium.

Rogi zaokrąglone promieniem 2,5 mm.

Próbki zaciska się w taki sposób, aby przednia powierzchnia szczęk pokrywała się z przednią powierzchnią całunu.

Siła przyłożona przez szczęki wynosi (20 ± 2) N.

Po 1 minucie, gdy bandaże są nadal pod ciśnieniem, wymiary muszą być zgodne z odpowiednią kartą normy.

Test powtarza się z próbką obróconą o 90°.

Podanie:

Służy do badania odporności na ciśnienie akcesoriów elektrycznych i skrzynki montażowej w warunkach nagrzewania.Ten sprzęt testujący powinien być używany z puszką grzewczą.

Funkcja:

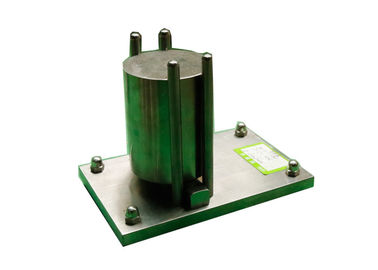

To urządzenie składa się z dwóch stalowych szczęk o cylindrycznej powierzchni czołowej o promieniu 25 mm, szerokości 15 mm i długości 50 mm.Długość 50 mm można zwiększyć w zależności od rozmiaru testowanego akcesorium.Rogi zaokrąglone promieniem 2,5 mm.Próbka jest zaciśnięta między szczękami w taki sposób, aby naciskały one na nią w obszarze, w którym jest chwytana podczas normalnego użytkowania, przy czym linia środkowa szczęk pokrywa się tak blisko, jak to możliwe, ze środkiem tego obszaru.Siła wywierana na szczęki wynosi 20 N. Test przeprowadza się w komorze grzewczej w temperaturze (80±2) °C.

Parametry:

1. Waga: 20N (w tym ruchome płyty dociskowe)

2. Wielkość płyty prasującej: długość: 50mm, szerokość: 15mm, czoło cylindryczne: promień 25mm, naroża zaokrąglone promieniem 2,5mm.

3. Wewnętrzna odległość prowadnic: 50 mm × 15,4 mm

4. Materiał: stal nierdzewna 304

Metoda badania:

1. Przed pierwszym użyciem użytkownik powinien zapoznać się z odpowiednimi normami w celu bardziej efektywnego i prawidłowego korzystania z aparatury badawczej i wykonania testu.

2. Zgodnie ze standardowymi wymaganiami dotyczącymi wstępnej obróbki próbki przed użyciem.

3. Płytka dociskowa (mała) jest umieszczana między prowadnicami (wąska strona), powierzchnia cylindryczna skierowana do góry, próbka jest umieszczana poziomo na płycie dociskowej, następnie płytka dociskowa (duża) jest umieszczona na próbce, a powierzchnia cylindryczna skierowana jest w dół , na koniec umieść wagę na płycie dociskowej (duża), czas testu wynosi 1 godzinę.

Uwaga:

Próbka jest zaciśnięta pomiędzy płytami dociskowymi w taki sposób, że naciskają one na nią w tym obszarze, w którym jest chwytana podczas normalnego użytkowania, przy czym linia środkowa płyt pokrywa się tak blisko, jak to możliwe, ze środkiem tego obszaru.
