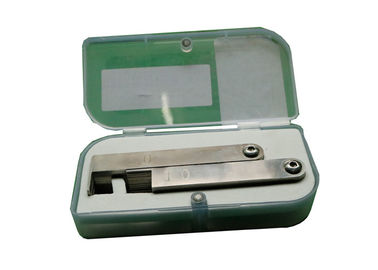

Karta testowa IEC 60598 IEC 60335 Droga upływu Karta testowa odległości najkrótszej drogi między dwiema częściami przewodzącymi

Karta testowa IEC 60598 IEC 60335 Droga upływu Karta testowa odległości najkrótszej drogi między dwiema częściami przewodzącymi

Nazwa marki: HongCe
Numer modelu: CK-5
MOQ: 1 zestaw
Cena £: Negocjowalne
Warunki płatności: T / T
Zdolność do zaopatrzenia: 30 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
Calibration certificate(cost additional)
Specyfikacja rozmiaru:
30 wskaźników odległości pełzania
Standard:
IEC60884-1, IEC60598, IEC60335 itp
Materiał:
Stal nierdzewna
Rodzaj:
Rodzaj piona
Imię:
Karta pomiaru odległości pełzania
Model:
CK-5
Szczegóły pakowania:
pudełko kartonowe
Podkreślić:

tester iec

,

sprzęt do badań laboratoryjnych

Opis produktu

Karta testu odległości upływu IEC 60884-1, najkrótsza droga między dwiema częściami przewodzącymi



Standard:



IEC 60884-1 „Wtyczki i gniazdka do celów domowych i podobnych - Część 1: Wymagania ogólne” klauzula 27.1.



Odległości upływu, prześwity i odległości przez masę uszczelniającą powinny być nie mniejsze niż wartości przedstawione w tabeli 23.

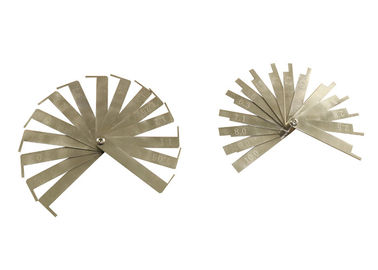

Karta testowa IEC 60598 IEC 60335 Droga upływu Karta testowa odległości najkrótszej drogi między dwiema częściami przewodzącymi 0

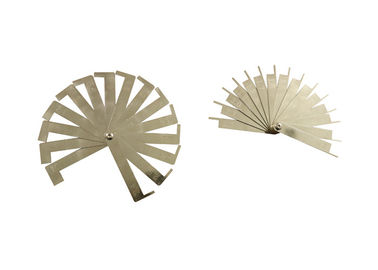

Karta testowa IEC 60598 IEC 60335 Droga upływu Karta testowa odległości najkrótszej drogi między dwiema częściami przewodzącymi 1



Próbka badana:

Części przewodzące prąd elektryczny.



Funkcja:

Stal nierdzewna, typ pionka, w celu weryfikacji odległości upływu między elementami przewodzącymi



Podanie:



Służy do określenia najkrótszej ścieżki między dwiema częściami przewodzącymi lub między częścią przewodzącą a powierzchnią ograniczającą urządzenia, mierzoną wzdłuż powierzchni izolacji, zgodnie ze specyfikacjami wykonanymi zgodnie z wymaganiami.



Parametry:



Model nr. Specyfikacja rozmiaru
CK-2 1mm/1.5mm/2mm/2.5mm/3mm/3.5mm/4mm/4.5mm/5mm/5.5mm/6mm/6.5mm/7mm/7.5mm/8mm. 1 mm / 1,5 mm / 2 mm / 2,5 mm / 3 mm / 3,5 mm / 4 mm / 4,5 mm / 5 mm / 5,5 mm / 6 mm / 6,5 mm / 7 mm / 7,5 mm / 8 mm. Total 15 creepage distance gauges Łącznie 15 mierników odległości pełzania
CK-5 1mm/1.05mm/1.1mm/1.2mm/1.25mm/1.3mm/1.4mm/1.5mm/1.6mm/1.7mm/1.8mm/1.9mm/2.0mm/2.1mm /2.2mm /2.4mm /2.5mm /2.8mm /3.2mm /3.6mm /4.0mm /4.2mm /4.5mm/ 5.0mm /5.6mm /6.3mm /7.1mm /8.0mm/9.0mm/10.0mm. 1 mm / 1,05 mm / 1,1 mm / 1,2 mm / 1,25 mm / 1,3 mm / 1,4 mm / 1,5 mm / 1,6 mm / 1,7 mm / 1,8 mm / 1,9 mm / 2,0 mm / 2,1 mm / 2,2 mm / 2,4 mm / 2,5 mm / 2,8 mm / 3,2 mm /3,6 mm /4,0 mm /4,2 mm /4,5 mm / 5,0 mm / 5,6 mm / 6,3 mm / 7,1 mm / 8,0 mm / 9,0 mm 10,0 mm. Total 30 creepage distance gauges Łącznie 30 mierników odległości pełzania




Mierniki odległości pełzania obejmują 30 mierników odległości pełzania:

1,0 mm / 1,05 mm / 1,1 mm / 1,2 mm / 1,25 mm / 1,3 mm / 1,4 mm / 1,5 mm / 1,6 mm / 1,7 mm / 1,8 mm / 1,9 mm / 2,0 mm / 2,1 mm / 2,2 mm / 2,4 mm

/2,5 mm / 2,8 mm/3,2 mm/3,6 mm/4,0 mm/4,2 mm/4,5 mm/5,0 mm/5,6 mm/6,3 mm/7,1 mm/8,0 mm / 9,0 mm 10,0 mm



Materiał: Stal nierdzewna

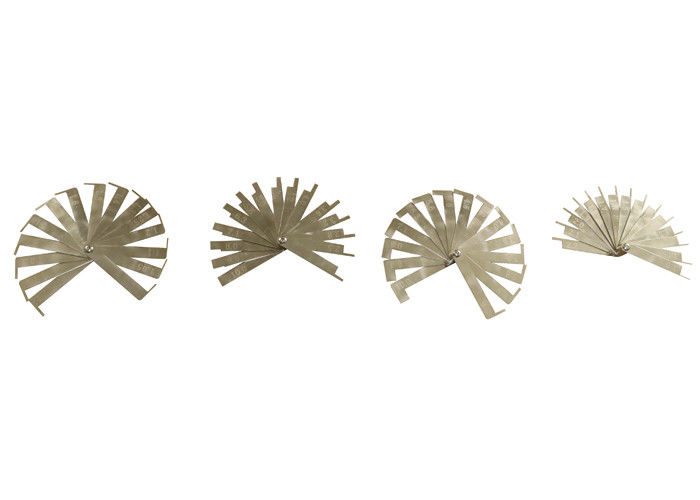

Karta testowa IEC 60598 IEC 60335 Droga upływu Karta testowa odległości najkrótszej drogi między dwiema częściami przewodzącymi 2





Ogłoszenie



1. Proszę nie uszkadzać kształtu urządzenia (np. Zarysowania, zgięcia itp.).

2. Zapobiegany środowisku kurzu i wilgoci, aby uniknąć utlenienia mającego wpływ na dokładność wymiarową.
