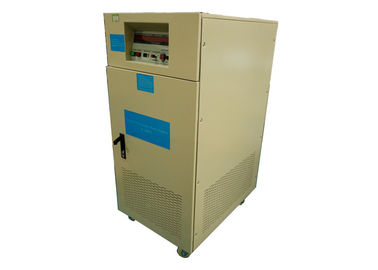

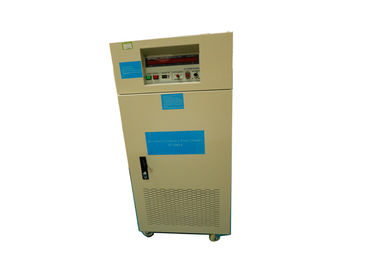

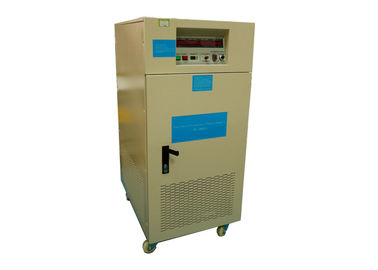

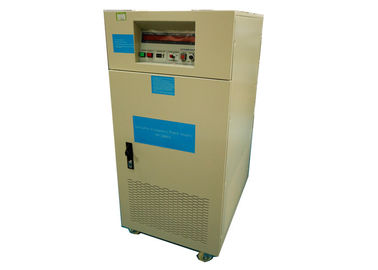

Sprzęt audio Test wideo o zmiennej częstotliwości Zagadnienia środowiskowe Moc wyjściowa 20 kVA

Sprzęt audio Test wideo o zmiennej częstotliwości Zagadnienia środowiskowe Moc wyjściowa 20 kVA

Nazwa marki: HongCe
Numer modelu: VP-20KVA
MOQ: 1 zestaw
Cena £: Negocjowalne
Warunki płatności: L/C, T/T
Zdolność do zaopatrzenia: 30 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
Calibration certificate(cost additional)
OUTPUT CAPACITY:
20KVA
WAVEFORM:
SINEWAWE
HIGH GEAR MAXIMUM CURRENT:
55.6A
LOW GEAR MAXIMUM CURRENT:
27.8A
Napięcie:
380 V ± 15%
PHASE NUMBER:
Three Phase
Szczegóły pakowania:
Sklejka
Podkreślić:

tester iec

,

sprzęt do badań laboratoryjnych

Opis produktu

Sprzęt audio Test wideo o zmiennej częstotliwości Zagadnienia środowiskowe Moc wyjściowa 20 kVA

Informacje o produkcie:

Ten produkt jest szeroko stosowany w różnych dziedzinach i zapewnia system zasilania rozwiązań klienta z uwzględnieniem kwestii związanych z energią, optymalizacji kolokacji obciążenia, doboru dopasowania mocy, zaprojektowanego tak, aby odpowiadał potrzebom produkcyjnym, szczupłym i wydajnym, terminowej konserwacji i idealnej, może całkowicie zaspokoić potrzeby klientów.


Parametry techniczne:

Pozycja Parametr
Pojemność wyjściowa 20 kVA
Wejście AC
Numer fazy Trójfazowy
Przebieg SINEWAWE
Napięcie 380 V ± 15%
Zakres fluktuacji częstotliwości 50 Hz lub 60 Hz ± 15%
współczynnik mocy ﹥ 0,9
Wejście DC
Numer fazy Trójfazowy
Przebieg SINEWAWE
Niskie napięcie przekładni Bezstopniowa regulacja 0–260 V.
Wysokie napięcie przekładni Bezstopniowa regulacja 0–520 V.
Częstotliwość Płynna regulacja 60 Hz, 50 Hz, 40–49,9 Hz
Stabilność częstotliwości ≤0,01%
Prąd maksymalny wysokiego biegu (A) 55,6A
Prąd maksymalny niskiego biegu (A) 27,8A
Wydajność całej maszyny
Szybkość regulacji mocy ﹤ 1%
Wskaźnik regulacji obciążenia ﹤ 1%
Zniekształcenie kształtu fali ﹤ 2%
Wydajność ﹥ 90%
Czas odpowiedzi ≤2ms
Współczynnik szczytu 3: 1
Pokaz
Interfejs wyświetlacza Cyfrowy wyświetlacz LED
Napięcie ` 4 cyfry, woltomierz cyfrowy, rozdzielczość 0,1 V.
obecny 4 cyfry, cyfrowy amperomierz, rozdzielczość 0,1A
Moc 4 cyfrowy cyfrowy watomierz
Częstotliwość 4-cyfrowy numer, cyfrowy miernik częstotliwości
Schemat panelu i opis funkcji:


Kolejność objaśnień jest od lewej do prawej, od góry do dołu i jest opisana krok po kroku:
1. Tabela wskazań częstotliwości wyjściowej: Wyświetlacz cyfrowy pokazuje częstotliwość wyjściową z dokładnością do jednego miejsca po przecinku.
2. Tabela wskazań napięcia wyjściowego: Wyświetlacz cyfrowy pokazuje wartość napięcia wyjściowego.
3. Tabela wskazań prądu obciążenia: Wyświetlacz cyfrowy pokazuje wartość prądu wyjściowego.
4. Tabela wskaźników obciążenia watowego: wartość mocy wyjściowej wyświetlacza cyfrowego.
5. Przycisk przełącznika zasilania: przycisk uruchamiania przełącznika.
6. Przełącznik resetowania po włączeniu: Falownik wyłącza się z powodu przeciążenia lub przerwy w obwodzie. Kiedy zabrzmi alarm, naciśnij ten przycisk, aby uruchomić ponownie.
7. Przełącznik DIP częstotliwości: stała częstotliwość programowalna (tarcza) 40.0-499.9HZ.
8. Przełącznik napięcia wyjściowego: drugi bieg 0–150 V lub 0–300 V.
9. Przycisk przycinania standardowego napięcia wyjściowego: Dziesięcioobrotowy przełącznik dostrajający, który można dostroić, aby uzyskać potrzebne standardowe napięcie.
10. Przełącznik wyświetlania prądu wyjściowego trójfazowego: może wyświetlać wartość prądu wyjściowego każdej fazy. (Tylko dla modeli z wyjściem trójfazowym).
11. Wyjściowe gniazdo uniwersalne: obciążenie poniżej 10A. (Tylko w przypadku falowników jednofazowych 500 W ~ 5 KVA)
12. ZASILANIE: Główny włącznik zasilania.
13. O / P: Przełącznik obciążenia wyjściowego.
14. Wprowadź blok zacisków.
15. Listwa zaciskowa wyjściowa.

Instrukcja obsługi
1. Najpierw odetnij wyłącznik zasilania do pozycji OFF.
2. Przed użyciem sprawdź przełącznik integralności urządzenia i obróć wyświetlacz przycisków różnych funkcji, aby upewnić się, że nie ma luzu.
3. Sprawdź, czy moc wejściowa jest zgodna ze specyfikacjami, a następnie ustaw główny wyłącznik zasilania w pozycji ON.
4. Ustaw częstotliwość wyjściową. Wskazana częstotliwość na tarczy to częstotliwość wyjściowa. Podczas ustawiania częstotliwości stu cyfr należy najpierw nacisnąć przycisk OFF / RESET.
5. Naciśnij przełącznik startowy: Wyłącz przełącznik wyjściowy przed naciśnięciem tego przełącznika.
6. Dostosuj napięcie wyjściowe: Ustaw przełącznik napięcia wyjściowego w żądanym położeniu przekładni.
(a) Przekładnia Lo-V 0-150 V PS: Użyj tego pliku poniżej 150 V.
(b) Pozycja przekładni Hi-V 0–300 V PS: Użyj tego pliku dla napięcia 150 V lub większego.
7. Podłącz linię wejściową obciążenia i włącz przełącznik wyjściowy, aby uzyskać standardowe zasilanie dla wartości wyświetlanej na każdym wyświetlaczu funkcji.
8. Maszyna jest przeciążona lub zwarta. W przypadku przeciążenia lub zwarcia obwód ochronny natychmiast odcina moc wyjściową, a brzęczyk alarmuje. Najpierw wyłącz obciążenie, a następnie naciśnij przycisk resetowania (OFF / RESET), aby zatrzymać alarm. Następnie naciśnij przycisk Start, aby rozpocząć zasilanie. Sprawdź stan obciążenia, sprawdź, czy nie ma żadnych nieprawidłowości, a następnie ponownie włącz przełącznik obciążenia.
9. Naciśnij OFF-RESET podczas pracy, aby odciąć napięcie wyjściowe.

Typowe usterki i leczenie:

Nienormalne warunki Rozwiązanie
Nie można uruchomić 1. czy występuje przerwa w dostawie prądu, czy nie
Wytnij „NFB” do „0N
3. Sprawdź przewód zasilający, wtyczkę, gniazdo
4. Sprawdź bezpiecznik
Częstotliwość wyjściowa jest wyświetlana normalnie. Ale woltomierz i amperomierz są wyświetlane jako „0” 1. Ustaw przełącznik zasilania w pozycji OFF
2. Ustaw napięcie wyjściowe na zero
3. 3. Przestaw przełącznik zasilania w pozycję OFF
Częstotliwość wyjściowa jest normalna, ale napięcie i amperomierz są wyświetlane jako „0” i słychać ostrzeżenie. 1. Sprawdź i zmniejsz prąd obciążenia
2. Naciśnij przycisk RESET
3. Poczekaj, aż urządzenie opóźni uruchomienie
4. Ponowna operacja



Ostrzeżenie:

1. Falownik ma różne standardy instalacyjne ze względu na różną wydajność. Postępuj zgodnie ze specyfikacjami falownika.
Wybierz odpowiedni sposób drutu, szczególnie zwróć uwagę na średnicę drutu zgodną z przepisami.
2. Należy zwrócić uwagę na koniec wejściowy falownika, unikać dzielenia przełącznika z innym sprzętem i blisko miejskiej głowicy zasilającej.
3. Sprawdź, czy napięcie wejściowe zasilania odpowiada wejściowemu napięciu znamionowemu falownika.
4. Wyłącz zasilanie podczas okablowania i nie obsługuj linii przeciwpożarowej ze względów bezpieczeństwa.
5. Wybierz rozmiar drutu zgodnie z przepisami elektryka i zwróć uwagę na dokręcenie śrub.
6. Proszę użyć konstrukcji O-terminalu dla terminala.
7. Upewnij się, że przewód uziemiający falownika jest zaimplementowany.
8. Nie można podłączyć zasilania wejściowego do zasilacza wyjściowego.
9. Elementy półprzewodnikowe na wewnętrznej tablicy sterowania są podatne na elektryczność statyczną i uszkodzenia. Nie dotykaj panelu sterowania.
10. Środowisko pracy i prace okablowania falownika mają bezpośredni wpływ na normalne działanie falownika, jego żywotność, a nawet bezpieczeństwo. Dlatego należy przestrzegać powyższych wymagań dotyczących instalacji i okablowania.
