Rysunek 21 Wtyk przewodu 999999 Aparat do testowania elastyczności

Rysunek 21 Wtyk przewodu 999999 Aparat do testowania elastyczności

Nazwa marki: HongCe
Numer modelu: HC9919
MOQ: 1 zestaw
Cena £: Negocjowalne
Warunki płatności: L / C, T / T
Zdolność do zaopatrzenia: 10 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Calibration certificate(cost additional)
Stacje testowe:
6 stacji
czasy zginania:
1-999999 (regulowany).
Szybkość zginania:
10 ~ 60 rpm (regulowane)
Ciężary:
10 N / 20 N * 6
Szczegóły pakowania:
sklejka
Podkreślić:

Rysunek 21 Aparatura do badania elastyczności

,

6 stacji Aparat do badania elastyczności

Opis produktu

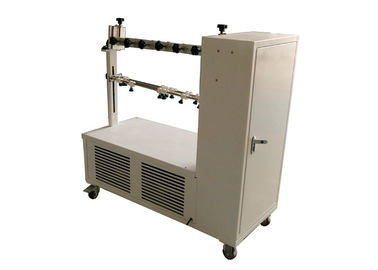

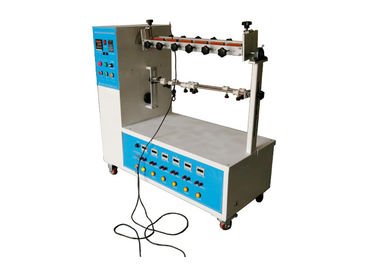

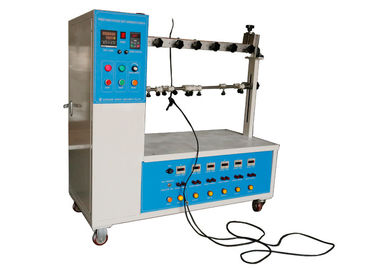

IEC 60884-1 Rysunek 21 Urządzenie do testowania elastyczności przewodu wtykowego z 6 przyciskami sterowania



Standard:

IEC 60884-1 „Wtyczki i gniazdka do użytku domowego i podobnego – Część 1: Wymagania ogólne” punkt 23.4, rysunek 21



Opis standardowy:

Wtyczki i przenośne gniazdka, których nie można wymieniać, muszą być zaprojektowane w taki sposób, aby elastyczny kabel był chroniony przed nadmiernym zginaniem w miejscu wejścia do akcesorium.



Osłony przewidziane do tego celu powinny być wykonane z materiału izolacyjnego i powinny być zamocowane w niezawodny sposób.



Zgodność jest sprawdzana przez kontrolę i test zginania wykonany za pomocą urządzenia, jak pokazano na rysunku 21.



Test wykonywany jest na nowych próbkach.

Próbka jest przymocowana do elementu oscylacyjnego aparatu tak, że gdy znajduje się w połowie swojego ruchu, oś elastycznego kabla, w którym wchodzi do próbki, jest pionowa i przechodzi przez oś oscylacji.



Próbki z płaskimi linkami montuje się tak, aby główna oś sekcji była równoległa do osi oscylacji.



Akcesorium należy zamocować w aparaturze badawczej w następujący sposób:

– wtyczki: przy kołkach;

– gniazdka przenośne: w odległości od 4 mm do 5 mm w kierunku przewodu giętkiego, od powierzchni styku;w czasie badania do przenośnego gniazdka należy włożyć wtyczkę testową o maksymalnych wymiarach.



Akcesorium jest, poprzez zmianę odległości między częścią mocującą członu oscylacyjnego a osią oscylacji, ustawione tak, aby elastyczny kabel wykonywał minimalny ruch boczny, gdy człon oscylacyjny aparatu badawczego jest przesuwany na pełnym odcinku.



Elastyczny kabel jest obciążony taką masą, że przyłożona siła wynosi

– 20 N dla akcesoriów z elastycznymi przewodami o nominalnym polu przekroju przekraczającym 0,75 mm 2 ;

– 10 N dla innych akcesoriów.



Przez przewody przepływa prąd równy prądowi znamionowemu akcesorium lub następujący prąd, w zależności od tego, który jest niższy:

– 16 A dla akcesoriów z elastycznymi przewodami o nominalnym polu przekroju większym niż 0,75 mm2;

– 10 A dla akcesoriów z przewodami giętkimi o nominalnym przekroju 0,75 mm2 ;

– 2,5 A dla akcesoriów z elastycznymi przewodami o nominalnym polu przekroju poniżej 0,75 mm2 .



Napięcie między przewodami jest równe napięciu znamionowemu próbki.



Element oscylacyjny jest przesuwany o kąt 90° (45° po obu stronach pionu), liczba zgięć wynosi 10 000, a prędkość zginania 60/min.



Próbki z giętkimi przewodami o przekroju kołowym są obracane o 90° w członie oscylacyjnym po 5 000 zgięć;próbki z płaskimi elastycznymi kablami są wyginane tylko w kierunku prostopadłym do płaszczyzny zawierającej osie przewodów.



Podczas testu na zginanie należy:

– brak przerwy w dopływie prądu,

– brak zwarcia między przewodami.



Po badaniu osłona, jeśli występuje, nie powinna oddzielić się od korpusu, a izolacja elastycznego kabla nie może wykazywać oznak przetarcia lub zużycia;zerwane żyły przewodów nie mogą przebić izolacji tak daleko, aby były dostępne.



Podanie:

To urządzenie służy do testowania właściwości zginania wtyczek (zacisków) nienadających się do ponownego podłączenia i przenośnych gniazdek nienadających się do ponownego podłączenia, sprawdzania wytrzymałości zmęczeniowej kabla zasilającego i osłony.



Próbka badana:

Wtyczki bez możliwości ponownego podłączenia i przenośne gniazdka bez możliwości ponownego podłączenia



Funkcja:

Silnik redukujący prędkość steruje strukturą bloku przesuwnego korby, aby wykonać ruch posuwisto-zwrotny, lewy i prawy kąt zgięcia są regulowane za pomocą ręcznej skali, a model ekranu dotykowego z automatyczną regulacją kąta można dostosować.

Tester wyłączy się automatycznie po zakończeniu zaprogramowanych czasów testu.



Parametry:

Zasilacz AC220V, 60Hz
Liczba stacji testowych 6, z 6 zestawami zacisków
Liczba czasów zginania 1-999999 (regulowany).Z 6 niezależnymi licznikami odpowiadającymi każdej stacji i istnieje licznik ogólny
Szybkość zginania 10~60 obr/min (regulowany)
Zginanie kątów Kąt obrotu po obu stronach dla 45°, 60°, 90°
Przykładowe przewody łączące 6 szt.
Wagi 10N/20N*6 (waga UL113g i 284g)
Wskaźnik zerwania Wyświetlacz wskaźnika
Wymiary Dł. * Szer. * Wys. = 870 mm * 610 mm * 820 mm



Teoria mechaniczna

Blok korbowy na przekładni redukcyjnej jest napędzany przez silnik elektryczny wykonujący ruch posuwisto-zwrotny.



Rysunek 21 Wtyk przewodu 999999 Aparat do testowania elastyczności 0
