Szczegóły Produktu:
Zapłata:
|
| Imię: | Tester wytrzymałości gniazda wtyczki przełącznika | Gwarancja: | 1 rok |
|---|---|---|---|
| Standard: | IEC 60884-1 klauzula 20, 21, CISPR 14-1, IEC 61058-1, IEC60669-1 itp. | Podanie: | Test wytrzymałości gniazda wtykowego przełącznika |
| Zasilacz: | Prąd przemienny 220 V ± 10% 50 Hz | Interfejs operacyjny: | 7-calowy kolorowy ekran dotykowy LCD |
| stacje: | 3 liner stations; 3 stacje liniowe; 3 rotating stations 3 stacje obrotowe | Kąt obrotu: | 0-360 °, ustawienie wstępne |
| High Light: | IEC 61058-1 Tester gniazda wtykowego przełącznika,Tester gniazda wtykowego przełącznika PLC |
||

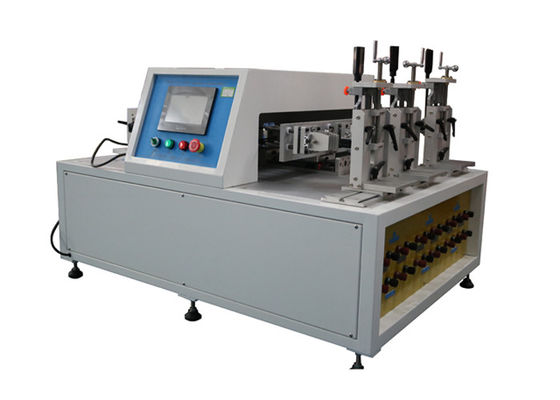

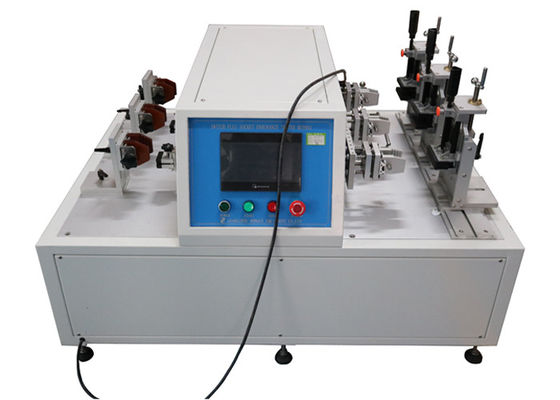

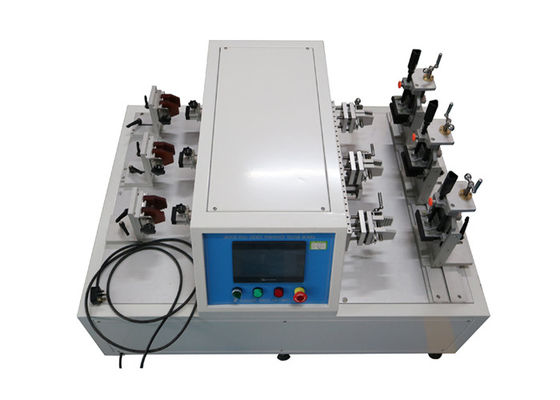

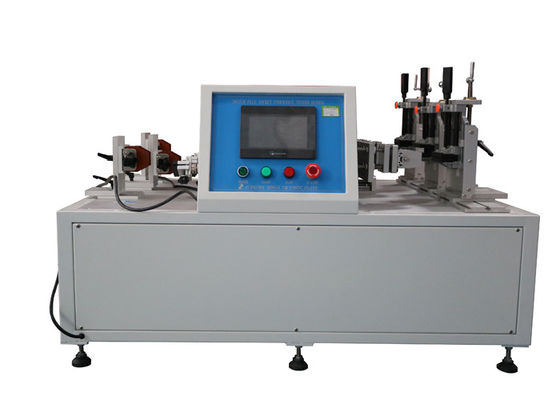

Tester gniazda wtykowego przełącznika IEC61058-1 do testu wytrzymałości / 6 portów obciążenia / sterowanie PLC
Standard: IEC 60884-1 2013 klauzula 20, 21, CISPR 14-1, IEC 61058-1, IEC60669-1 itp.
Podanie: To urządzenie jest używane do stałego wyłącznika urządzeń elektrycznych do użytku domowego i podobnego, wtyczki i gniazda, łącznika do włączania i wyłączania, zdolności wyłączania i testu normalnej żywotności.Aby sprawdzić, czy przełącznik, wtyczka lub gniazdo wytrzymują normalne użytkowanie, wszelkie uszkodzenia mechaniczne lub zmęczenie elektryczne podczas normalnej pracy, wszelkie zjawiska przyczepności styków lub zjawiska długotrwałego zamykania lub rozłączania, aby sprawdzić, czy nadmierne zużycie lub inne szkodliwe konsekwencje.
Próbka badana: Wyłączniki, wtyczki, gniazda, łączniki do użytku domowego lub podobnego
Funkcja:Wykorzystując ramę ze stopu aluminium, płytę uszczelniającą ze stali nierdzewnej, napędzaną serwomotorem, precyzyjną śrubę kulową i synchroniczny napęd pasowy, 7-calowy kolorowy ekran dotykowy i potężną funkcję cyfrowego wyświetlacza, system sterowania PLC.Może wykonać test podnoszenia na przełącznik przyciskowy, przełącznik dwustabilny, przełącznik kołyskowy, przełącznik obrotowy, wtyczkę i gniazdo.Za pomocą odpowiedniego systemu sterowania można przeprowadzić test obciążenia z obciążeniem (rezystancyjnym, indukcyjnym i pojemnościowym).Wstępnie ustawione czasy testu, czas prądu przewodzenia (czas otwarcia), prędkość testu, wyzwolenie testowe i kąt obrotu (do 15 kątów).Dzięki aktualnej funkcji wyświetlania może wyświetlać prąd przewodzący.
Parametry:
| Model | H9914 | H9914A | H9914B | H9914C |
| Zasilacz | AC 220 V ± 10% 50 Hz | |||
| Interfejs operacyjny | 7-calowy kolorowy ekran dotykowy LCD | |||
| Tryb jazdy | silnik serwo + śruba kulowa / pasek rozrządu lub pneumatyka | |||
| Układ sterowania | Sterowanie PLC | |||
| Stacje |
6 stacji: 3 stacje liniowe; 3 stacje obrotowe. Kontrola synchronizacji |
2 stacje liniowe. Kontrola synchronizacji |
2 stacje: 1 stacje liniowe; 1 stacje obrotowe. Niezależna kontrola |
3 stacje, pneumatyczne. Niezależna kontrola |
| Próbka badana | Przełącznik przyciskowy, przełącznik kołyskowy, przełącznik dźwigniowy, przełącznik obrotowy, wtyczka i gniazdo | Przełącznik przyciskowy, przełącznik kołyskowy, przełącznik dźwigniowy, wtyczka i gniazdo | Przełącznik przyciskowy, przełącznik kołyskowy, przełącznik dźwigniowy, przełącznik obrotowy, wtyczka i gniazdo | Przełącznik przyciskowy, wtyczka i gniazdo |
| Czasy testów | 0-999999, ustawienie wstępne | 0-999999, ustawienie wstępne | 0-999999, ustawienie wstępne | 0-999999, ustawienie wstępne |
| Czas połączenia | 0-99,9 s, ustawienie wstępne | 0-99,9 s, ustawienie wstępne | 0-99,9 s, ustawienie wstępne | 0-99,9 s, ustawienie wstępne |
| Skok liniowy | 0-100 mm, ustawienie wstępne | 0-100 mm, ustawienie wstępne | 0-100 mm, ustawienie wstępne | 100mm |
| Obróć kąt | 0-360 °, ustawienie wstępne | - | 0-360 °, ustawienie wstępne | - |
| Test prędkości |
15 razy na min 7,5 razy na min 30 razy na min |
15 razy na min 7,5 razy na min 30 razy na min |
15 razy na min 7,5 razy na min 30 razy na min |
15 razy na min 7,5 razy na min 30 razy na min |
| Zacisk | Zacisk trójosiowy XYZ | Zacisk trójosiowy XYZ | Zacisk trójosiowy XYZ | Zacisk trójosiowy XYZ |
|
Mechanizm testowy (wielo) |
Popychacz przycisku przełącznika, mechanizm przełącznika dźwigniowego, mechanizm koła pasowego przełącznika kołyskowego | Popychacz przycisku przełącznika, mechanizm przełącznika dźwigniowego, mechanizm koła pasowego przełącznika kołyskowego | Popychacz przycisku przełącznika, mechanizm przełącznika dźwigniowego, mechanizm koła pasowego przełącznika kołyskowego | Popychacz przycisku |
| Załaduj porty | 6 portów | 2 porty | 2 porty | 3 porty |
|
Wymiar Waga |
WDH = 1090 * 800 * 700 mm 147kg |
WDH = 880 * 680 * 700 mm 80kg |
WDH = 880 * 680 * 700 mm 80kg |
WDH = 880 * 680 * 700 mm 80kg |
