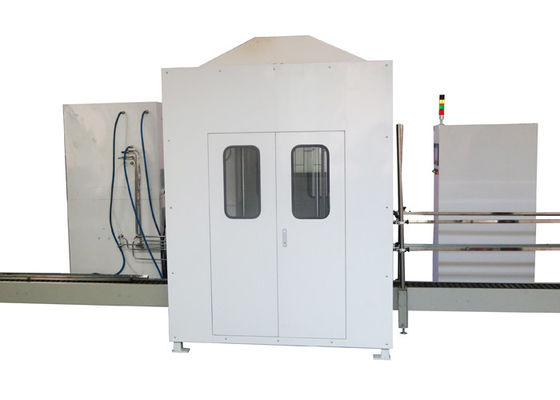

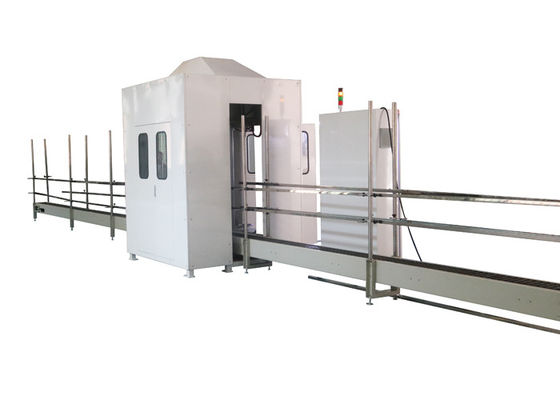

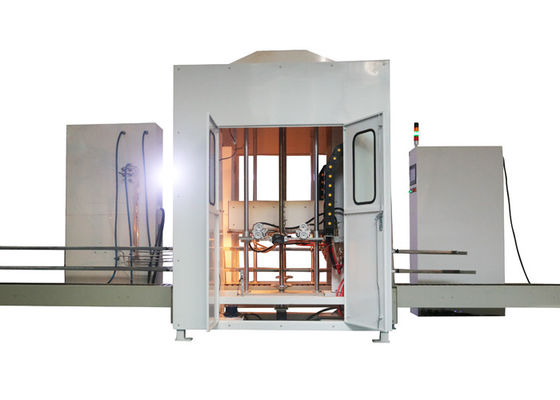

In-line Automatic Flame Welding Machine Automat do lutowania twardego

In-line Automatic Flame Welding Machine Automat do lutowania twardego

Informacje o produkcie:

Automatyczne lutospawanie płomieniowe, znane również jako spawanie z pistoletem rzędowym, zwykle przyjmuje tryb ogrzewania z wieloma dyszami lub tunelem płomieniowym.Poprzez liniową transmisję przedmiotu obrabianego lub tryb obrotu stołu roboczego można zrealizować konwersję ustawienia montażu, podgrzewania i ogrzewania, przenoszenia topnika lutowniczego, chłodzenia, demontażu i innych procesów.W zależności od potrzeb można ustawić wiele stacji podgrzewania i podgrzewania, aby podgrzewać element w sekcjach.Aby zapewnić jednakową temperaturę w obszarze złącza, położenie palnika spawalniczego i nagrzewania przedmiotu obrabianego w każdej pozycji powinno być rozsądnie skonfigurowane.W razie potrzeby można zastosować wychylenie palnika spawalniczego lub obrót przedmiotu obrabianego, aby uzyskać równomierne nagrzewanie lutowanego złącza.

Urządzenie do automatycznego lutowania płomieniowego składa się z układu mechanicznego, układu automatycznego sterowania i układu spawalniczego.Bez względu na rodzaj używanego sprzętu, w przypadku urządzeń do automatycznego lutowania płomieniowego należy wziąć pod uwagę następujące czynniki:

Montaż i załadunek przedmiotu obrabianego;wstępnie ustawiony lut i topnik;tryb ogrzewania;chłodzenie i rozładowywanie lutowanych części.

Automatyczne lutowanie płomieniowe jest szeroko stosowane, np. W parowniku lodówki bezszronowej, parowniku i skraplaczu klimatyzatora.Większość z nich to konstrukcja żebrowa złożona z miedzianej rurki i aluminiowego żebra.Do łączenia dużych i małych kolanek miedzianych w kształcie litery U, większość z nich jest wyposażona w prefabrykowane pierścienie do lutowania i lutowana za pomocą automatycznej lutownicy płomieniowej.Acetylen, skroplony gaz ropopochodny lub gaz propan mogą być stosowane jako gaz palny w automatycznej lutownicy płomieniowej, a najlepszym jest propan.Jednocześnie do gazu wprowadza się trimetyloboran jako środek ochronny do lutowania twardego, który zapobiega utlenianiu i poprawia wygląd.

Zasada wyposażenia:

Dzięki automatyzacji procesu lutowania, prędkość linii i płomień linii przenośnika są skutecznie kontrolowane, aby zapewnić skuteczną kontrolę czasu spawania;Jednocześnie skuteczna kontrola przepływu gazu sprawia, że ​​temperatura spawania i tworzenie się jeziorka lutowniczego są dobrze kontrolowane, aby zapewnić stabilność i niezmienność jakości spawania.

Wymagania dotyczące użytkowania

1. Zasilanie: 3-fazowe 5-przewodowe 380VAC;jednofazowe 220 V, 50 Hz, zakres wahań napięcia ± 10%.

2. Ciśnienie wody chłodzącej: 2 ~ 6 barów

3. Ciśnienie sprężonego powietrza: 5 ~ 8bar

4. Ciśnienie gazu: gaz ziemny:> 1,2 bara;LPG:> 0,6 bara

5. Ciśnienie tlenu: ≥5bar.

6. Ciśnienie azotu: 3 ~ 7 barów.

7. Temperatura otoczenia: 0 ℃ ~ 40 ℃, wilgotność względna: 30 ~ 98% RH.

Indeks techniczny wyposażenia:

1. Specyfikacja: zgrzewanie automatyczne krótkiej U-rurki wymiennika ciepła, 1-3 rzędy wyrobów.Gdy wysokość powierzchni łańcucha przenośnika taśmowego wynosi 400 mm, urządzenie może dostosować się do wysokości produktu 200 ~ 1400 mm;

Wysokość przenośnika taśmowego to wysokość h (jednostka: 600 mm).

2.Prędkość linii produkcyjnej:

Specyfikacja małej rury U Ф 7: prędkość linii w dwóch rzędach produktów nie może być mniejsza niż 3,0 m / min;prędkość liniowa 3 rzędów produktów nie może być mniejsza niż 2,5 m / min.

3. Wymagania dotyczące przedmiotu obrabianego: czysta powierzchnia przedmiotu obrabianego, brak widocznej warstwy tlenku, jednolita specyfikacja, jednolita pozycja pierścienia;

4. Efekt spawania: lut płynie równomiernie, jeziorko stopione jest pełne, nie ma fałszywego spawania ani poczerniałej warstwy tlenku.W warunkach masowej produkcji kwalifikowana szybkość lutowania> 98% (z wyjątkiem wad spawalniczych spowodowanych wadami jakości lutu, wadami formowania spoin, złą czystością spoiny, dużymi wahaniami ciśnienia źródła gazu itp.)

Główna struktura

Główna część

1. Rozmiar korpusu spawarki: 1750 (dł.) X 1650 mm (szer.);

2. Podgrzej pluton: są dwie grupy, po jednej po każdej stronie.

3. Pistolet spawalniczy: są dwie grupy, po jednej na każdą stronę.

Liczba dysz do podgrzewania i spawania pistoletów pneumatycznych wynosi 30/30.

4. Tryb chłodzenia przedmiotu obrabianego: chłodzenie powietrzem;

5. Okap dymowy: rozmiar przyłącza φ 350;(klient jest odpowiedzialny za projekt i montaż układu wydechowego)

6. System chłodzenia wodą: narzędzie spawalnicze jest chronione przez chłodzenie cyrkulującą wodą, aby przedłużyć żywotność dyszy i automatycznie zatrzymuje się bez wody.

7. Tryb uszczelnienia sprzętu: całkowicie zamknięty.

Parametr:
