UL507 Rys. 9.2 Przegubowa sonda z palcową sondą testową WebStop zapewniającą dostęp do części pod napięciem

Nazwa marki:	HongCe
Numer modelu:	HT-U01
MOQ:	1 zestaw
Cena £:	Negotiatable
Warunki płatności:	T / T
Zdolność do zaopatrzenia:	100 zestawów / miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

calibration certificate(cost additional)

Standard:

UL474 Rys. 5.1, UL507 Rys. 9.2 (PA100A), IEC62368 Rys. V1 itd.

Funkcja:

Nylonowy uchwyt + sonda

Materiał:

Stal nierdzewna

Nazwa produktu:

Sonda dostępności UL

Gwarancja:

1 rok

Podanie:

Dostępność aktywnych części

Szczegóły pakowania:

Aluminiowe pudełko

Podkreślić:

Palcowa sonda testowa Web Stop

ryc. 9.2 Palcowa sonda testowa

Palcowa sonda testowa UL507

Opis produktu

UL507 Rys. 9.2 Sonda przegubowa z sondą palcową testu zatrzymania sieci w celu uzyskania dostępu do części pod napięciem

Opis w UL507, klauzula 9.1~9.3:

9 Dostępność części pod napięciem
9.1 Ogólne
9.1.1 Aby zmniejszyć ryzyko niezamierzonego kontaktu, który wiąże się z ryzykiem porażenia prądem z nieizolowanych części pod napięciem i przewodów powlekanych folią, otwór w obudowie urządzenia lub w silniku powinien być zgodny z 9.3.1 – 9.4.1 i Tabela 9.1.
9.2 Silnik dostępny bezpośrednio i pośrednio
9.2.1 Silnik dostępny bezpośrednio to silnik:
a) Z którym można się skontaktować bez usuwania jakiejkolwiek części;lub
b) Miejsce, w którym można się kontaktować.
9.3 Zastosowanie sond
9.3.1 Sondy, o których mowa w tabeli 9.1 i zilustrowane na rysunku 9.2, należy przyłożyć na dowolną głębokość, na którą pozwala otwór, i należy je obracać lub ustawiać pod kątem przed, w trakcie i po włożeniu przez otwór do dowolnej pozycji niezbędnej do próby kontaktu nieizolowana część pod napięciem lub przewód powlekany folią.W razie potrzeby konfigurację należy zmienić po włożeniu przez otwór.Konfiguracja dotyczy pozycjonowania połączonych części sond.

Standard:IEC62368 Rys V1, UL474 Rys 5.1, UL507 Rys 9.2 (PA100A), UL982 Rys 7.1, UL1017 Rys 2, UL1062 Rys 1.2, UL1278 Rys 8.3, UL1310 Rys 16.2, UL6500 Rys 14, UL60065 Rys 14 i UL60950 Rys NAF.1.

Podanie:Jest szeroko stosowany w teście ochrony obudowy sprzętu elektrycznego.

Próbka badana:Łatwo dostępne części pod napięciem obudowy lub części mechaniczne.

Funkcja:Rękojeść nylonowa + sonda, jest wykonana zgodnie ze standardowym rysunkiem.

Parametr:

Nazwa	parametr
1	R3.5
2	0,05
3	0,05
4	0,05
5	0,05
6	16
7	25,4
8	0,05
9	50
10	78
11	R25
12	78
13	97
14	Około.30°
15	5,8
16	15
17	19
18	21,5
19	25,4
20	5
21	30
22	60
23	90
24	96
25	100
26	136
27	154
28	234

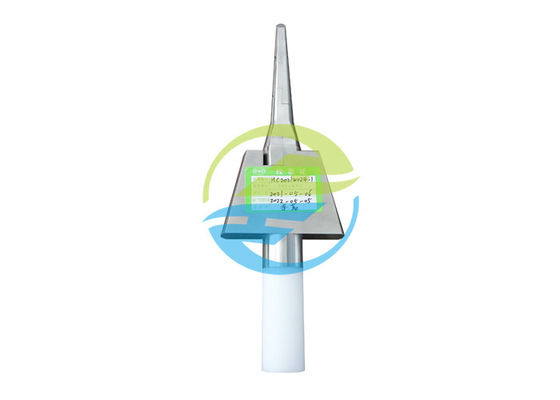

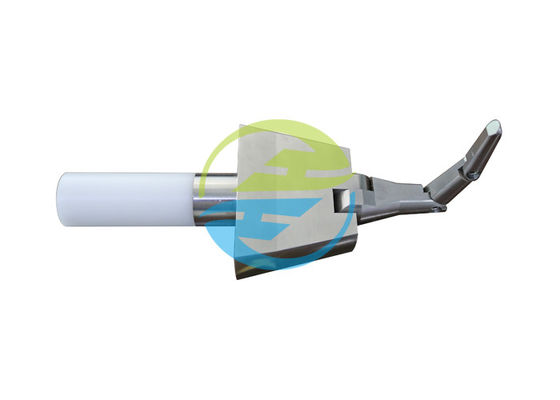

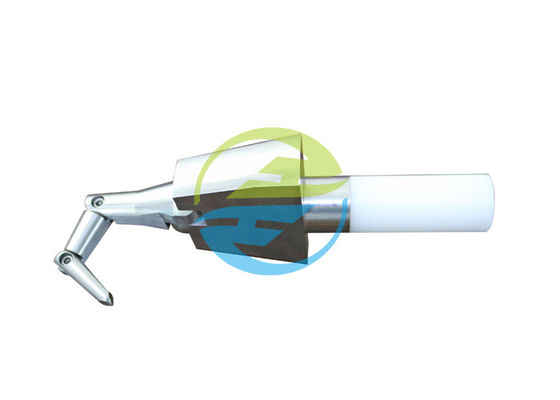

Zdjęcie w celach informacyjnych:
