Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | HongCe |
Orzecznictwo: | Calibration certificate(cost additional) |
Numer modelu: | HT-I02 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiatable |
Szczegóły pakowania: | Aluminiowe pudełko |
Czas dostawy: | 3 dni |
Zasady płatności: | T / T |
Możliwość Supply: | 30 zestawów miesięcznie |
kolor: | Biały | Materiał: | Plastik + stal nierdzewna |
---|---|---|---|
Gwarancja: | 1 rok | Podanie: | Elektroniczny tester bezpieczeństwa |
OEM: | tak | Standardy: | IEC61032, IEC60335, UL1278 |
Średnica płyty odbojowej: | 75 mm | Długość palca: | 80 mm |
High Light: | Rysunek 8.4 Przegubowa sonda testowa,przegubowa sonda testowa UL1278,przegubowa sonda testowa 12 mm |

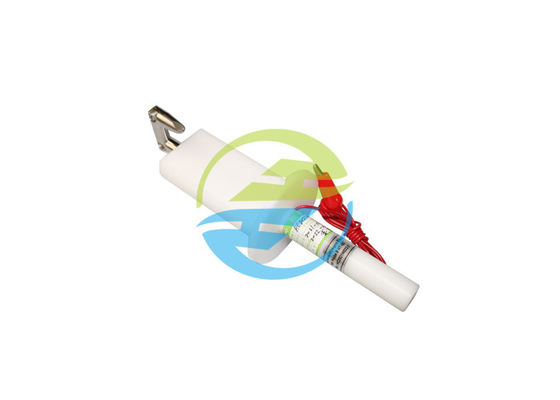

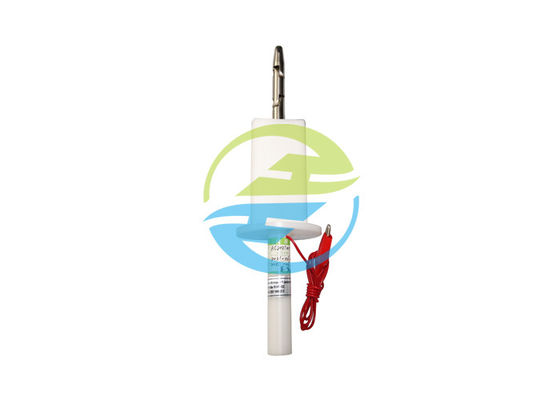

UL1278 Rysunek 8.4 Sonda pomiarowa sondy przegubowej B — weryfikacja dostępności części pod napięciem
Informacje o produkcie:Część elektryczna nagrzewnicy powinna być tak umieszczona lub obudowana, aby zapewnić ochronę przed niezamierzonym kontaktem z nieizolowanymi częściami pod napięciem.
8.4 Aby zmniejszyć prawdopodobieństwo niezamierzonego kontaktu, który może wiązać się z ryzykiem porażenia prądem przez nieizolowaną część pod napięciem lub przewód pokryty folią, otwór w obudowie musi być zgodny z (a) lub (b).
a) W przypadku otworu, który ma mniejszy wymiar mniejszy niż 1 cal (25,4 mm), sonda pokazana na rysunku 8.3 nie powinna mieć kontaktu z taką częścią lub drutem.
b) W przypadku otworu, który ma mniejszy wymiar 1 cala lub więcej, taka część lub drut powinny być oddalone od otworu, jak określono w tabeli 8.1.
Wyjątek: Integralna obudowa silnika nie musi spełniać tych wymagań, jeśli spełnia wymagania podane w 8.5.
W odniesieniu do części lub przewodu, jak wspomniano powyżej, w integralnej obudowie silnika, jak wspomniano w wyjątku od powyższego:
W bezpośrednio dostępnym silniku sonda pokazana na rysunku 8.4 nie może dotknąć nieizolowanej części pod napięciem
Sonda z rysunku 8.4 powinna być przyłożona na dowolną głębokość, na jaką pozwala otwór;i powinny być obrócone lub ustawione pod kątem przed, w trakcie i po włożeniu przez otwór do dowolnej pozycji, która jest konieczna do sprawdzenia obudowy.Sondy przedstawione na rysunku 8.4 należy stosować w dowolnej możliwej konfiguracji;a jeśli to konieczne, konfigurację należy zmienić po włożeniu przez otwór.
Standard: IEC 61032 rysunek 2, IEC60950 rysunek 2A, IEC60884, IEC60335, UL507 i UL1278 rysunek 8.4.
Podanie: Sonda ta jest przeznaczona do weryfikacji podstawowej ochrony przed dostępem do części niebezpiecznych.Służy również do weryfikacji zabezpieczenia przed dostępem palcem.
Próbka badana: Łatwo dostępne części pod napięciem obudowy lub części mechaniczne.

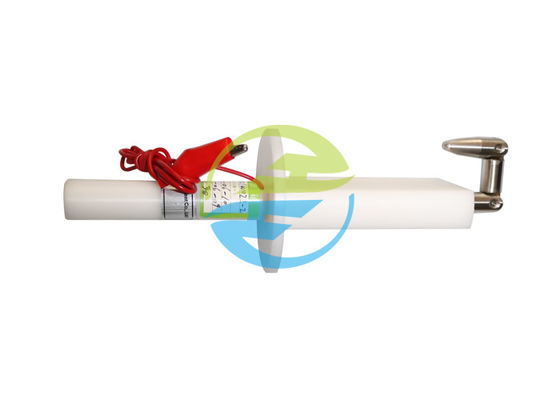

Funkcja: Ta sonda z palcem testowym składa się z dito, palca, podstawy i izolowanego uchwytu, który symuluje cechy ludzkiej dłoni.Posiada dwa ruchome przeguby, które można wygiąć pod kątem 90°.Konfigurowalny: może być używany do testu przeciwporażeniowego, gdy jest wyposażony we wtykane wtyczki bananowe i złącze amfenolowe na końcu rękojeści, lub używany do testu ochrony obudowy po otwarciu gwintowanego otworu M6 na końcu rękojeści (połączony z pociągnięciem i pchać dynamometr).
Parametry(mm):
Model | HT-I02 |
Nazwa | Standardowy palec testowy |
Wspólne 1 | 30±0,2 |
Wspólne 2 | 60±0,2 |
Długość palca | 80±0,2 |
Końcówka palca do przegrody | 180±0,2 |
Cylindryczny | R2±0,05 |
Kulisty | R4 ± 0,05 |
Kąt ukosu cięcia palcami | 37° |
Stożek na czubek palca | 14° |
Średnica palca testowego | Ф12 |
Średnica przekroju AA | Ф50 |
AA Szerokość przekroju | 20±0,2 |
Średnica przegrody | Ф75±0,2 |
Grubość przegrody | 5±0,5 |
Siła | ---- |
Zastosowany standard | IEC61032-1 |
ZESTAW SONDY TESTOWEJ IP1~4
