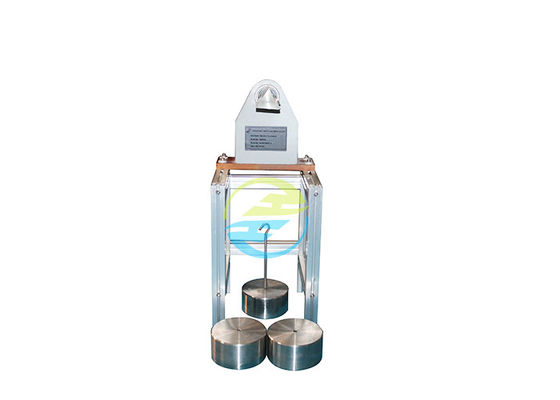

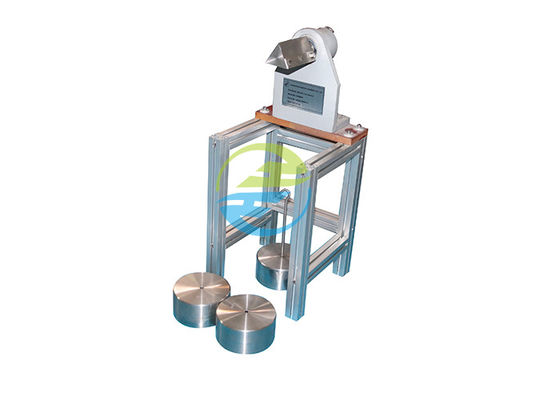

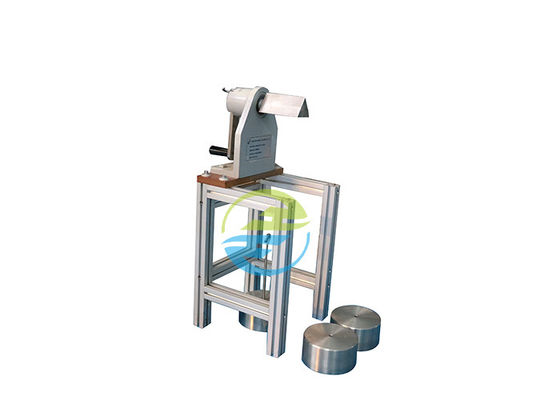

IEC60065, klauzula 8.21 Urządzenie do testowania trzpienia 10° i 230° Kąt obrotu

IEC60065, klauzula 8.21 Urządzenie do testowania trzpieni, kąt obrotu 10° i 230°

IEC60065:2014 Klauzula 8.21

8.21 Nierozłączny cienki materiał arkuszowy powinien być zgodny z 26.3 normy IEC 61558-1:2009 lub z następującymi:
Stosowane są trzy próbki testowe, każda pojedyncza próbka składająca się z trzech lub więcej warstw nierozłącznej cienkiej blachy tworzącej WZMOCNIONĄ IZOLACJĘ.Jedna próbka na raz jest mocowana do trzpienia uchwytu testowego (Rysunek 14), jak pokazano na Rysunku 15.
Na swobodny koniec próbki przykładana jest siła skierowana w dół o wartości 150 N ± 10 N (zob. rys. 16),
za pomocą odpowiedniego urządzenia mocującego.Trzpień jest obracany RĘCZNIE bez szarpnięć
– od pozycji początkowej (Rysunek 15) do pozycji końcowej (Rysunek 16) iz powrotem;
– jw po raz drugi;
– od pozycji początkowej do pozycji końcowej.
Jeżeli próbka pęknie podczas obracania się, gdy jest przymocowana do trzpienia lub urządzenia zaciskowego, nie oznacza to uszkodzenia i badanie jest powtarzane na świeżej próbce.Jeśli próbka pęknie w innym miejscu, test nie powiódł się.
Po tym wstępnym kondycjonowaniu wzdłuż powierzchni próbki umieszcza się arkusz folii metalowej o grubości 0,035 mm ± 0,005 mm i długości co najmniej 200 mm, zwisając z każdej strony trzpienia (zob. rys. 16).Powierzchnia folii stykająca się z próbką powinna być przewodząca, nieutleniona ani w inny sposób izolowana.Folię umieszcza się tak, aby jej krawędzie znajdowały się nie mniej niż 18 mm od krawędzi próbki (patrz Rysunek 17).Folia jest następnie napinana dwoma równymi ciężarkami, po jednym na każdym końcu, za pomocą odpowiednich urządzeń zaciskowych.
Gdy trzpień znajduje się w swoim końcowym położeniu i w ciągu 60 s po ostatecznym ustawieniu, test wytrzymałości dielektrycznej przeprowadza się między trzpieniem a metalową folią zgodnie z
10.4.2, stosując napięcie probiercze 1,5 raza wartości podanej w tabeli 5 dla IZOLACJI WZMOCNIONEJ, ale nie mniej niż 5 kV.
Całą procedurę testową powtarza się na pozostałych dwóch próbkach.

Standard:Potwierdź zgodnie z IEC60065:2014, klauzula 8.21, rysunek 14~16, IEC60950

Podanie:Weryfikacja wytrzymałości izolacji przeciw uszkodzeniom dla nierozłącznych materiałów cienkowarstwowych.

Próbka badana:Nierozłączny materiał cienkowarstwowy.

Funkcja:Pozycja 10° i 230° jest ustawiona z mechanicznym ograniczeniem, nie tylko w celu zapewnienia dokładności kąta testowego, ale także w celu uzyskania prostej metody działania;obciążnik ze zwisającym pierścieniem, w przypadku uszkodzenia ostrza z powodu zbyt dużej siły naciągu.

Parametry:

1, waga 50N * 3 sztuki, można łączyć, aby uzyskać testy 100N i 150N.

2, liczba razy testu: 3 razy.

3, wytrzymały tester napięcia (opcjonalnie).
