| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | HongCe |
| Orzecznictwo: | Third part calibration certificate(cost additional) |
| Numer modelu: | HH0820 |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiatable |
| Szczegóły pakowania: | sklejka |
| Czas dostawy: | 20 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 20 zestawów miesięcznie |
| Nazwa produktu: | Wodoodporny system testowy IEC 60592 IPX1 do IPX8 | test: | Ochrona przed wodą |
|---|---|---|---|
| Rozmiar testu kroplowego: | 1000*600mm | Wysokość ociekania: | 200mm |
| oscylacyjny rozmiar rury: | R400, R600, R800 | Średnica dyszy: | IPX5: Ф6.3mm; IPX5: Ф6,3 mm; IPX6: Ф12.5mm IPX6: Ф12,5 mm |
| Zbiornik IPX8: | średnica 0,8 metra, wysokość 1 metr | Średnica talerza obrotowego: | Ø600mm |
| High Light: | Wodoodporny sprzęt do testowania ochrony przed wnikaniem,sprzęt do testowania ochrony przed wnikaniem IPX8,sprzęt do testowania ochrony przed wnikaniem IPX1 |
||

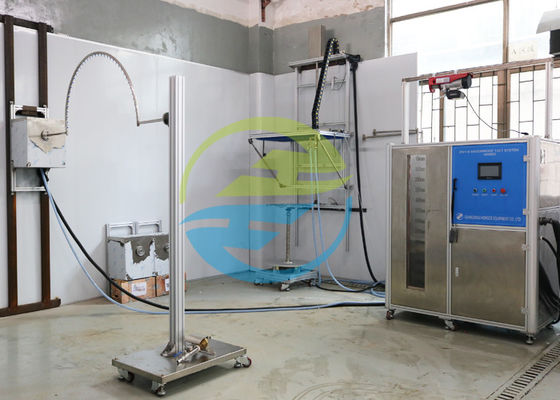

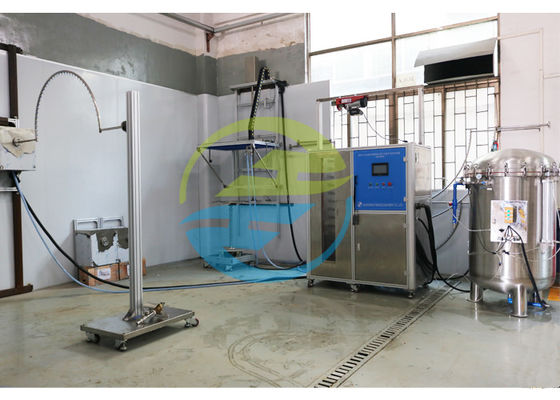

Sprzęt do testowania wodoodporności IEC 60592 IPX1 do IPX8
Standard:
Stopień ochrony IEC60529 zapewniany przez obudowy (kod IP), pkt 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8 i rysunek 3, rysunek 4, rysunek 5 i rysunek 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 i IPX8, tabela 3.
Aplikacja:
Służy do badania stopni ochrony przed wnikaniem wody, oznaczonych drugą cyfrą charakterystyczną.
Sprzęt do testowania IP
|
Drugi Charakterystyka liczbowy |
Stopień ochrony |
Test warunki, zob |
|
| Krótki opis | Definicja | ||
| 0 | Niechroniony | - | - |
| 1 | Ochrona przed pionowo spadającymi kroplami wody | Pionowo spadające krople nie powinny powodować szkodliwych skutków | 1 4.2.1 |
| 2 | Ochrona przed pionowo spadającymi kroplami wody przy przechyleniu obudowy do 15° |
Pionowo spadające krople nie powinny mieć szkodliwe skutki, gdy obudowa jest przechylona pod dowolnym kątem do 15° w każdą stronę od pionu |
1 4.2.2 |
| 3 | Zabezpieczone przed bryzgami wody | Woda rozpylana pod kątem do 60° w każdą stronę od pionu nie powinna mieć żadnych szkodliwych skutków | 1 4.2.3 |
| 4 | Zabezpieczone przed bryzgami wody | Woda pryskająca na obudowę z dowolnego kierunku nie powinna mieć żadnych szkodliwych skutków | 1 4.2.4 |
| 5 | Ochrona przed strumieniami wody | Woda tryskająca strumieniami na obudowę z dowolnego kierunku nie powinna mieć żadnych szkodliwych skutków | 1 4.2.5 |
| 6 | Ochrona przed silnymi strumieniami wody | Woda tryskająca silnym strumieniem na obudowę z dowolnego kierunku nie powinna mieć żadnych szkodliwych skutków | 1 4.2.6 |
| 7 | Zabezpieczone przed skutkami chwilowego zanurzenia w wodzie | Nie powinno być możliwe przedostanie się wody w ilościach powodujących szkodliwe skutki przy czasowym zanurzeniu obudowy w wodzie w znormalizowanych warunkach ciśnienia i czasu | 1 4.2.7 |
| 8 | Zabezpieczone przed skutkami ciągłego zanurzenia w wodzie |
Przedostawanie się wody w ilościach powodujących szkodliwe skutki nie powinny być możliwe, gdy obudowa jest stale zanurzona w wodzie w warunkach, które zostaną uzgodnione pomiędzy producentem a użytkownikiem, ale które są bardziej surowe niż w przypadku cyfry 7 |
1 4.2.8 |
| 9 |
Chronione przed wysokim ciśnieniem i temperaturą dysze wodne |
Woda tryskająca pod wysokim ciśnieniem i o wysokiej temperaturze na obudowę z dowolnego kierunku nie powinna mieć szkodliwych skutków | 1 4.2.9 |
Tabela 3 – Stopnie ochrony przed wodą oznaczone drugą cyfrą charakterystyczną
Parametr sprzętu do testowania IP:
| 1. Ochrona przed pionowo spadającymi kroplami wody | |
| Aplikacja | Dotyczy przeprowadzania testów IPX1, IPX2. |
| Obszar deszczowy | 1000 mm x 600 mm |
| Materiał zbiornika | Stal nierdzewna |
| Ociekający otwór | Φ0,4 mm |
| Odległość otworu | 20mm |
| Przepływ opadów | 1mm/Min, 3mm/Min, parametry ustawiane przez użytkownika (błąd: + 0,5mm/min). |
| Wysokość kapania wody | 200 mm (automatyczna kontrola przez sprzęt testowy) |
| Czas na test | 10 minut, można ustawić w zależności od potrzeb |
| Opróżnianie | Automatyczne opróżnianie zbiornika z wody po zakończeniu testu |
| Materiał korpusu | Przemysłowy stop aluminium |
| Wymiary (DxGxW) | 1100 x 1200 x 2600 mm |
| Konstrukcja maszyny | Mocowanie ścienne |
| Sprężarka powietrza (opcjonalna, brak w zestawie) | Cicha sprężarka powietrza |

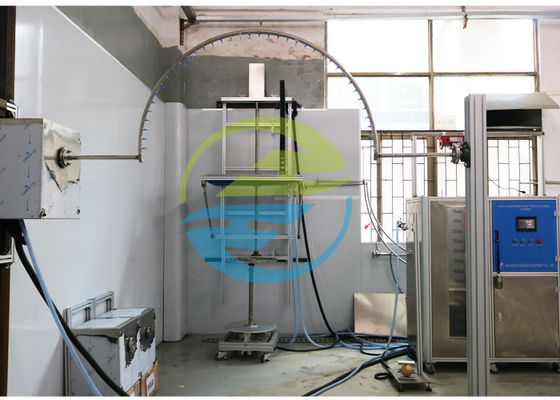

| 2. Zabezpieczone przed rozpryskami i bryzgami wody (rura oscylacyjna) | |
| Aplikacja | Dotyczy przeprowadzania testów IPX3, IPX4. |
| Zaopatrzenie w wodę |
Natężenie przepływu wody> 10 l/min ± 5% czystej wody bez włączenia. Urządzenie to wyposażone jest w moduł filtrujący czystą wodę |
| Rozmiar rurki oscylacyjnej |
Standardowo wyposażony w lampy oscylacyjne R400, R600, R800 (inny rozmiar R200, R1000, R1200, R1400, R1600mm może być opcjonalny), stal nierdzewna |
| Dziura wodna | Φ0,4 mm. |
| Kąt uwzględniony dwóch otworów | IPX3: 120°;IPX4: 180° |
| kąt wahadła | IPX3: 120°;IPX4: 360° |
| Prędkość deszczu |
IPX3: 4s/czas (2×120°); IPX4: 12 s/czas (2×360°); |
| Przepływ wody | Można ustawić w zależności od wielkości wahadła i liczby otworów na kołki (0,07 l/minX na otwór) |
| Czas testowania | 0,01 s ~ 99 godzin 59 minut, można ustawić |
| Ciśnieniomierz | 0 ~ 0,25 MPa |
| Wymagania witryny |
Dedykowane pomieszczenie testowe wodoodporne IP. Podłoże powinno być płaskie z oświetleniem Wodoodporny przełącznik (lub gniazdo) upływu 10A używany w sprzęcie.Z dobrą funkcją dopływu i drenażu.Instalacja naziemna |
| Strefa | Według wybranej rury oscylacyjnej |
| 3. Ochrona przed rozpryskami i rozpryskami wody (dysza natryskowa) | |
| Zaopatrzenie w wodę | Natężenie przepływu wody wynosi 50 ~ 150 kpa czystej wody bez włączenia. |
| Parametry dyszy natryskowej |
średnica zewnętrzna: Ф102mm średnica sferyczna: SФ75,5mm Jest środkowy otwór, a w wewnętrznym okręgu otworów znajdują się 24 otwory, których kąt zawarty wynosi 30°.W zewnętrznym okręgu otworów znajduje się 96 otworów, których kąt zawarty wynosi 15°.Łącznie 121 dołków. Średnica otworu: Ф0,5mm Wykonany jest z mosiądzu. |
| Przepływ wody | 10 l/min ± 5%, przepływomierz można regulować |
| Zakres manometru | 0 ~ 0,4 MPa |
| Przegroda | usuwany |
| Ciśnieniomierz | 0 ~ 0,25 MPa |
| 4. Ochrona przed strumieniami wody i silnymi strumieniami wody | |
| Aplikacja | Dotyczy przeprowadzania testów IPX5, IPX6. |
| Zaopatrzenie w wodę |
IPX5: natężenie przepływu wody > 12,5 l/min ± 5%; IPX6: natężenie przepływu wody > 100 l/min ± 5%; Można to osiągnąć za pomocą zbiornika wody ze stali nierdzewnej i sprzętu ciśnieniowego |
| Średnica dyszy | IPX5: Ф6,3 mm;IPX6: Ф12,5 mm |
| Przepływ wody | IPX5: 12,5±0,625 l/min, IPX6: 100±5 l/min;Przepływomierz jest regulowany |
| Odległość od dyszy strumieniowej do obudowy | 2,5 ~ 3 m |
| Czas testowania | Nie mniej niż 1 min/m² (nie mniej niż 3 minuty) |
| Ciśnieniomierz | 0 ~ 0,25 MPa |

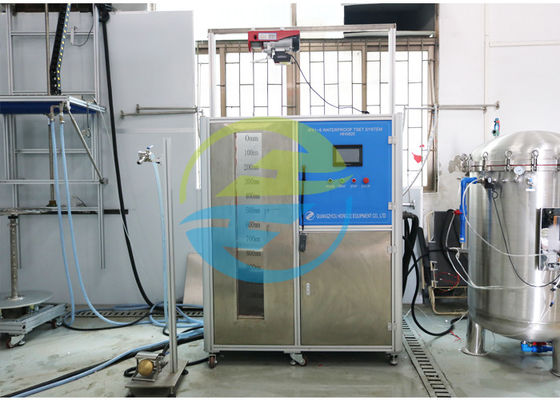

| 5. Zabezpieczone przed skutkami chwilowego zanurzenia w wodzie i szafce sterowniczej elektrycznej | |
| Odpowiedni |
(a) Dopływ wody do testu wodoodporności IPX1~IPX6 (b) Test zanurzenia w wodzie IPX7 (c) Magazynowanie wody do testu wodoszczelności IPX8 (d) Automatyczna kontrola całego sprzętu wodoodpornego |
| Zbiornik na wodę |
Ma zastosowanie do przechowywania wody w teście silnego natryskiwania wody IPX5 ~ IPX6, wtrysku wody IPX8, zanurzenia IPX7 Pojemność: 500L Wymiary: szer. 600 mm x gł. 660 mm x wys. 1300 mm Okno obserwacyjne: okno ze szkła hartowanego Wymiary okna obserwacyjnego: S200mmXH1250mm Głębokościomierz: stal nierdzewna Wysokość miernika głębokości: 1200mm, dokładność 1mm Kontrola poziomu cieczy: łącznik pływakowy + rura przelewowa |
| Szafka sterownicza |
Detekcja przepływu: sprzężenie zwrotne sygnału przepływu przez przepływomierz elektroniczny Ustawienie przepływu: ustawiane na ekranie dotykowym Kontroler: PLC Funkcja kontrolna: dostarczanie wody o stałym przepływie, dostarczanie wody pod stałym ciśnieniem i kontrola czasu testu. Funkcja ochrony: ochrona przed wyciekiem, ochrona przed przeciążeniem, ochrona przed zwarciem |
| Automatyczny uchwyt do podnoszenia zanurzeniowego IPX7 |
Odległość podnoszenia: 0 ~ 1200 mm Wymiary wspornika: L400mmXW400mm Waga ładunku wspornika: 50 kg |
| 6. Zabezpieczone przed skutkami ciągłego zanurzenia w wodzie | |
| Aplikacja | Dotyczy przeprowadzenia testów IPX8. |
| Zbiornik ciśnieniowy | Zbiornik ze stali nierdzewnej, średnica 0,8 metra, wysokość 1 metr |
| Zakres regulacji ciśnienia | 0 ~ 6 barów (można dostosować) |
| Układ ciśnieniowy | Pompa ze stali nierdzewnej + przetwornica częstotliwości |
| Dokładność manometru | 0,25 stopnia, zakres: 10 barów |
| Czas testowania | 0-99min |
| Maksymalne ciśnienie graniczne | 6 barów |
| Ochrona ciśnienia | Zabezpieczenie wyłącznika ciśnieniowego |
| 7. Gramofon | |
| Średnica gramofonu | Ø600mm |
| Uchwyt próbki | Ø600mm |
| Prędkość gramofonu | 1-5 obr./min, regulowana |
| Kąt pochylenia | 15° |
| Sprawdź kąt obrotu | 90°, ciągły obrót |
| Regulowana wysokość regulowanej rury teleskopowej | 300mm, 1200mm-1500mm |
| Materiał korpusu | Przemysłowy stop aluminium |
