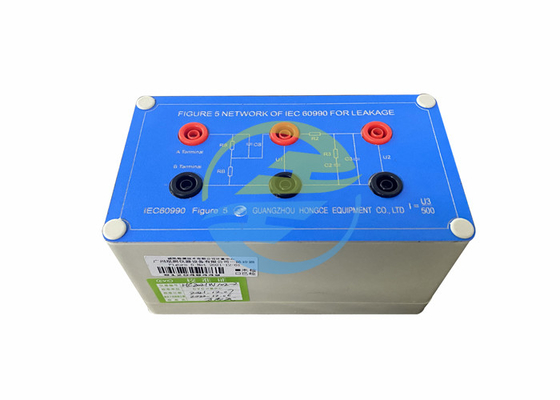

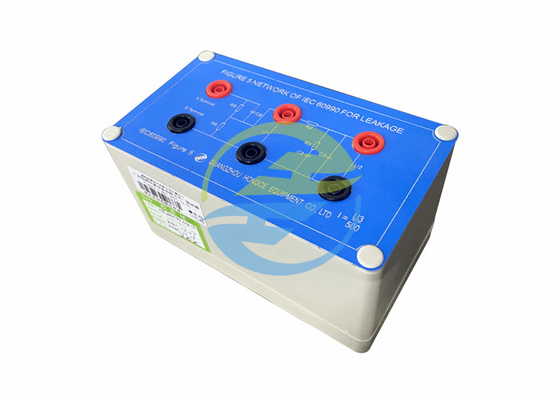

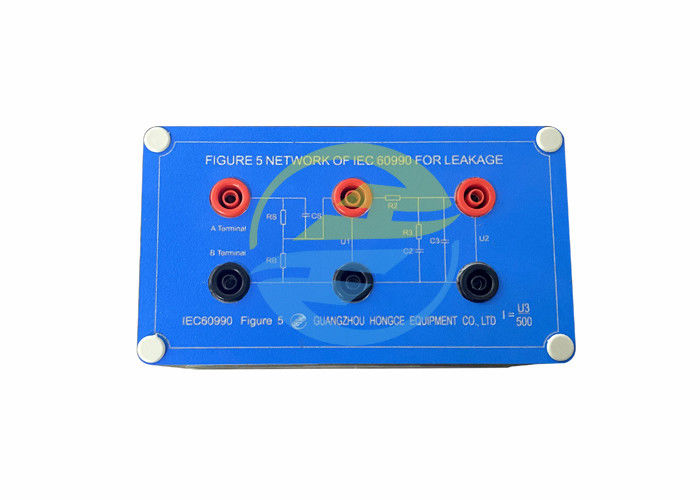

Sprzęt testowy OEM IEC Rysunek 5 Pomiar prądu dotykowego sieci ważony w celu unieruchomienia w trybie puszczania

Sprzęt testowy OEM IEC Rysunek 5 Pomiar prądu dotykowego sieci ważony w celu unieruchomienia w trybie puszczania

Nazwa marki: HongCe
Numer modelu: CT-5
MOQ: 1 zestaw
Cena £: Negotiatable
Warunki płatności: T/T
Zdolność do zaopatrzenia: 100 zestaw/miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
calibration certificate(cost additional)
czas realizacji:
7 dni
Waga brutto:
0,5 kg
OEM:
TAk
RS:
1500Ω
C2:
0,0062 μF
C3:
0,0091 μF
R2:
10000Ω
R3:
20000Ω
Szczegóły pakowania:
Pudełko kartonowe
Podkreślić:

Sprzęt testowy OEM IEC

,

Rysunek 5 Sprzęt testowy IEC

,

Sprzęt testowy sieci pomiarowej IEC

Opis produktu

IEC60990 Rysunek 5 Sieć pomiarowa, prąd dotykowy ważony dla unieruchomienia Letgo​



IEC 60990:2016 określa metody pomiaru prądu stałego lub przemiennego o przebiegu sinusoidalnym lub niesinusoidalnym, który może płynąć przez ciało ludzkie oraz prądu płynącego przez przewód ochronny.Metody pomiarowe zalecane dla PRĄDU DOTYKOWEGO opierają się na możliwym wpływie prądu płynącego przez organizm człowieka.W normie tej pomiary prądu płynącego przez sieci reprezentujące impedancję ciała ludzkiego nazywane są pomiarami PRĄDU DOTYKOWEGO.Te sieci niekoniecznie dotyczą ciał zwierząt.Specyfikacja lub implikacja określonych wartości granicznych nie wchodzi w zakres niniejszej normy.Seria IEC TS 60479 zawiera informacje dotyczące skutków przepływu prądu przez organizm ludzki, z których można wyprowadzić wartości graniczne.Niniejsza norma ma zastosowanie do wszystkich klas SPRZĘTU, zgodnie z IEC 61140. Metody pomiaru w tej normie nie są przeznaczone do stosowania dla PRĄDÓW DOTYKOWYCH o czasie trwania krótszym niż 1 s, prądów pacjenta zgodnie z definicją w IEC 60601-1, ac. częstotliwości poniżej 15 Hz i prądy powyżej wartości wybranych dla limitów WYPALANIA ELEKTRYCZNEGO.Sprzęt testowy IEC



Produkty Wprowadzenie:

Ta sieć testowa jest zgodna z wymaganiami sieci pomiarowej IEC60990 prądem dotykowym i metodą pomiaru prądu przewodu ochronnego (rysunek 5 sieć pomiarowa, prąd dotykowy ważony dla wypuszczenia. Sieć ta jest wygodna w użyciu i łatwa w obsłudze, a przełącznik zasilania jest wykonywany osobno, co może rozwiązać wady mocy zasilania poprzedniej maszyny i przetestować mocniejsze produkty.Sprzęt testowy IEC

Parametr:

Imię Wartość
rS 1500Ω
rb 500Ω
CS 0,22 μF
r2 10000Ω
r3 20000Ω
C2 0,0062 μF
C3 0,0091 μF


Przygotowanie:

Przed badaniem należy przygotować instrumenty w następujący sposób:Sprzęt testowy IEC
Oscyloskop x1

Jedna lub dziesięć razy sonda napięciowa x1
Zasilanie x1 (napięcie testowe lub częstotliwość, które można dostosować lub zmienić na wymagane napięcie lub częstotliwość)
