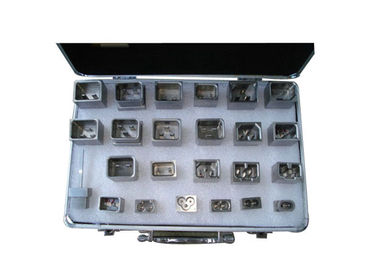

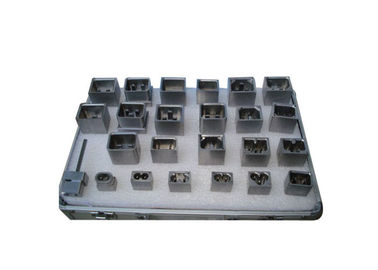

Urządzenia do testowania mierników złączy sprzęgła do laboratorium IEC60320.1

Nie.

Pozycja

Nr rysunku

QTY.

Uwaga

1

Wskaźnik C1 GO

Rysunek 2

1

Sprawdź złącze

2

Wskaźnik C5 GO

Rysunek 4

1

Sprawdź złącze

3

Wskaźnik C7 GO

Rysunek 5

1

Sprawdź złącze

4

Wskaźnik C7 GO A

Figura 5A

1

Sprawdź stronę złącza w linii

5

C1 Wskaźnik NOT-GO

Rysunek 6

1

Sprawdź złącze

6

Wskaźnik C1, C5, C7 NOT-GO

Rysunek 7

1

Sprawdź 2 wtyczki

7

Wskaźnik C1, C7 NOT-GO

Rysunek 8

1

Sprawdź 3 wtyczki

8

Wskaźnik C8, C8A, C8B GO

Rysunek 9

1

Sprawdź wlot urządzenia

9

Wskaźnik C9 GO

Figura 9A

1

Sprawdź złącze

10

Wskaźnik C9 NOT-GO

Figura 9B

1

Sprawdź złącze

11

Wskaźnik C10 GO

Figura 9C

1

Sprawdź wlot urządzenia

12

Wskaźnik C13 GO

Figura 9F

1

Sprawdź złącze

13

Wskaźnik C13, C17 NOT-GO

Figura 9G

1

Sprawdź złącze

14

Wskaźnik C14, C16A, C18 GO

Figura 9H

1

Sprawdź wlot urządzenia

15

Wskaźnik C15 GO

Figura 9J

1

Sprawdź złącze

16

Wskaźnik C17 GO

Rysunek 9K

1

Sprawdź złącze

17

Wskaźnik C19 GO

Figura 9L

1

Sprawdź złącze

18

Wskaźnik C20, C24 GO

Figura 9M

1

Sprawdź wlot urządzenia

19

Wskaźnik C21 GO

Figura 9N

1

Sprawdź złącze

20

Wskaźnik C22 GO

Rysunek 9P

19

Sprawdź wlot urządzenia

21

Wskaźnik C23 GO

Rysunek 9Q

Sprawdź złącze

22

Wskaźnik C13, C15, C17 NOT-GO

Figura 9R

1

Sprawdź złącze

23

Wskaźnik C15A GO

Figura 9S

1

Sprawdź złącze

24

Wskaźnik C16A GO

Rysunek 9T

1

Sprawdź wlot urządzenia
