Tryb sterowania: | Sterowanie PLC | Kierowca: | Silnik krokowy |
---|---|---|---|
Stacja testowa: | Pojedyncze (otwieranie w pionie i poziomie można przełączać) | rozmiar: | 1000 * 1000 * 800 mm |
High Light: | iec testing equipment,laboratory test equipment |

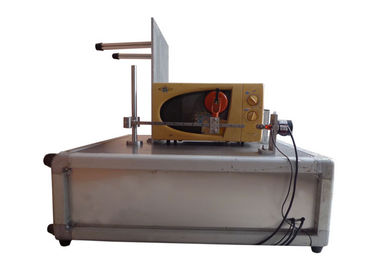

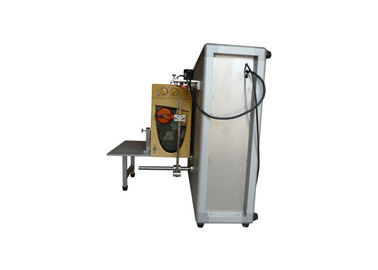

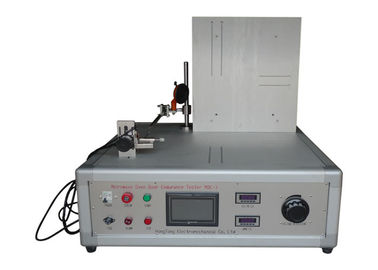

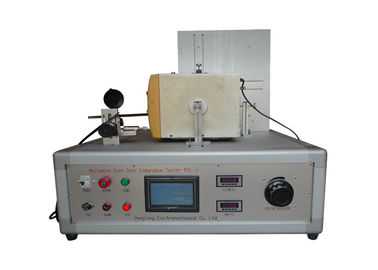

IEC 60335-2-25: 2014 Kuchenka mikrofalowa do testu wytrzymałości drzwi
Informacje o produkcie:
Tester wytrzymałości drzwi do kuchenki mikrofalowej został zaprojektowany i wyprodukowany zgodnie z normą IEC60335-2-25. Jest to dedykowany tester, który służy do sprawdzania odporności na ścieranie systemu drzwi mikrofalowych, w tym struktury zawiasu, uszczelek mikrofalowych i innych powiązanych elementów, które podczas używania.
Urządzenie wykorzystuje zaawansowany sterownik PLC i interfejs humanizowanego ekranu dotykowego, jest szeroko stosowany do testowania kuchenki mikrofalowej do otwierania drzwi pionowych i poziomych. Sprzęt testowy jest łatwy w obsłudze, trwały i praktyczny.
Wyposażony jest w pełny manipulator ze stali nierdzewnej, strukturę ssącą podciśnieniową i standardową konfigurację kolorowego ciekłokrystalicznego ekranu dotykowego TFT. Kąt obrotu i prędkość otwierania / zamykania drzwi są regulowane. Dzięki temu może naprawdę symulować dłoń osoby, aby otworzyć i zamknąć drzwi kuchenki mikrofalowej i inne podobne urządzenia. W ten sposób osiągnąć inteligentizowaną metodę sterowania.
Gniazdo zasilania ma funkcję wykrywania, która może ocenić, czy próbka działa z przewodem. Podczas testu obciążenia, jeśli próbka nie prowadzi podczas testowania, urządzenie automatycznie przestanie pracować. W tym momencie licznik rejestruje czasy testu i brzmi alarm. Ta funkcja może być otwierana lub zamykana zgodnie z aktualną potrzebą.
Parametry techniczne :
Napięcie wejściowe | 220V / 60HZ |
Moc wyjściowa | 2000W |
Stacja testowa | Pojedyncze (pionowe i poziome otwory są przełączalne) |
Tryb pracy | Sterownik PLC 7-calowy ekran dotykowy działający w trybie humanizacji |
Kierowca | Silnik krokowy |
Testowanie maksymalnego kąta | (Kąt otwarcia drzwi kuchenki mikrofalowej) 0 ° - 180 ° (Regulowane wartości wejściowe) |
Prędkość | Regulowany, 6-krotny / min przy włączonym zasilaniu, 12-krotny / min przy wyłączonym zasilaniu |
Metoda liczenia | Licznik cyfrowy, liczony raz po zamknięciu drzwi, automatycznie wyłączany po ustalonej liczbie razy. |
Automatyczna funkcja detekcji | Alarm po liczbie uzupełnień; Jeżeli wewnętrzne części próbki są uszkodzone podczas procesu testowania, urządzenie testujące automatycznie wyłącza się i rejestruje ostateczną liczbę prób i aktywuje urządzenie alarmowe. |
Wygląd zewnętrzny | Aluminiowa rama, Płyta zamykająca ze stali nierdzewnej |
Wymiary | 960mm * 960mm * 650mm, waga: 140kg |
Spełnia normę | IEC60335-2-25 |
Przykładowa instalacja i test:
A. Przesuń trzy położenia urządzeń zgodnie z rozmiarem próbki, a następnie umieść próbkę na platformie roboczej.
B. Naciśnij przycisk "Homing" na ekranie "Control Interface", aby ramię mechaniczne powróciło do punktu początkowego, wyreguluj przednią i tylną drzwiczki próbki, aby dopasować ją do ssącego, ssak nie musi adsorbować Drzwiczki próbki w tej chwili (górna lub dolna wysokość jest regulowana za pomocą ramienia mechanicznego).
C. W interfejsie ustawień 【Parametry】 Naciśnij przycisk 【Ręcznie otwieraj drzwiczki】, aby zatrzymać się, gdy ramię manipulatora działa pod kątem maksymalnym, a następnie otwórz drzwiczki próbki na wymagany kąt testowania (potwierdzony kątomierzem lub innym kątem pomiaru ), A następnie naciśnij przycisk 【Ręcznie zamknij drzwiczki】, naciśnij przycisk "Stop", gdy ssawka pasuje tylko do bramy testowej, wprowadź wartość prądu wyświetlającego do 【Brama automatyczna przemieszczenie】 ustaw wartość pola, czyli wymaganego kąta otwarcia drzwi W stanie testowym, użyj tej metody, aby potwierdzić ustawienie 【wartość zadana drzwi】 wartość zadana.
D. Domyślnie mikrofalówka testowa nie ma przełącznika drzwi. Pod pozycją, że ramię mechaniczne i ssawka nie są adsorbowane w drzwiach próbki, naciśnij "Start", aby uruchomić je swobodnie, sprawdź, czy kąt otwarcia ramienia mechanicznego jest taki sam, jak kąt otwarcia drzwiczek próbki, jeśli nie, stosowne, proszę Zmodyfikuj wartość kąta, aby suwak był idealnie dopasowany do drzwiczek próbki.
Uwaga: Kąt otwarcia drzwi próbki można również ustawić za pomocą kompensacji kątowej, na przykład w przypadku, gdy drzwi kuchenki mikrofalowej są otwarte do 90 °, wartość bieżąca wynosi 75 ° (po ssaniu całkowicie dopasowanym do drzwiczek próbki), a następnie kompensację kąta Ustawienie wynosi: 90 ° -75 ° = 15 °, wejście 15 ° w polu wartości 【kąt kompensacji】. Odwrotnie wprowadzić wartość ujemną.
E. Mechaniczne ramię opiera się na początku, adsorbent ssący z drzwiami próbki, a próbka jest mocowana za pomocą trzech urządzeń.
F. Jeśli próbka testowa ma włącznik drzwiowy, wyreguluj położenie urządzenia otwierającego drzwi, urządzenie do otwierania drzwi jest ustawione w jednej linii z przyciskiem drzwi próbki, mocując mechanizm pomocniczy. Naciśnij 【Manipulator Forward】, aby urządzenie do otwierania drzwi przesunęło się do przodu, a następnie naciśnij przycisk 【Homing,, aby urządzenie do otwierania drzwi powróciło do położenia wyjściowego, a następnie naciśnij 【Manipulator Forward】, aby urządzenie do otwierania drzwi przesunęło się do przodu I zatrzymaj się, gdy drzwi są otwarte, obserwuj wyświetlanie wartości w 【Manipulator Displacement】, wprowadź tę wartość do pola wartości 【Przesunięcie do przodu】, przesunięcie do przodu jest zakończone. Następnie nacisnąć przycisk 【Manipulator Backwards】, aby urządzenie do otwierania drzwi otworzyć do tyłu do przełącznika resetowania drzwi, a następnie z powrotem na pewną odległość, zaobserwowano wyświetlanie wartości w 【manipulatorze przemieszczenia】, 【przesunięcie do przodu】 wartość nastawy - wartość wyświetlana od tyłu = 【Przesunięcie do tyłu】 wartość. Wprowadź tę wartość do pola wartości 【Przesunięcie do tyłu】, przesunięcie do tyłu jest zakończone.
Za pomocą przełącznika i bez przełącznika: domyślnie ustawiony system bez przełącznika, jeśli trzeba wybrać przełącznik, drzwi i przełącznik drzwi muszą wrócić do pozycji homowania po (oświetlenie domowe), naciśnij przycisk 【Pause】, 【Count Cleared】 , A następnie naciśnij przycisk 【Manipulator On / Off】 i wybierz, aby odnieść sukces, zapali się odpowiedni wskaźnik stanu. Zwróć uwagę na to.
