Maszyna do badania wytrzymałości na rozciąganie

IEC60884-1 Rysunek 11 Urządzenia do testów laboratoryjnych przyrządu do zaciskania Urządzenia do próby rozciągania

Nazwa marki:	HongCe
Numer modelu:	HC9903
MOQ:	1 zestaw
Cena £:	Negotiatable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	15 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)

Zakres liczby zliczania:

Domyślnie 1 ~ 9999 (150 razy (15 minut))

Tempo testowania:

(10 ± 2) r / min

Waga:

300 g / 400 g / 700 g / 900 g / 1400 g / 2000 g * 1

Średnica bezwładności:

75 mm

Szczegóły pakowania:

Sklejka

Podkreślić:

tensile strength testing equipment

lab testing equipment

Opis produktu

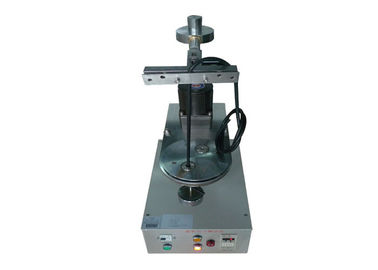

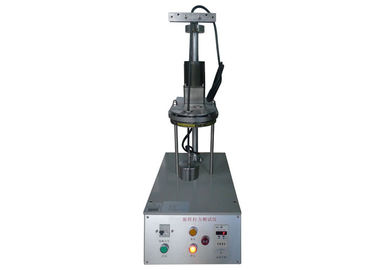

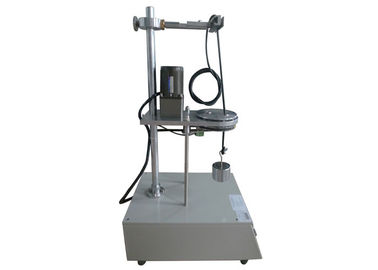

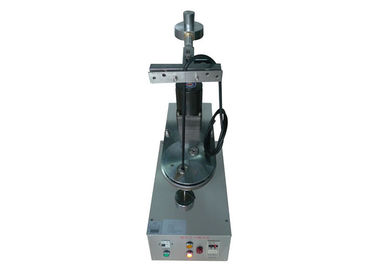

Urządzenie do kontroli wytrzymałości na rozciąganie, IEC60884-1 Rysunek 11 Urządzenie do testowania urządzenia do mocowania zaciskowego

Zastosowanie :

Zaciski z mocowaniem śrubowym powinny być tak zaprojektowane i wykonane, aby zaciskały przewód (przewody) bez nadmiernego uszkodzenia przewodu (przewodów).

Urządzenie to urządzenie do sprawdzania uszkodzeń. Końcówka jest umieszczona w aparaturze badawczej zgodnie z testerem i wyposażona w sztywny, stały, splatany i / lub giętki przewodnik (y), zgodnie ze standardem najpierw z najmniejszym, a następnie z największym nominalnym przekrojem poprzecznym, śruba mocująca ( s) lub nakrętki dokręcane momentem zgodnie ze standardem.

Długość przewodu pomiarowego powinna być o 75 mm dłuższa niż wysokość (H) określona w normie.
Koniec przewodu przechodzi przez odpowiednią tuleję w płycie umieszczonej na wysokości (H) poniżej urządzenia, jak podano w standardzie. Tuleja jest umieszczona w płaszczyźnie poziomej tak, że jej środkowa linia opisuje okrąg o średnicy 75 mm, koncentrycznie ze środkiem jednostki zaciskowej w płaszczyźnie poziomej; płyta zostaje następnie obrócona z prędkością (10 ± 2) r / min.

Odległość między wlotem zespołu zaciskowego a górną powierzchnią tulei powinna wynosić ± 15 mm od wysokości określonej w normie. Tuleja może być smarowana, aby zapobiec związaniu, skręcaniu lub obrotowi izolowanego przewodu.
Masa określona w normie jest zawieszona na końcu przewodu. Czas trwania testu wynosi około 15 minut. Podczas badania, przewodnik nie może ani wysunąć się z zespołu zaciskowego, ani złamać się w pobliżu zespołu zaciskowego, ani też przewód nie może być uszkodzony w taki sposób, aby uczynić go niezdatnym do dalszego użytkowania.

Parametry techniczne:

Zasilanie: 220 V 50 Hz lub 115 V 60 Hz
Zakres odliczania: 1 ~ 9999 (150 razy (15 min) jest domyślnie.
Szybkość testowania: (10 ± 2) r / min
Waga: 300 g / 400 g / 700 g / 900 g / 1400 g / 2000 g * 1 (można dostosować)
Średnica wirowania: 75 mm
Średnica otworu tulejowego (mm): 6.5,9.5,13,14.5 (można go dostosować)
Wysokość (H) (mm): 260,280,300,320 mm
Zgodny ze standardem: IEC60884Figure11, VDE0620, IEC60947.1 Rysunek 1

Model	HC9903	HC9903A	HC9903B (2 stacje)
Częstotliwość testu	10 ± 2 obroty na minutę	10 ± 2 obroty na minutę	9 ± 1 obr / min
Średnica wirowania	75 mm	75 mm	76 mm
Czasy testu	0 ~ 9999	0 ~ 9999	0 ~ 9999
Ciężary	0,3, 0,4, 0,7, 0,9, 1,4, 2 kg	0,3, 0,4, 0,7, 0,9, 1,4, 2, 2,9, 4,5, 5,9, 6,8, 8,6, 9,5, 10,4, 14, 15, 16,8, 20, 22,7 kg	0,7, 0,9, 1,4, 2,3,5,6, 4,5, 6,8, 11,4, 13,6, 18,2, 22,7, 27,2, 36,3, 45,4 kg
Wysokość testu	260, 280, 300, 320 mm	250 ~ 500 mm	250 ~ 500 mm
Średnica otworu ferruli	6,5, 9,5, 13, 14,5 mm	6,5 ~ 28,6 mm, 12 szt	6,5 ~ 28,6 mm, 12 szt
Standardy	GB2099.1, GB16915.1	GB13140.3	UL486A-B, UL498

Nominalny przekrój przewodu (mm²)	Średnica tulei Otwór (mm)	Wysokość (mm)	Masa dla przewodnika (kg)
0,5	6.5	260	0.3
0,75	6.5	260	0.4
1.0	6.5	260	0.4
1.5	6.5	260	0.4
2.5	9.5	280	0,7
4.0	9.5	280	0,9
6.0	9.5	280	1.4
10,0	9.5	280	2.0
16,0	13,0	300	2.9
25,0	13,0	300	4.5
35	14.5	320	6.8
1, Wysokość: ± 15 mm. 2, Jeśli średnica tulei nie jest wystarczająco duża, możesz wybrać większą.
