| Nazwa marki: | HongCe |
| Numer modelu: | HHBZ05 |
| MOQ: | 1 zestaw |
| Cena £: | Negotiatable |
| Warunki płatności: | T/T, l/c, Western Union |
| Zdolność do zaopatrzenia: | 1 zestaw miesięcznie |

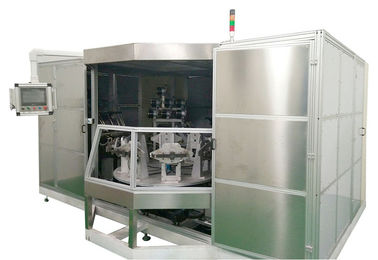

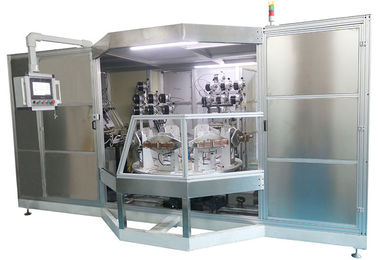

8 stacji obrotowej automatycznej lutowarki płomieniowej do miedzianego wymiennika ciepła
Zasada działania:
W oparciu o automatyzację procesu lutowania i efektywną kontrolę natężenia przepływu gazu, czasu spawania i pozycji spawania, w celu sprawnego kontrolowania efektu spawania i tworzenia się basenu lutowniczego w celu zapewnienia stabilności i spójności jakości spawania.
Skład wyposażenia:

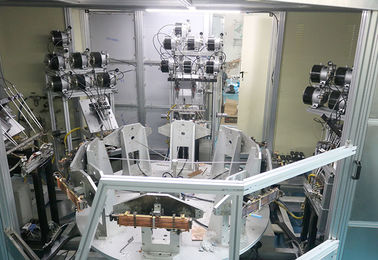

Praca gramofonów i urządzeń (8 stanowisk pracy, 1 urządzenie na stację)
System kontroli przepływu gazu
Automatyczny mechanizm podawania drutu

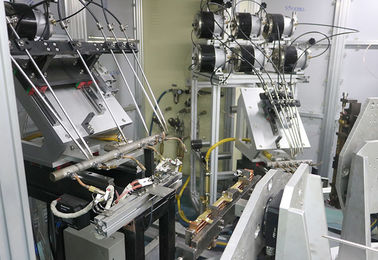

Mechanizm obrotowy i pozycjonujący
Szafka gazowa i system spalania
Monitorowanie temperatury w podczerwieni
Silnie zimne sprężone powietrze
Elektryczna szafa sterownicza i system sterowania PLC
Okap wydechowy
Komputer przemysłowy
Parametry techniczne:
| Cykl produkcji | 45s / szt |
| Wymagania dotyczące przedmiotu obrabianego | Powierzchnia jest czysta, bez widocznych plam, specyfikacje są jednolite, a tolerancja położenia spawania jest nie większa niż 1 mm po ustawieniu punktu połączenia. |
| Rozmiar obrabianego przedmiotu | Według rysunków klienta i próbek. |
| Efekt lutowania | Lut spływa równomiernie bez wadliwego złącza spawanego. |
| 1 | Stacja ładująca i wyładowująca: operator montuje wstępnie zmontowaną ramę główną pionowo i ustawia ją w uchwycie pozycjonującym; operator demontuje spawany przedmiot; |
| 2 | Stacja instalacyjna: operator instaluje części A1-A8, B1-B8 i instaluje złącza wypełnione azotem; |
| 3 | Stacja spawania a: Mechanizm napełniający azot automatycznie napełnia przedmiot obrabiany azotem, a spawalniczy rząd przeciwpożarowy nagrzewa się, doprowadza i spawa spoiny lutownicze A1-A8. Po zakończeniu spawania mechanizm napełniający azot zostaje wycofany, a urządzenie zostaje automatycznie obrócone; |
| 4 | Stacja spawalnicza b: Mechanizm napełniania azotem automatycznie napełnia przedmiot obrabiany azotem, a spawalniczy rząd przeciwpożarowy nagrzewa się, doprowadza i spaja złącza lutowane C1-C6. Po zakończeniu spawania system ochładza złącza lutownicze A1-A8, mechanizm napełniania azotem jest wycofywany, a urządzenie jest automatycznie obracane; |
| 5 | Stacja spawania c: Mechanizm napełniania azotem automatycznie napełnia przedmiot obrabiany azotem, a spawalniczy rząd przeciwpożarowy nagrzewa się, doprowadza i spawa lutowane złącza B1-B8. Po zakończeniu spawania system ochładza złącza lutownicze C1-C6, mechanizm napełniania azotem jest wycofywany, a urządzenie jest automatycznie obracane; |
| 6 | Stacja spawalnicza d: Mechanizm napełniania azotem automatycznie napełnia przedmiot obrabiany azotem, a spawalniczy rząd przeciwpożarowy nagrzewa się, doprowadza i spawa połączenia lutowane D1-D6 i E. Po zakończeniu spawania system ochładza złącza lutownicze B1-B8, mechanizm napełniania azotem jest wycofywany, a urządzenie jest automatycznie obracane; |
| 7 | Mechanizm napełniający azot automatycznie napełnia przedmiot obrabiany azotem, system chłodzi złącza lutowane D1-D6 i E, mechanizm napełniania azotem jest wycofywany, a urządzenie jest automatycznie obracane; |
| 8 | Ogólne chłodzenie |
| 9 | Operator powtarza proces 1. |
