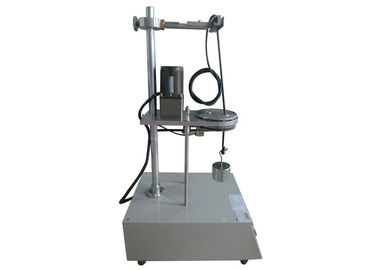

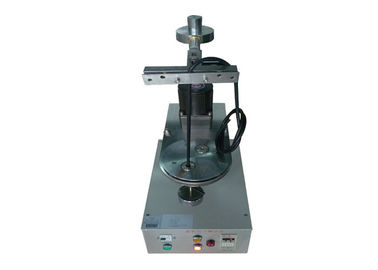

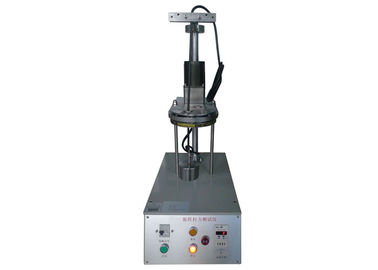

IEC60884-1 Rysunek 11 Urządzenie do sprawdzania wytrzymałości na rozciąganie

Nazwa marki:	HongCe
Numer modelu:	CL-1
MOQ:	1 zestaw
Cena £:	Negotiatable
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	15 zestawów miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Orzecznictwo:

TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)

Szczegóły pakowania:

Sklejka

Podkreślić:

electric socket tester

socket tester

Opis produktu

Urządzenie do kontroli wytrzymałości na rozciąganie, IEC60884-1 Rysunek 11 Urządzenie do testowania urządzenia do mocowania zaciskowego

Zastosowanie :

Zaciski z mocowaniem śrubowym powinny być tak zaprojektowane i wykonane, aby zaciskały przewód (przewody) bez nadmiernego uszkodzenia przewodu (przewodów).

Urządzenie to urządzenie do sprawdzania uszkodzeń. Końcówka jest umieszczona w aparaturze badawczej zgodnie z testerem i wyposażona w sztywny, stały, splatany i / lub giętki przewodnik (y), zgodnie ze standardem najpierw z najmniejszym, a następnie z największym nominalnym przekrojem poprzecznym, śruba mocująca ( s) lub nakrętki dokręcane momentem zgodnie ze standardem.

Długość przewodu pomiarowego powinna być o 75 mm dłuższa niż wysokość (H) określona w normie.
Koniec przewodu przechodzi przez odpowiednią tuleję w płycie umieszczonej na wysokości (H) poniżej urządzenia, jak podano w standardzie. Tuleja jest umieszczona w płaszczyźnie poziomej tak, że jej środkowa linia opisuje okrąg o średnicy 75 mm, koncentrycznie ze środkiem jednostki zaciskowej w płaszczyźnie poziomej; płyta zostaje następnie obrócona z prędkością (10 ± 2) r / min.

Odległość między wlotem zespołu zaciskowego a górną powierzchnią tulei powinna wynosić ± 15 mm od wysokości określonej w normie. Tuleja może być smarowana, aby zapobiec związaniu, skręcaniu lub obrotowi izolowanego przewodu.
Masa określona w normie jest zawieszona na końcu przewodu. Czas trwania testu wynosi około 15 minut. Podczas badania, przewodnik nie może ani wysunąć się z zespołu zaciskowego, ani złamać się w pobliżu zespołu zaciskowego, ani też przewód nie może być uszkodzony w taki sposób, aby uczynić go niezdatnym do dalszego użytkowania.

Parametry techniczne:

Zasilanie: 220 V 50 Hz lub 115 V 60 Hz
Zakres odliczania: 1 ~ 9999 (150 razy (15 min) jest domyślnie.
Szybkość testowania: (10 ± 2) r / min
Waga: 300 g / 400 g / 700 g / 900 g / 1400 g / 2000 g * 1 (można dostosować)
Średnica wirowania: 75 mm
Średnica otworu tulejowego (mm): 6.5,9.5,13,14.5 (można go dostosować)
Wysokość (H) (mm): 260,280,300,320 mm
Zgodny ze standardem: IEC60884Figure11, VDE0620, IEC60947.1 Rysunek 1

Nominalny przekrój przewodu (mm²)	Średnica tulei Otwór (mm)	Wysokość (mm)	Masa dla przewodnika (kg)
0,5	6.5	260	0.3
0,75	6.5	260	0.4
1.0	6.5	260	0.4
1.5	6.5	260	0.4
2.5	9.5	280	0,7
4.0	9.5	280	0,9
6.0	9.5	280	1.4
10,0	9.5	280	2.0
16,0	13,0	300	2.9
25,0	13,0	300	4.5
35	14.5	320	6.8
1, Wysokość: ± 15 mm. 2, Jeśli średnica tulei nie jest wystarczająco duża, możesz wybrać większą.
