IEC 60529 Sprzęt testowy ochrony przed wnikaniem Sonda sferyczna IP1X 50 mm z siłą 10-50N

IEC 60529 Sprzęt testowy ochrony przed wnikaniem Sonda sferyczna IP1X 50 mm z siłą 10-50N

Nazwa marki: HongCe
Numer modelu: HT-I01T
MOQ: 1 zestaw
Cena £: Negotiatable
Warunki płatności: T/T
Zdolność do zaopatrzenia: 30 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Third part calibration certificate(cost additional)
Gwarancja:
1 rok
Stosowanie:
Test ochrony przed wnikaniem wody
Sztywna średnica kulki testowej:
SФ50+0,05
Zmuszać:
Z siłą 10-50N
Średnica przegrody:
45
Grubość przegrody:
4
Standard:
IEC 60529
Kolor:
biały
Szczegóły pakowania:
Pudełko aluminiowe
Podkreślić:

Sprzęt testowy IEC 60529

,

sprzęt testowy 50N

,

sprzęt testowy IP1X 50mm

Opis produktu

Sonda sferyczna IEC 60529 IP1X 50 mm z siłą 10-50 N, sprzęt do testowania ochrony przed wnikaniem



Odpowiednie opisy wIEC 60529:



5.1 Krótki opis: Ochrona przed dostępem do części niebezpiecznych wierzchem dłoni

Definicja: Sonda dostępu, kula 50 mm , powinna mieć odpowiedni odstęp od części niebezpiecznych

                                 Sprzęt do testowania ochrony przed wnikaniem

5.2 Ochrona przed wnikaniem ciał obcych w postaci stałej oznacza, że ​​sondy obiektów do cyfry 2 w tabeli 2 nie powinny w pełni wnikać w obudowę.Oznacza to, że pełna średnica kuli nie może przechodzić przez otwór.w obudowie.

Tabela 2: Krótki opis: Ochrona przed ciałami obcymi o średnicy 50 mm i większej

Definicja: Sonda obiektu, kula 50 mm , nie powinna w pełni wnikać

Pełna średnica sondy obiektowej nie może przechodzić przez otwór w obudowie.

                                                                                                                              Sprzęt do testowania ochrony przed wnikaniem

11.4 Tabela 5: Kula 50 mm ∅ nie może w pełni wnikać i należy zachować odpowiedni prześwit



13.1 Tabela 7: Środki testowe (sondy obiektowe i komora pyłowa): Sztywna kula bez uchwytu lub osłony o średnicy 50+0,05 mm

Siła testowa: 50 N ± 1 0 %

Sprzęt do testowania ochrony przed wnikaniem

15.2 Warunki testowe
Sonda dostępu jest dociskana do wszelkich otworów w obudowie z siłą określoną w tabeli 6. Jeżeli częściowo lub całkowicie wnika, umieszcza się ją w każdym możliwym położeniu, ale w żadnym wypadku powierzchnia ograniczająca nie może w pełni przechodzić przez otwór.
Bariery wewnętrzne są uważane za część obudowy, jak określono w 3.1.



Sstandardowa:IEC61032 rys.1, IEC60529 IP1 i IEC60065.

Wniosek:Sonda ta jest przeznaczona do weryfikacji ochrony grzbietu dłoni osób przed dostępem do części niebezpiecznych.Jest to również niezbędna sonda stosowana do zapobiegania przedostawaniu się niebezpiecznych części i stałych ciał obcych.

Testujobszerny:Łatwo dostępne części obudowy pod napięciem lub części mechaniczne.

Funkcja:Tę sondę testową można dostosować.Może być używany do testu przeciwporażeniowego, gdy jest wyposażony w złącze amphenol.Lub używany do testu ochrony obudowy, gdy otwarty gwintowany otwór M6 na końcu rękojeści (połączony z dynamometrem ciągnij i pchaj). Sonda, której numer modelu jest z "T", działa na siłę.Sprzęt do testowania ochrony przed wnikaniem



Pparametry:

Model HT-I01T
Imię Testuj sondę A z siłą
Średnica sztywnej kulki testowej (metal) SФ50+0,05 0
Średnica przegrody (nylon) Ф45±0,2
Grubość przegrody 4
Zmuszać Ze skalą 10N,20N,30N,40N,50N

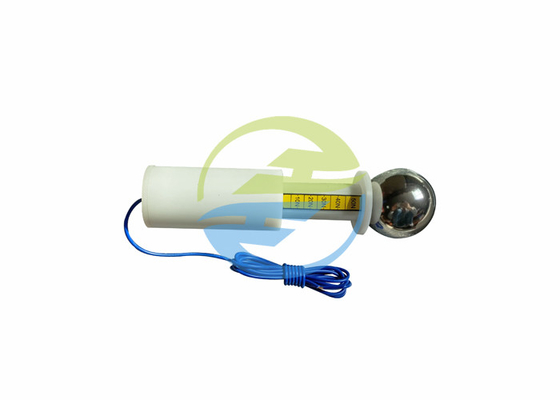

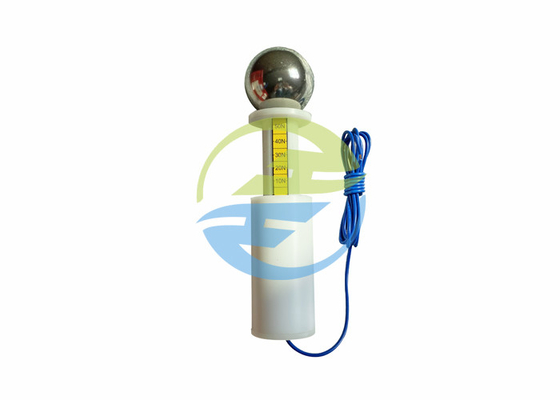

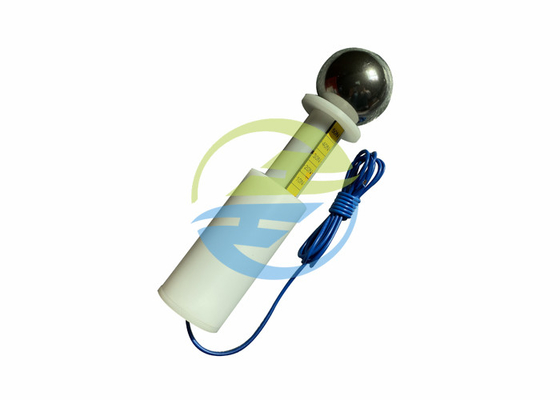

Zdjęcie w celach informacyjnych:



IEC 60529 Sprzęt testowy ochrony przed wnikaniem Sonda sferyczna IP1X 50 mm z siłą 10-50N 0
