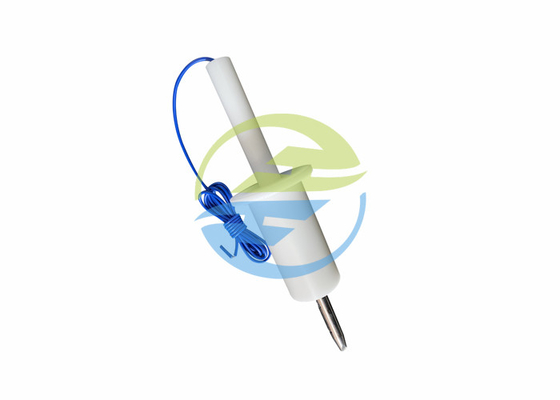

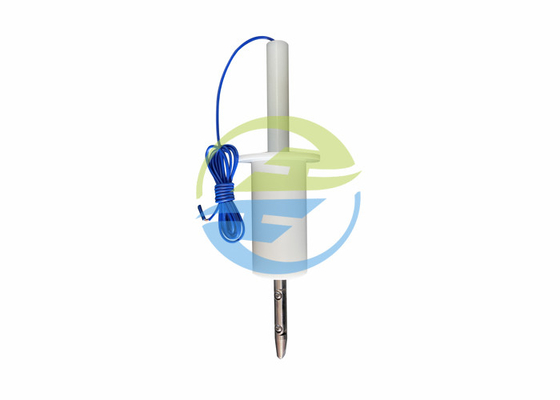

IEC60335-1, klauzula 20.2 Sonda testowa z 50 mm okrągłą powierzchnią zderzaka o długości palca 80 mm

IEC60335-1, klauzula 20.2 Sonda testowa z okrągłą powierzchnią zderzaka 50 mm / długością palca 80 mm

Zgodność sprawdza się w drodze inspekcji, testu 21,1 i przyłożenia siły nieprzekraczającej 5 N za pomocą sondy testowej podobnej do sondy testowej B zgodnej z normą IEC 61032, ale mającej okrągłą powierzchnię oporową o średnicy 50 mm. twarzy nieokrągłej.
W przypadku urządzeń wyposażonych w ruchome urządzenia, takie jak przeznaczone do zmiany naciągu pasów, badanie sondą pomiarową przeprowadza się z tymi urządzeniami ustawionymi w najbardziej niekorzystnej pozycji w ich zakresie regulacji.W razie potrzeby paski są usuwane.
Za pomocą tej sondy pomiarowej nie może być możliwe dotknięcie niebezpiecznych ruchomych części.Testuj sondę palcową

Standard:IEC60335-1, klauzula 20.2

Wniosek:Sonda ta jest przeznaczona do weryfikacji podstawowej ochrony przed dostępem do części niebezpiecznych.Służy również do weryfikacji zabezpieczenia przed dostępem palcem.Testuj sondę palcową

Testujobszerny:Łatwo dostępne części obudowy pod napięciem lub części mechaniczne.

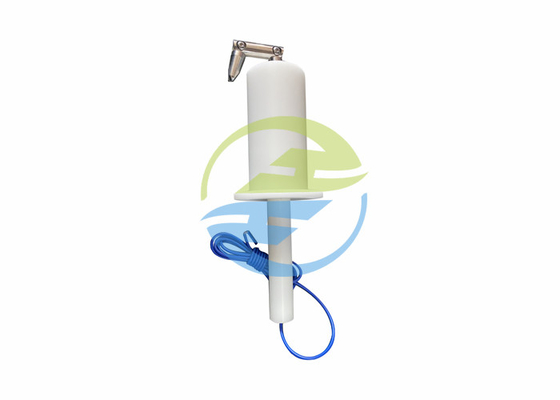

Funkcja: Ta sonda z palcem testowym składa się z dito, palca, podstawy i izolowanego uchwytu, który symuluje cechy ludzkiej dłoni.Posiada dwa ruchome przeguby, które można wygiąć pod kątem 90°.Konfigurowalny: może być używany do testu przeciwporażeniowego, gdy jest wyposażony w wtykane wtyczki bananowe i złącze amfenolowe na końcu uchwytu, lub używany do testu ochrony obudowy, gdy otwarty gwintowany otwór M6 na końcu uchwytu i pchać dynamometr).Testuj sondę palcową

Pparametry(mm):
