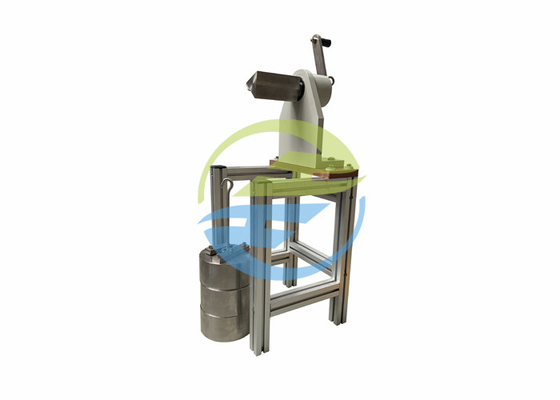

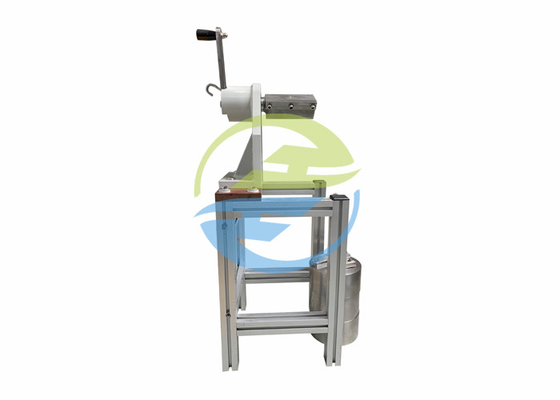

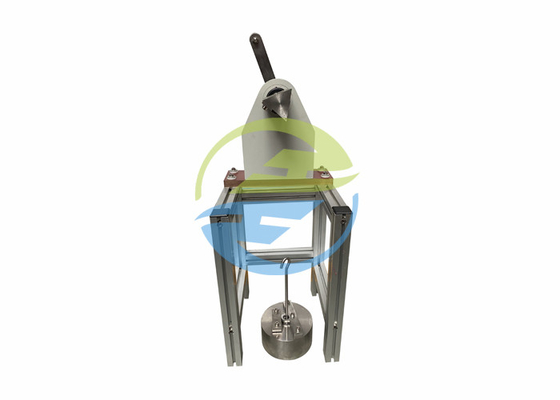

IEC60950-1 Aneks AA Urządzenie do testowania trzpieni z trzema obciążnikami 50N

IEC60950-1 Aneks AA Urządzenie do testowania trzpieni z trzema obciążnikami 50N

Nazwa marki: HongCe
Numer modelu: HX9804
MOQ: 1 ZESTAW
Cena £: Negocjowalne
Warunki płatności: T/T
Zdolność do zaopatrzenia: 10 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Calibration certificate (cost additional)
Nazwa produktu:
Urządzenie do testowania trzpieni
waga:
50N * 3 szt.
Ograniczenie mechaniczne:
Pozycja 10° i 230°
Materiał trzpienia:
Stal nierdzewna
Standard:
IEC60950-1 Załącznik AA
Długość trzpienia:
100mm
Kąt końcówki:
60°±5°
Próbka badana:
Nierozłączny cienki arkusz materiału
Szczegóły pakowania:
Sklejka
Podkreślić:

Załącznik AA Urządzenie do testowania trzpieni

,

urządzenie do testowania trzpieni IEC60950-1

,

trzy urządzenia do testowania trzpieni 50N

Opis produktu

IEC60950-1 Aneks AA Urządzenie do testowania trzpieni z trzema obciążnikami 50N



IEC60950-1 Załącznik AA

Stosowane są trzy próbki testowe, każda pojedyncza próbka składająca się z trzech lub więcej warstw nierozłącznej cienkiej blachy tworzącej WZMOCNIONĄ IZOLACJĘ.Jedna próbka na raz jest mocowana do trzpienia uchwytu testowego (Rysunek AA.1), jak pokazano na Rysunku AA.2.

Siła skierowana w dół o wartości 150 N ± 10 N jest przykładana do wolnego końca próbki (patrz rysunek AA.3) za pomocą odpowiedniego urządzenia zaciskowego.Trzpień jest obrócony
− od pozycji początkowej (rys. AA.2) do pozycji końcowej (rys. AA.3) iz powrotem;
− jw po raz drugi;
− od pozycji początkowej do pozycji końcowej.Sprzęt do testowania audio-wideo
Jeżeli próbka pęknie podczas obrotu, gdy jest przymocowana do trzpienia lub urządzenia zaciskowego, nie stanowi to awarii.Jeśli próbka pęknie w innym miejscu, test nie powiódł się.
Po przeprowadzeniu powyższego badania, wzdłuż powierzchni próbki umieszcza się arkusz folii metalowej o grubości 0,035 mm ± 0,005 mm i długości co najmniej 200 mm, zwisając z każdej strony trzpienia (patrz Rysunek AA.3).Powierzchnia folii stykająca się z próbką powinna być przewodząca, nieutleniona ani w inny sposób izolowana.Folia jest umieszczona tak, aby jej krawędzie znajdowały się nie mniej niż 18 mm od krawędzi próbki (patrz Rysunek AA.4).Folia jest następnie napinana dwoma równymi ciężarkami, po jednym na każdym końcu, za pomocą odpowiednich urządzeń zaciskowych.Sprzęt do testowania audio-wideo





Standard:Potwierdź zgodnie z IEC60065:2014, klauzula 8.21, rysunek 14~16, IEC60950

Podanie:Weryfikacja wytrzymałości izolacji przeciw uszkodzeniom dla nierozłącznych materiałów cienkowarstwowych.

Próbka badana:Nierozłączny materiał cienkowarstwowy.Sprzęt do testowania audio-wideo

Funkcja:Pozycja 10° i 230° jest ustawiona z mechanicznym ograniczeniem, nie tylko w celu zapewnienia dokładności kąta testowego, ale także w celu uzyskania prostej metody obsługi;obciążnik ze zwisającym pierścieniem, w przypadku uszkodzenia ostrza z powodu zbyt dużej siły naciągu.



Parametry:

1, waga 50N * 3 sztuki, można łączyć, aby uzyskać testy 100N i 150N.

2, liczba razy testu: 3 razy.

3, wytrzymały tester napięcia (opcjonalnie).Sprzęt do testowania audio-wideo

Obiekt testowy nierozłączne cienkie arkusze aparatury audio-wideo,
Wzorzec odniesienia IEC 60950-1, IEC 61558-1
Test test trzpieniowy
Stacja 1
Wagi 50N * 3 szt
Trzpień testowy Trójkątny pasek z końcówkąSprzęt do testowania audio-wideo
Kąt obrotu 230°
Czasy testu 3 razy
Wymiar 240mmx 240mmx 600mm
Opcjonalny wytrzymać tester napięcia
