Obsługa ręczna Aparatura do testowania zginania na zimno dla kabli o średnicy zewnętrznej mniejszej niż 12,5 mm

Obsługa ręczna Aparatura do testowania zginania na zimno dla kabli o średnicy zewnętrznej mniejszej niż 12,5 mm

8.1 Próba zginania izolacji w niskiej temperaturze
8.1.1 Ogólne
Badanie to jest ogólnie przeznaczone dla rdzeni o przekroju kołowym i średnicy zewnętrznej do 12,5 mm włącznie oraz dla rdzeni w kształcie sektorów, gdy nie jest możliwe przygotowanie wioseł.Sprzęt do testowania kabli
Jeżeli norma wymaga tego typu kabla, badanie należy przeprowadzić na większych żyłach.W przeciwnym razie izolacja większych rdzeni powinna zostać poddana próbie wydłużenia opisanej w podpunkcie 8.3.
8.1.2 Pobieranie próbek i przygotowywanie próbek do badań
Każdy testowany rdzeń powinien być reprezentowany przez dwie próbki o odpowiedniej długości.Po usunięciu ewentualnych okryć próbki należy wykorzystać jako próbki do badań.Sprzęt do testowania kabli
8.1.3 Aparatura
Aparatura zalecana do tego testu została przedstawiona na Rysunku 1, strona 20, wraz z objaśnieniami.Składa się zasadniczo z jednego obrotowego trzpienia i urządzeń prowadzących dla badanych próbek.Sprzęt do testowania kabli
Można również zastosować inne urządzenie jednotrzpieniowe, zasadniczo równoważne temu przedstawionemu na Figurze 1.

Przyrząd należy przechowywać w odpowiedniej szafce niskotemperaturowej przed badaniem iw jego trakcie.

Standard:IEC60811-1-4, klauzula 8.1 i 8.2, wspólne metody badań materiałów izolacyjnych i powłokowych kabli elektrycznych i optycznych – część 1-4: Metody do zastosowań ogólnych – Badanie w niskiej temperaturze.

Podanie:Test ten jest ogólnie przeznaczony dla kabli o całkowitej średnicy do 12,5 mm włącznie lub dla kabli płaskich o wymiarze osi głównej do 20 mm włącznie.Sprzęt do testowania kabli

Próbka badana:Kable o całkowitej średnicy do 12,5 mm włącznie lub w przypadku kabli płaskich wymiar osi głównej do 20 mm włącznie.

Funkcja:Wykonany ze stali nierdzewnej, 2 stanowiska, wyposażony w przedłużoną rączkę, którą można podłączyć na zewnątrz komory niskotemperaturowej.

Parametry:

Stacja:2

Średnica próbek: Φ2,5 mm ～ 12,5 mmSprzęt do testowania kabli

Liczba zwojów: 2 do 10 zwojów, a liczba zwojów powinna być zgodna z poniższą tabelą:

Warunki badania: Średnica trzpienia powinna być od 4 do 5 razy większa od średnicy próbki do badań.Standardowe wyposażenie w trzpień :Ф4,Ф5,Ф6,Ф7,Ф8,Ф10,Ф12,Ф14,Ф16,Ф18,Ф20,Ф24,Ф37,5mm

Prędkość obrotowa: 5S/obrót, sterowanie ręczneSprzęt do testowania kabli

Średnica rury: Ф3,5,Ф6,Ф10,Ф12,Ф16mm, każda z dwóch sztuk

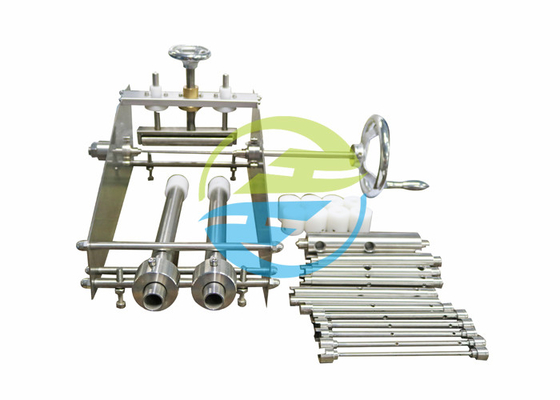

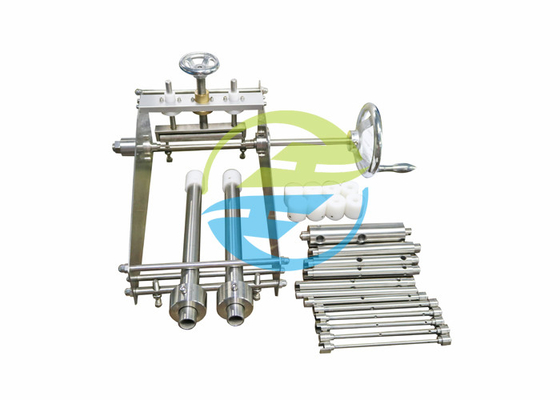

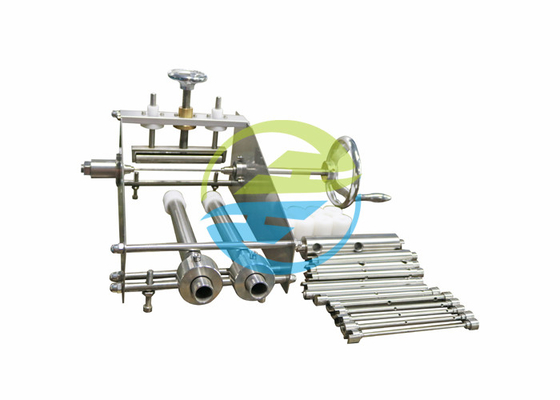

Zdjęcie w celach informacyjnych:
