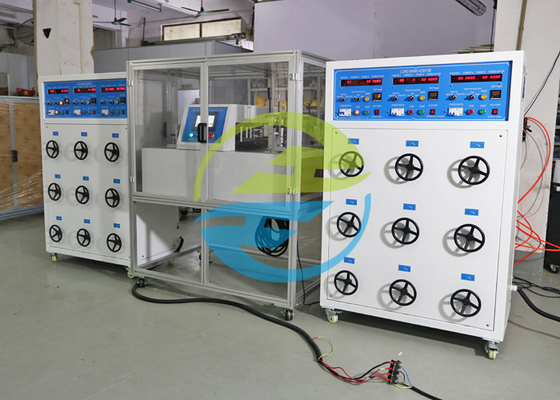

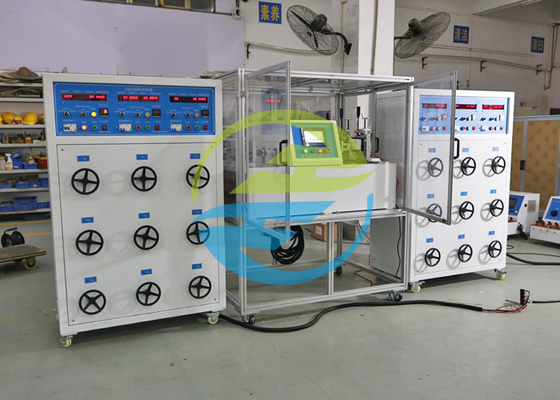

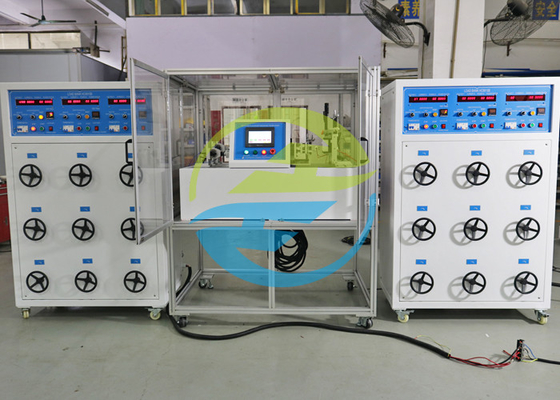

IEC60669-1 Tester wytrzymałości gniazda wtyczki przełącznika i zestaw banku obciążenia 6 stacji

IEC60669-1 Tester wytrzymałości gniazda wtyczki przełącznika i zestaw banku obciążenia, 6 stacji

Wstęp:

Maszyna do testowania wytrzymałości wtyczek i gniazd została zaprojektowana zgodnie z wymaganiami odpowiednich klauzul w normie IEC60884-1 itp., która służy do oceny żywotności wtyczek i gniazd do użytku domowego i podobnych celów.Połączony z szafą ładunkową, test żywotności elektrycznej wtyczki i gniazda można sprawdzić zgodnie z normą.Jest niezbędną maszyną kontrolną do kontroli jakości wyrobów przez producenta akcesoriów elektrycznych, producenta sprzętu AGD oraz dział kontroli jakości.
Zmieniając osprzęt, ta maszyna może wykonać test żywotności przełącznika przyciskowego, przełącznika kołyskowego, przełącznika dwustabilnego, przełącznika obrotowego i innych przełączników oraz wtyczki i gniazda.
Ta szafa ładunkowa może wyprowadzaćrezystancyjne, indukcyjne i pojemnościowemasa.Urządzenie testowe ma zalety pięknego wyglądu, rozsądnego układu, prostej obsługi i wygodnej konserwacji.

Tester gniazda wtyczki przełącznika do testu wytrzymałościowego:

Standard:IEC 60884-1 2013, klauzula 20, 21, CISPR 14-1, IEC 61058-1, IEC60669-1 itp.

Aplikacja:To urządzenie jest używane do stałego przełącznika, wtyczki i gniazdka elektrycznego do użytku domowego i podobnego, łącznika do włączania i wyłączania, zdolności wyłączania i normalnego testu żywotności.Aby sprawdzić, czy przełącznik, wtyczka lub gniazdo wytrzymają normalne użytkowanie, jakiekolwiek uszkodzenia mechaniczne lub awarie związane ze zmęczeniem elektrycznym podczas normalnej pracy, jakiekolwiek zjawisko przylegania styków lub zjawisko długotrwałego zamykania lub rozłączenia, aby sprawdzić, czy nadmierne zużycie lub inne szkodliwe konsekwencje.

Próbka badana:Przełączniki, wtyczki, gniazda, łączniki do użytku domowego lub podobnego

Funkcja:Wykorzystując ramę ze stopu aluminium, płytę uszczelniającą ze stali nierdzewnej, napędzaną serwomotorem, precyzyjną śrubę kulową i synchroniczny napęd pasowy, 7-calowy kolorowy ekran dotykowy i wydajną funkcję cyfrowego wyświetlacza, system sterowania PLC.Może wykonać test podnoszenia do przełącznika przyciskowego, przełącznika dwustabilnego, przełącznika kołyskowego, przełącznika obrotowego, wtyczki i gniazda.Z odpowiednim systemem sterowania może wykonać test obciążenia z obciążeniem (rezystancyjne, indukcyjne i pojemnościowe).Zaprogramowane czasy testu, czas prądu przewodzenia (czas otwarcia), prędkość testu, wyzwalanie testowe i kąt obrotu (do 15 kątów).Dzięki bieżącej funkcji wyświetlania może wyświetlać prąd przewodzący.

Parametry:

Bank obciążenia HC9915B:

Standard:IEC 60884-1 2013, klauzula 20 i 21, IEC 60950-1, IEC 60598-1, IEC61058-1, IEC60669-1 i tak dalej

Aplikacja:To urządzenie jest używane do stałego przełącznika, wtyczki i gniazdka elektrycznego do użytku domowego i podobnego, łącznika do włączania i wyłączania, zdolności wyłączania i normalnego testu żywotności.

Próbka badana:Przełączniki, wtyczki, gniazda do użytku domowego lub podobnego

Funkcja:To urządzenie ma niebieską ramę i szarą osłonę.W górnej części urządzenia znajduje się pulpit sterowniczy, na którym znajdują się przełączniki do sterowania zasilaniem, do przeliczania pojemności elektrycznej oraz do przeliczania rodzaju obciążenia.Istnieją również mierniki wyświetlania prądu i napięcia oraz zasilania, przyciski start i stop, alarm, lampka kontrolna stanu i tak dalej.Poniżej znajdują się odpowiednie pokrętła do regulacji napięcia wyjściowego, do regulacji prądu i do regulacji indukcyjności.Istnieją trzy stacje, każda stacja ma funkcję testu obciążenia rezystancyjnego, indukcyjnego i pojemnościowego.Rodzaj testu obciążenia można wybrać za pomocą przełącznika przekazującego.Wewnątrz skrzynia ładunkowa jest chłodzona przez silną konwekcję wiatru.Poniżej skrzyni ładunkowej znajdują się zaciski, przez które skrzynia ładunkowa może być połączona przewodem z wyłącznikiem i testerem trwałości wtyk-gniazdo.Podczas procesu testowego urządzenie podaje prąd i napięcie oraz moc.

Parametry:

1. Zasilanie: 3 fazy 4 przewody AC 380V 50Hz
2. Stacje: 3 stacje
3. Cyfrowy miernik napięcia: 0~300V, dokładność: ±0,5%
4. Amperomierz cyfrowy: 0~30A, dokładność: ±0,5%
5. Cyfrowy miernik mocy: 0 ~ 10KW, dokładność: ± 0,5%
6. Cyfrowy miernik współczynnika mocy: 0,3~0,98, dokładność: ±0,5%
7. Metoda obciążenia: obciążenie rezystancyjne, indukcyjne i pojemnościowe.Trzy w jednym, kabriolet
8. Obciążenie pojemnościowe: można wybrać 70 uf, 140 uf, 7,3 uf
9. Wyjście obciążenia: można wybrać każdą moc i moc interwału
10. Licznik: 0 ~ 999999, wstępnie ustawiony
11. Nośność: 3*10KVA
12. Maks.prądu wyjściowego: 30A, gdy przekroczy 32A, zatrzymało się automatycznie;
13. Maks.napięcia wyjściowego: 300 V, gdy przekroczy 305 V, zatrzymało się automatycznie;
14. Środowisko pracy: 80~106kpa, 5~40℃, (20~90)% RH

15. Korzystanie z miejsca: bez gwałtownego wstrząsania, bez zakłóceń elektromagnetycznych i kurzu, bez wybuchowych lub żrących gazów.
