IEC60335-1 Klauzula 14 Generator impulsów wysokiego napięcia Szczytowy przebieg napięcia 0,2 ~ 12,5 kV

IEC60335-1 Klauzula 14 Generator impulsów wysokiego napięcia Szczytowy przebieg napięcia 0,2 ~ 12,5 kV

Nazwa marki: HongCe
Numer modelu: HJ0602
MOQ: 1 zestaw
Cena £: Negocjowalne
Warunki płatności: T/T
Zdolność do zaopatrzenia: 10 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Calibration certificate(cost additional)
Napięcie wyjściowe:
12kV (maks.) ±5%
szczyt przebiegu napięcia:
0,2~12,5kV
Numer przepięcia:
1 ~ 9999 razy
Czas interwału przepięć:
3~99 sekund
Rezystancja wyjściowa:
2Ω, 500Ω±10%
Cykle uderzeniowe:
1-9999
generator przepięć:
1.2/50 mikrosekund
Aplikacja:
test napięcia impulsowego
Szczegóły pakowania:
pudełko kartonowe
Podkreślić:

Klauzula 14 Generator impulsów wysokiego napięcia

,

Generator impulsów wysokiego napięcia IEC60335-1

,

Generator impulsów wysokiego napięcia 12

Opis produktu

IEC60335-1 Klauzula 14 Generator impulsów wysokiego napięcia, szczytowy przebieg napięcia 0,2 ~ 12,5 kV



Generator impulsów wysokiego napięcia generuje impuls wysokiego napięcia podczas pracy.Dla własnego bezpieczeństwa prosimy o zapoznanie się z niniejszą instrukcją i prawidłowe użytkowanie urządzenia.Proszę zwrócić uwagę na następujące punkty podczas użytkowania:

(1) Nie używaj urządzenia, gdy ręce są mokre lub wilgotność względna przekracza 75%.

(2) Ponieważ do zacisku podawany jest impuls wysokiego napięcia (wyjście udarowe), w celu zmiany okablowania konieczne jest potwierdzenie, że zasilanie wysokonapięciowe jest wyłączone (lampka HV.POW jest wyłączona).

(3) Operacja musi ściśle przestrzegać instrukcji użytkowania.

(4) Nie jedz podczas pracy, aby zapobiec przypadkowemu zablokowaniu żywności spowodowanemu porażeniem prądem.

(5) To urządzenie wykorzystuje stycznik próżniowy do generowania impulsu napięciowego.Aby zapewnić żywotność przełącznika próżniowego, nie włączaj wysokiego napięcia, gdy sprzęt nie jest testowany.W szczególności nie należy ciągle uruchamiać stycznika próżniowego pod wysokim ciśnieniem.

(6) Przy wysokim napięciu wewnątrz nie należy demontować ani otwierać obudowy. Sprzęt testowy IEC



Standard:Zgodność z IEC60335-2-6, klauzula 14, klauzula 16, IEC60335-2-9, klauzula 14, IEC60335-1, klauzula 14, IEC 60950-1:2013, klauzula 2.10.3.9, odniesienie 2 w tabeli N.1 itd., IEC 60898-1 punkt 9.7.

Funkcja:

7-calowy dotykowy interfejs LCD, bogaty w funkcje, łatwy w obsłudze, łatwe do aktualizacji oprogramowanie;Sprzęt testowy IEC

Inteligentny programowalny zasilacz wysokiego napięcia, wbudowane zabezpieczenie nadnapięciowe wysokiego napięcia, nadprądowe i przeciwzwarciowe;

Inteligentne wykrywanie wyjścia, błąd napięcia, brak ostrzeżenia wyjściowego;

Parametry:

Napięcie wyjściowe 12kV (maks.) ±5%

Czas fali impulsu:
Czas fali impulsu:


Czas fali impulsu:



1,2 μs ±30%Sprzęt testowy IEC
Połowa wartości czasu po fali 50μs ±20%
Pojemność 0,8U
Polaryzacja wyjściowa Cykl dodatni, ujemny, dodatni i ujemny
Rezystancja wyjściowa (opcjonalnie) 2Ω, 500Ω±10% 12Ω, 500Ω±10%
Tryb uderzenia Automatyczne lub ręczne
Cykle uderzeniowe 1-9999
Czas interwału wpływu 3-999 s (3 s to nieodłączny czas ładowania urządzenia)
Źródło prądu AC220±10%, 50/60Hz
Wymiar 470mm×260mm×500mm
Waga 30kgSprzęt testowy IEC

Obwód zastępczy jednostki generującej impulsy:

IEC60335-1 Klauzula 14 Generator impulsów wysokiego napięcia Szczytowy przebieg napięcia 0,2 ~ 12,5 kV 0

Definicja kształtu fali wyjściowej Fala napięcia

Czas krawędzi wiodącej: T1 = 1,67 T = 1,2 μs ± 30%

Czas półszczytu: T2 = 50 μs ± 20%Sprzęt testowy IEC

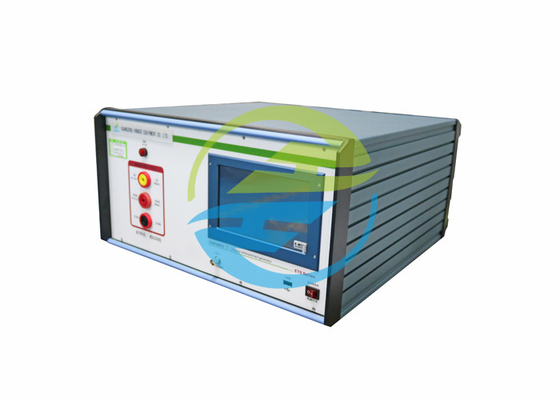

IEC60335-1 Klauzula 14 Generator impulsów wysokiego napięcia Szczytowy przebieg napięcia 0,2 ~ 12,5 kV 1

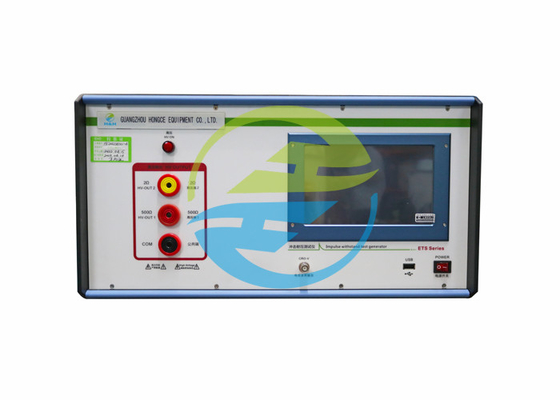

IEC60335-1 Klauzula 14 Generator impulsów wysokiego napięcia Szczytowy przebieg napięcia 0,2 ~ 12,5 kV 2
