IEC60245-2 Sprzęt do testowania kabli Statyczny tester elastyczności dla kompletnych elastycznych kabli

IEC60245-2 Sprzęt do testowania kabli Statyczny tester elastyczności dla kompletnych elastycznych kabli

Wprowadzenie do struktury
Maszyna składa się z zacisku przesuwnego, zacisku stałego, lewego i prawego zabezpieczenia krańcowego, konstrukcji napędu śrubowego i elektrycznej tablicy sterowniczej.
1. Zacisk przesuwny i zacisk mocujący składają się głównie z gniazda zacisku i bloku zacisku, a uchwyt jest obracany, aby popchnąć blok zacisku, aby odpowiednio zacisnąć dwa końce próbki.Sprzęt do testowania kabli
2. Na każdej z lewej i prawej strony znajduje się wyłącznik krańcowy, aby chronić urządzenie przesuwne, aby uniknąć kolizji.
3. Struktura napędu śrubowego napędza przesuwny zacisk, aby poruszać się w lewo iw prawo.
4. Elektryczna tablica sterownicza to ręczny panel sterowania z przełącznikami, takimi jak przesunięcie w lewo, zatrzymanie, przesunięcie w prawo, zasilanie i kontrola prędkości.

Standard:IEC60245-1 Kable w izolacji gumowej — Napięcia znamionowe do 450/750 V włącznie — Część 1: Wymagania ogólne, IEC 60245-2 punkt 3.2 i Rysunek 2 Kable w izolacji gumowej — Napięcia znamionowe do 450/750 V — Część 2: Metody testowe.Sprzęt do testowania kabli

Aplikacja:Służy do sprawdzania wytrzymałości mechanicznej gotowych przewodów giętkich.Test ten nie ma zastosowania do elastycznych kabli z żyłami o nominalnym przekroju poprzecznym większym niż 4 mm2 oraz kabli posiadających więcej niż 18 żył ułożonych w więcej niż dwie koncentryczne warstwy.

Próbka badana:Gotowe elastyczne kable.Sprzęt do testowania kabli

Funkcja:Próbkę o długości 3 m ± 0,05 m należy zbadać w aparacie podobnym do pokazanego na rysunku 2. Dwa zaciski, A i B, należy umieścić na wysokości co najmniej 1,5 m nad poziomem gruntu.Zacisk A jest zamocowany, a zacisk B porusza się poziomo na poziomie zacisku A. Końce próbki są zaciśnięte pionowo (i pozostają pionowe podczas badania), jeden koniec w zacisku A, a drugi w ruchomym zacisku B, który znajdować się w odległości /=0,20 m od zacisku A. Kabel przyjmuje mniej więcej kształt wskazany na rysunku 2 za pomocą linii przerywanych.Ruchomy zacisk B należy następnie odsunąć od stałego zacisku A, aż pętla utworzona przez linkę przybierze kształt, wskazany na rysunku 2 ciężkim konturem, litery U zamkniętej całkowicie między dwiema liniami pionu przez zaciski i ustawionej stycznie do zewnętrznej tworzącej kabla.Test ten należy wykonać dwukrotnie, obracając kabel w zacisku, po pierwszym teście, o 180°.Sprzęt do testowania kabli

Parametry:

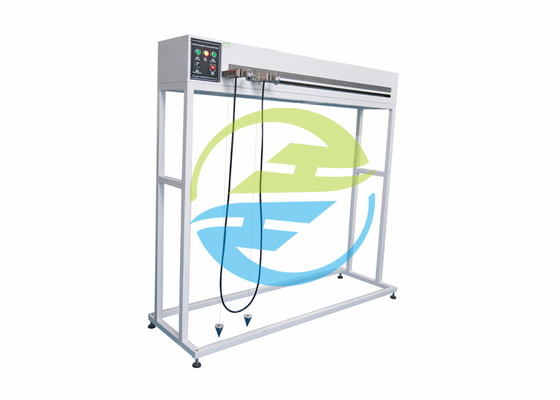

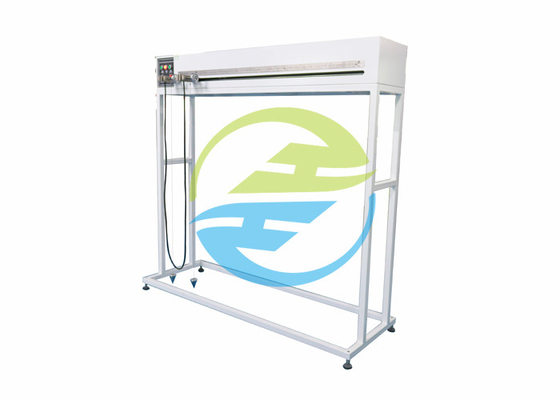

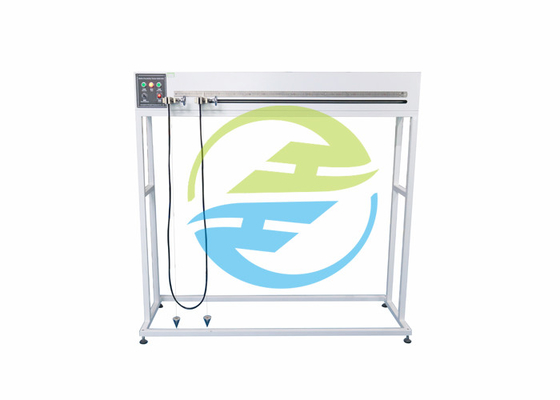

Zdjęcie w celach informacyjnych:
