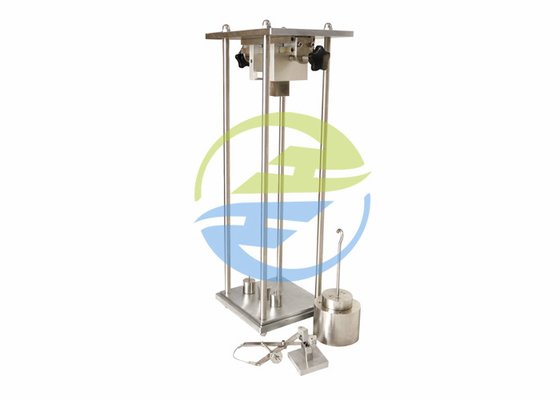

Urządzenie IEC60884-1 do weryfikacji maksymalnej i minimalnej siły wyposażone w wtyczki testowe

Urządzenie IEC60884-1 do weryfikacji maksymalnej i minimalnej siły wyposażone w wtyczki testowe

  • Urządzenie IEC60884-1 do weryfikacji maksymalnej i minimalnej siły wyposażone w wtyczki testowe
  • Urządzenie IEC60884-1 do weryfikacji maksymalnej i minimalnej siły wyposażone w wtyczki testowe
Urządzenie IEC60884-1 do weryfikacji maksymalnej i minimalnej siły wyposażone w wtyczki testowe
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HongCe
Orzecznictwo: Calibration certificate(cost additional)
Numer modelu: HC9916
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable
Szczegóły pakowania: Sklejka
Czas dostawy: 20 dni
Zasady płatności: T/T
Możliwość Supply: 30 zestawów miesięcznie
Kontakt
Szczegółowy opis produktu
Wtyczka testowa: Stal hartowana Odważnik testowy: 1 zestaw, superpozycja
Metoda działania: Ręcznie Gwarancja: 1 rok
Próbka badana: Gniazda Standard: IEC60884-1, VDE0620
Funkcjonować: Weryfikacja siły wycofania Chropowatość wtyczki testowej: ≤0,8 mm
High Light:

Tester gniazd wtykowych IEC60884-1

,

rysunek 18 Tester gniazd wtykowych

,

ręczny tester gniazd wtykowych

Urządzenie IEC60884-1 do weryfikacji maksymalnej i minimalnej siły wyposażone w wtyczki testowe



22 Siła potrzebna do wyjęcia wtyczki
Konstrukcja akcesoriów powinna umożliwiać łatwe wkładanie i wyjmowanie wtyczki oraz zapobiegać jej wyłamywaniu się z gniazdka przy normalnym użytkowaniu.Tester gniazd wtykowych
Na potrzeby tego testu styki uziemiające sprężyste, niezależnie od liczby, uważa się za jeden biegun, a styki uziemiające niesprężyste, niezależnie od liczby, uważa się za niebiegunowe.
UWAGA 1 Solidny kołek używany do uziemienia jest niesprężystym stykiem uziemiającym.
Akcesoria zblokowane są testowane w pozycji odblokowanej.
Zgodność sprawdza się w następujący sposób.Tester gniazd wtykowych
Do gniazdek, przez
– próbę sprawdzenia, czy maksymalna siła potrzebna do wyciągnięcia wtyczki testowej z gniazdka nie jest większa niż siła podana w tabeli 16, oraz
– test sprawdzający, czy minimalna siła potrzebna do wyciągnięcia pojedynczego sprawdzianu kołkowego z
zespół styków pojedynczych nie jest mniejszy niż siła podana w tabeli 16. Dla wtyczek z zespołami styków uziemiających sprężystych, o
– próbę sprawdzenia, czy maksymalna siła potrzebna do wyciągnięcia pojedynczego sprawdzianu wtykowego z pojedynczego zespołu sprężystego styku uziemiającego wtyczki nie jest większa niż siła podana w tabeli 16, oraz
– badanie mające na celu stwierdzenie, że minimalna siła potrzebna do wyciągnięcia pojedynczego sprawdzianu kołkowego z zespołu pojedynczego styku uziemiającego jest nie mniejsza niż siła podana w tabeli 16.Tester gniazd wtykowych



Standard:

IEC 60884-1 „Wtyczki i gniazdka do użytku domowego i podobnego – Część 1: Wymagania ogólne” pkt 22.1,VDE0620



Aplikacja:

Służy do badania, czy maksymalna siła wyciągania wtyczki z gniazda oraz minimalna siła wyciągania pojedynczego bolca wtyku z tulei wtyczki mieści się w wymaganym zakresie normy.System zaciskowy jest łatwy w obsłudze.



Próbka badana:

Gniazda domowe lub podobne.



Cechy:

Płyta górna odchyla się z pozycji poziomej do orientacji pionowej, a urządzenie zaciskowe można obracać w płycie górnej.Cechy te umożliwiają ustawienie urządzenia w wielu różnych konfiguracjach, aby spełnić różne wymagania norm.Dostarczane są standardowe wtyczki i obciążniki do wykonywania testów na gniazdach o obciążalności do 16A.
Sprawdziany i odpowiednie obciążniki do testowania minimalnej siły wyciągania są sprzedawane osobno.Wymagany wymiar sprawdzianu sworzniowego określa klient.
Tester gniazd wtykowych
Korki probiercze wykonane z hartowanej stali o chropowatości nie przekraczającej 0,8mm.
Płyta górna obraca się od poziomu do pionu.



Parametry:

Wtyczka testowa Zatyczka testowa: wykonana z hartowanej stali o chropowatości nie przekraczającej 0,8 mm.Korek pomiarowy wykonany jest zgodnie z TIS166-2549 - rysunek A.6, TIS166-2549 - rysunek A.7, TIS166-2549 - rysunek A.9 oraz TIS166-2549 - rysunek A.10.
Wagi Wyposażony w komplet obciążników oraz system zaciskowy.Należy zapewnić jedną smycz bezpieczeństwa, aby zapobiec upadkowi i uszkodzeniu wtyczki testowej podczas użytkowania
Metoda operacji Ręcznie



Maksymalna i minimalna siła wyciągania wtyczek i gniazdek:

Wartość znamionowa Liczba słupów Siła ciągnąca (N)
Maksymalny miernik miernika wtyku wielobiegunowego Minimalny miernik miary pojedynczego pinu wtykowego Maksymalny miernik pomiaru pojedynczego pinu wtykowego
≤10A 2 40 1,5 17
3 50
>10A~16A 2 50 2 18
3 54
Więcej niż 3 70
>16A~32A 2 80 3 27
3 80
Więcej niż 3 100
