IEC60884-1 Tester gniazd wtykowych Tester wzrostu temperatury Testowanie napięcia poniżej 12 V

IEC60884-1 Tester gniazd wtykowych Tester wzrostu temperatury 0-125A Prąd testowy

W tym teście wzrost temperatury jest mierzony na zaciskach.
Korek powinien być testowany w środowisku wolnym od przeciągów, pośrodku płaskiego drewnianego arkusza o grubości co najmniej 20 mm, szerokości 500 mm i wysokości 500 mm.
Wtyczki są testowane w następujący sposób.
Zaciski o wymiarach podanych na Rysunku 44 są zamontowane na każdym kołku pod napięciem i kołku uziemiającym, jeśli występuje, wtyczki wraz z termoparą.Śruba jest następnie umieszczana mniej więcej pośrodku nieosłoniętej części sworznia i dokręcana momentem 0,8 Nm.
Prąd przemienny określony w tabeli 20 jest następnie przesyłany przez 1 godzinę.
Wtyczki posiadające boczne styki uziemienia i sprężyste styki uziemienia są testowane przy użyciu stałego gniazdka zgodnego z tą normą i posiadającego charakterystykę zbliżoną do średniej, jaka jest możliwa, ale z minimalnym rozmiarem bolca uziemiającego, jeśli występuje.
Wtyczka jest wkładana do gniazdka i przez 1 godzinę przepływa prąd przemienny, jak określono w Tabeli 20.
UWAGA 4 Należy podjąć odpowiednie środki, aby uniknąć porażenia prądem podczas badania.
W przypadku akcesoriów o trzech lub więcej biegunach prąd podczas testu musi być przepuszczany przez styki fazowe, w stosownych przypadkach.Ponadto należy przeprowadzić oddzielne testy przepuszczania prądu przez styk neutralny, jeśli występuje, i sąsiedni styk fazowy oraz przez styk uziemiający, jeśli występuje, i najbliższy styk fazowy.Na potrzeby tego testu styki uziemiające, niezależnie od ich liczby, traktowane są jako jeden biegun.
W przypadku wielu gniazdek, test jest przeprowadzany na jednym gniazdku każdego typu i prądu znamionowego.
Temperatura jest określana za pomocą termopar.
Wzrost temperatury wskazywany przez termopary nie może przekraczać 45 K.

Standard:IEC 60884-1 2013, klauzula 19, IEC 60998.1, VDE0620

Aplikacja:To urządzenie służy do testowania wzrostu temperatury podczas normalnej pracy urządzeń elektrycznych.

Próbka badana:Wtyczki i gniazdka domoweTester gniazd wtykowych

Funkcja:Typ zewnętrzny, przewód termopary bezpośrednio podłączony do próbki.

Sterowanie PLC i obsługa ekranu dotykowego, rejestruje temperaturę 6 punktów i wyświetla ją na ekranie dotykowym.Jeśli temperatura osiągnie ustawioną wartość, zatrzyma się automatycznie.Dane historyczne mogą być przechowywane przez 15 dni i mogą być odczytywane przez USB.Tester gniazd wtykowych

Parametry:

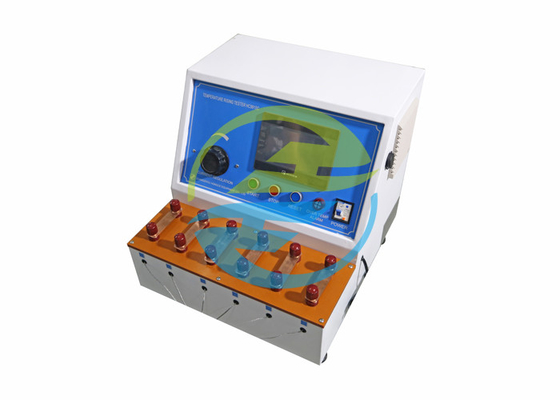

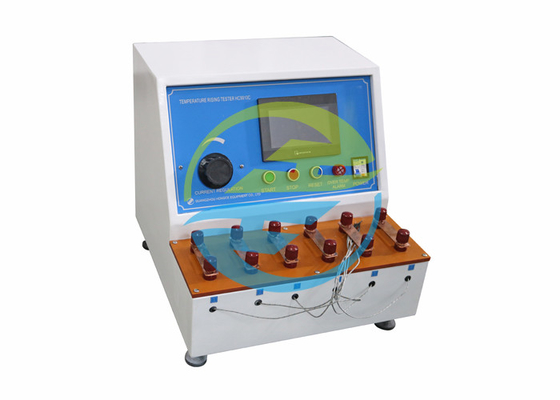

Zdjęcie w celach informacyjnych:
